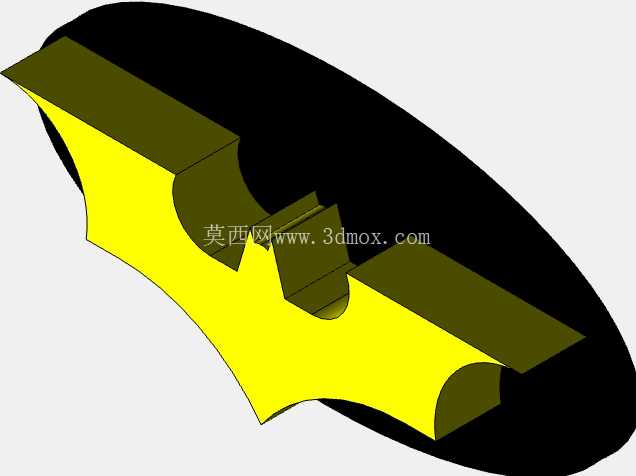

立体蝙蝠侠标识造型结构设计

　　这款立体蝙蝠侠标识造型，最初的设计出发点是适配文创周边、主题空间装饰的实体化落地需求，在结构设计阶段优先考虑了铸造工艺的成型可行性，规避了常规平面标识缺乏立体质感、安装适配性差的问题。从实际应用场景来看，该造型可作为主题场馆墙面装饰嵌件、文创潮玩的基座标识、个性化定制五金饰件的母模使用，也可直接加工为金属或树脂材质的桌面摆件，适配不同场景的安装与展示需求。设计过程中没有采用完全复刻平面logo的思路，而是给标识增加了均匀的厚度支撑，背部预留了平整的安装基准面，不管是采用粘接、螺接还是嵌入式安装，都能保证与安装基面完全贴合，不会出现局部翘边、贴合缝隙不均的问题。造型的外轮廓完全还原蝙蝠侠标识的经典翼型曲线，边缘做了微小的圆角过渡，既避免了锐边在铸造过程中出现充型不满、飞边过多的问题，也能在后续打磨、表面处理工序中减少人工修边的工作量，同时避免使用过程中锐边划伤的风险。标识的黄色主体部分与黑色外衬部分采用分层结构设计，两层之间的配合面做了0.15mm的错位公差预留，不管是采用一体铸造成型后分色处理，还是分件铸造后拼接组装，都能保证拼接处的缝隙均匀一致，不会出现错位、台阶差影响外观效果。

　　在厚度设计上，主体标识部分厚度控制在8mm，背部的黑色衬板厚度比主体厚2mm，整体突出安装面的高度为10mm，既保证了足够的立体光影效果，又不会因为厚度过大导致铸造过程中出现缩孔、冷却不均的缺陷，同时也控制了整体重量，墙面安装时不需要额外做加强固定，普通的结构胶粘接即可满足承重要求。翼展方向的两端做了轻微的向下收弧处理，模拟蝙蝠翼的自然张力，没有采用生硬的直线切边，让整体造型更具动感，同时这个弧度也刚好适配铸造模的拔模角度，不需要额外做侧向抽芯结构，简化了模具结构，降低了模具加工成本和后续生产的废品率。

　　标识中心的衔接位置做了加厚的加强筋结构，这个结构隐藏在两层造型的配合面之间，不会破坏外观的整体性，同时能避免长翼型结构在冷却过程中出现变形翘曲，保证成品的平面度误差控制在0.2mm以内，满足后续表面喷涂、电镀等处理的平面度要求。在安装边界的设计上，背部衬板的四个边角位置预留了沉头孔位，孔位深度刚好容纳沉头螺丝的头部，安装后螺丝头不会突出衬板表面，保证安装后与基面完全贴合，沉头孔的位置做了隐蔽处理，从正面观察完全看不到孔位痕迹，不破坏标识的整体视觉完整性。针对铸造工艺的特性，所有造型的内角都做了R1的圆角过渡，避免应力集中导致的铸件开裂问题，外角的圆角控制在R0.8，保证轮廓线条锐利的同时不会出现铸造成型时的圆角缺损。

　　整个造型的壁厚设计保持均匀，最大壁厚差不超过2mm，避免因为壁厚差过大导致的冷却速度不一致，产生内部缩松、表面凹陷等铸造缺陷，不需要额外设计补缩冒口就能实现良好的充型效果，适合小批量的砂型铸造、精密铸造以及低压铸造工艺生产，也可直接作为注塑加工的原型使用，适配不同材质的生产需求。在细节处理上，标识翼部的锯齿边缘没有采用尖锐的三角造型，而是做了微小的圆弧过渡，既保留了原标识的辨识度，又避免了铸造过程中尖角位置出现浇不足、冷隔等缺陷，同时在后续抛光工序中也不会因为尖角过薄出现打磨变形的问题。整体造型的重心落在背部衬板的几何中心位置，作为桌面摆件使用时，不需要额外增加配重底座就能保证放置平稳，不会出现倾倒的问题，重心位置的设计也让吊装、搬运过程中不会出现倾斜，方便生产过程中的转运和表面处理工序的装夹。
