复古电子宠物蛋挂饰造型结构设计

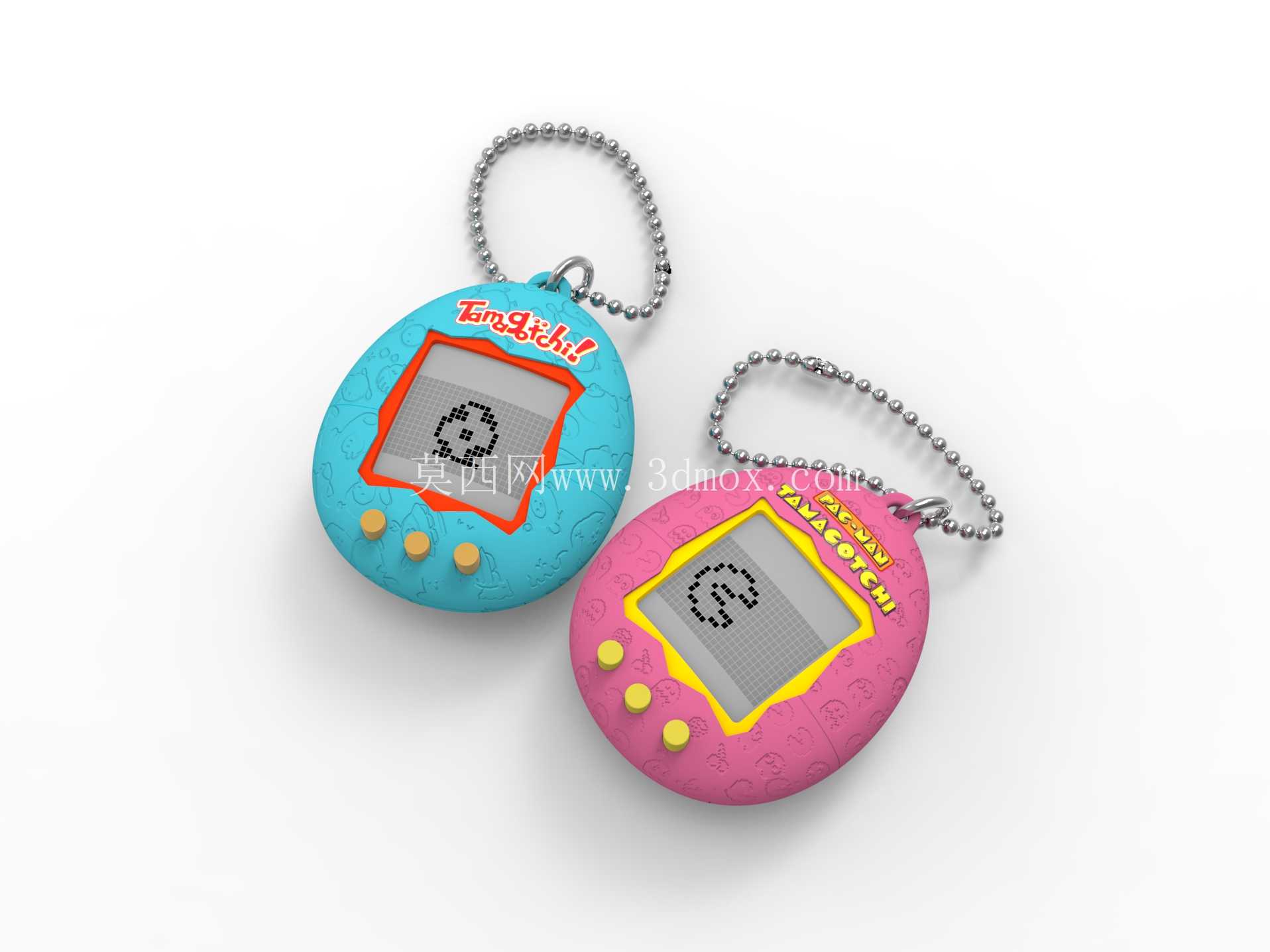

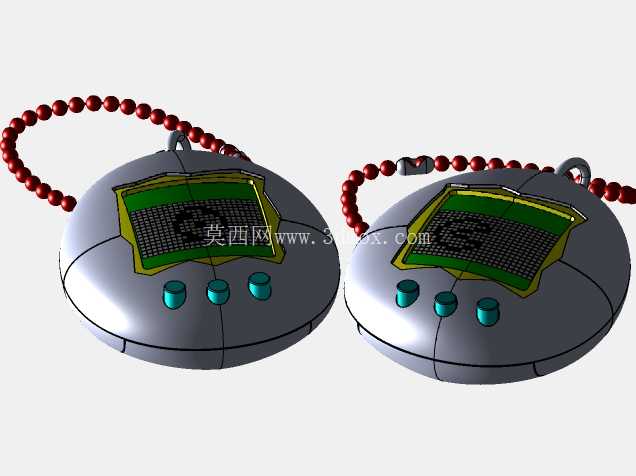

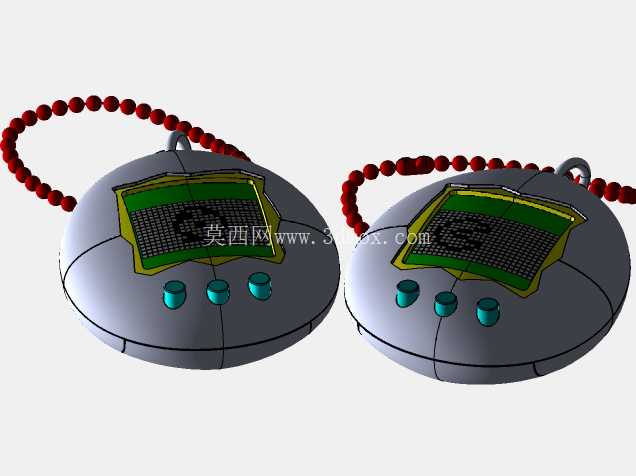

　　本次呈现的是复古电子宠物蛋挂饰的三维结构设计，这类小型手持电子玩具最早作为便携娱乐载体出现，核心应用场景覆盖随身挂饰、桌面潮玩摆件、复古IP周边衍生产品开发，既可以作为独立的怀旧向消费电子产品量产，也可作为文创周边、品牌联名赠品的结构原型，适配小批量注塑生产、软胶覆模加工等多种工艺路线。从实际使用功能来看，该产品核心是搭载低功耗点阵显示屏，通过壳体正面的三个实体按键实现宠物喂养、状态查看、互动操作等基础功能，顶部预留的挂孔可搭配珠链、钥匙扣实现随身挂载，壳体边缘做了大圆角过渡处理，避免日常携带时刮蹭衣物或包袋，同时提升手持握持的贴合感。

　　设计过程中优先考虑了手持设备的人机交互边界，整体壳体采用蛋形流线轮廓，单手握持时拇指可自然覆盖正面按键区域，无需调整持握姿势即可完成所有操作；壳体壁厚控制在1.8mm-2.2mm区间，既满足注塑成型的壁厚均匀要求，避免出现缩痕、填充不足等工艺缺陷，也能为内部的PCB主板、纽扣电池仓、显示屏模组预留足够的安装空间，内部筋位布局围绕电池仓、主板固定柱做加强设计，同时在显示屏区域做0.3mm的沉台设计，用于粘贴透明保护镜片，镜片与壳体之间预留0.1mm的双面胶粘贴间隙，避免组装后出现镜片凸起或松动的问题。

　　从安装边界来看，产品整体最大外轮廓尺寸控制在55mm×45mm×15mm以内，适配常规钥匙扣、包袋挂点的挂载空间，挂孔位置做了加厚凸台处理，凸台厚度达到3mm，可承受5kg以上的静态拉力，避免日常使用中挂孔断裂导致产品脱落；按键采用与壳体同材质的硅胶或软胶注塑，按键与壳体预留0.15mm的活动间隙，按键底部做凸柱设计，直接触发PCB板上的轻触开关，按键行程控制在0.3mm-0.5mm，保证按压反馈清晰的同时避免卡键。壳体分模线沿产品最大轮廓线布置，外表面做细晒纹处理，既可以掩盖注塑过程中可能出现的轻微流痕，也能提升手持时的摩擦力，减少滑落风险；表面印刷区域预留0.2mm的下沉台阶，避免丝印或移印图案在日常摩擦中脱落。

　　内部结构设计上，电池仓采用侧开式结构，仓盖与壳体通过卡扣连接，无需额外螺丝固定，方便用户自行更换纽扣电池，仓盖位置做了防呆设计，反向安装无法闭合，避免电池装反导致电路烧毁；主板固定柱采用热熔柱结构，组装时将PCB板对准固定柱放入后，通过热熔工艺将柱顶压平，即可完成主板固定，省去螺丝装配工序，降低量产组装成本。显示屏区域的视窗做了遮光处理，视窗边缘做黑色遮光丝印，避免屏幕背光从壳体缝隙漏出，提升显示效果的对比度。考虑到这类产品常作为随身挂饰使用，壳体所有拼接缝隙都做了错位止口设计，止口配合间隙控制在0.05mm，可阻挡日常使用中的灰尘、少量溅水进入壳体内部，提升产品的环境适应性。珠链挂孔的位置经过重心校准，挂载后产品自然状态下屏幕朝向外侧，无需手动调整即可直接查看屏幕显示内容，符合日常使用的视觉习惯。不同配色的壳体采用相同的内模结构，仅更换外表面的色母材质即可实现多配色量产，无需重新开模，大幅降低多SKU生产的模具成本。
