蝙蝠侠翼形标识造型结构三维设计

　　本次完成的翼形对称造型结构，最初的设计需求来自文创周边产品的金属铸造开模环节，这类翼形构件常作为主题装饰件应用在主题场馆墙面装饰、收藏级周边摆件、主题游乐设施的外观饰件上，部分同结构缩小比例的版本也会用作箱包金属饰牌、服饰金属配饰的基础结构。从实际使用场景出发，这类外露装饰构件首先要满足曲面流畅无突兀折角的要求，避免安装使用过程中出现锐边划伤的问题，同时对称结构的一致性直接影响成品的视觉观感，建模阶段需要严格保证左右翼面的曲率连续，分模面的设置要贴合翼形的自然轮廓，减少后续铸造工序的披锋处理工作量。

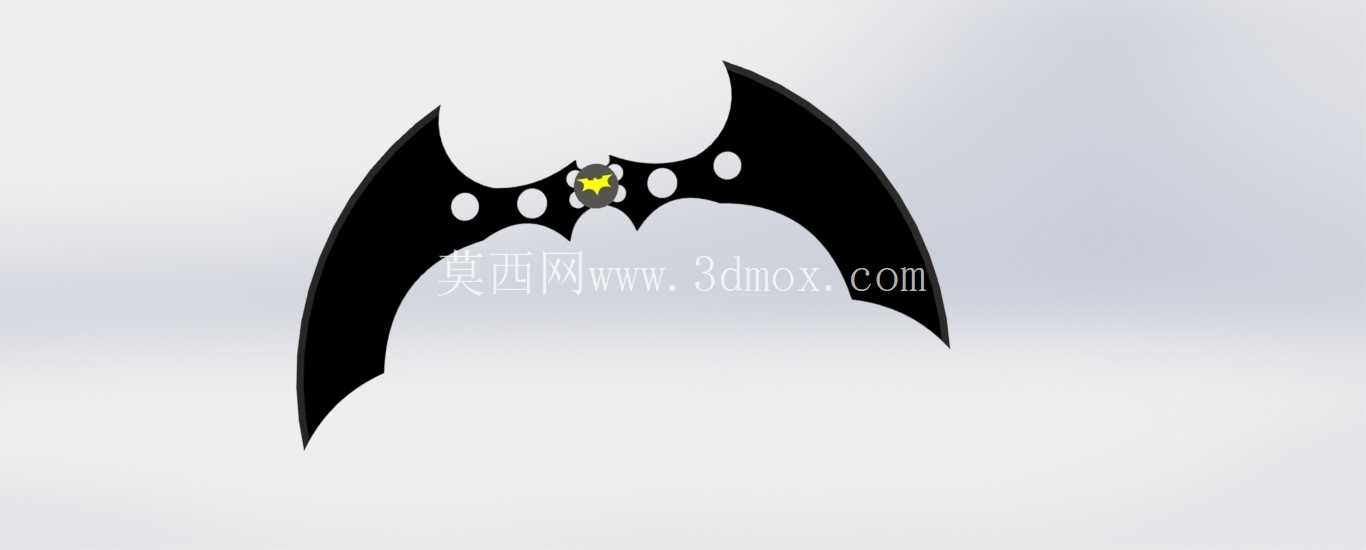

　　设计初期先勾勒翼形的外轮廓基准线，以中心对称轴为基准拆分左右两个独立翼面，翼面边缘做0.8mm的圆角过渡，对应金属铸造时的充型流动性要求，避免尖角位置出现浇不足的铸造缺陷。翼面上的圆形镂空结构并非单纯的装饰设计，每个镂空孔的位置都经过重心校核，保证整个构件安装后的重心落在中心安装点位上，避免长期悬挂使用出现倾斜偏移的问题，同时镂空结构可以减少铸造时的材料用量，降低铸件冷却过程中的内应力集中，减少成品变形的概率。

　　中心位置的固定点位做了沉台结构设计，沉台深度1.2mm，适配M3规格的沉头螺丝安装，安装后螺丝头完全没入沉台内，不会破坏翼形正面的整体视觉效果，沉台周边做了环形加强筋，筋厚1.5mm，避免安装锁紧时螺丝压力过大造成中心位置开裂。整个翼形的展向总长度控制在180mm，弦向最大高度72mm，整体厚度均匀控制在3mm，这个厚度参数既满足锌合金铸造的最小壁厚要求，也能保证成品拿到手中有足够的质感，不会因为过薄显得轻飘，也不会因为过厚增加不必要的材料成本。安装边界方面，中心安装孔的中心距离翼形最上端28mm，距离最下端44mm，左右两侧到翼尖的距离完全对称，安装时只需对准中心基准点即可保证装配位置准确，不需要额外做对位调整。翼面的曲面弧度参考了蝙蝠翼的自然舒张形态，从中心位置向两侧翼尖逐渐收薄，翼尖位置厚度收至1.5mm，视觉上呈现出轻盈的张力感，同时翼尖位置做了小圆角处理，避免搬运安装过程中出现磕碰断尖的问题。建模过程中所有曲面都做了曲率检查，保证相邻曲面之间G2连续，铸造拔模角度统一设置为1.5度，顺着翼形的出模方向设置，不会出现倒扣结构，不需要额外做抽芯机构，能够有效降低模具的加工成本和后续生产的工序复杂度。

　　针对铸造过程中可能出现的变形问题，在翼面内侧对应每个镂空孔的位置设置了0.5mm高的隐性加强筋，加强筋完全隐藏在翼面背面，不会影响正面的外观效果，同时能够提升整个翼面的结构刚性，减少冷却收缩过程中的翘曲变形量，将成品的平面度公差控制在0.3mm以内，满足后续表面抛光、电镀或者喷涂的处理要求。这类翼形构件在实际量产时，通常会采用一模四腔的模具布局，分模面沿着翼形的最大轮廓线设置，浇口设置在中心沉台的背面位置，金属液从中心向两侧翼尖填充，能够保证充型过程平稳，避免出现卷气、夹渣的缺陷，流道的设计也能保证四个模腔的充型速度一致，保证同批次产品的尺寸一致性。
