嵌入式带格栅排水槽结构设计方案

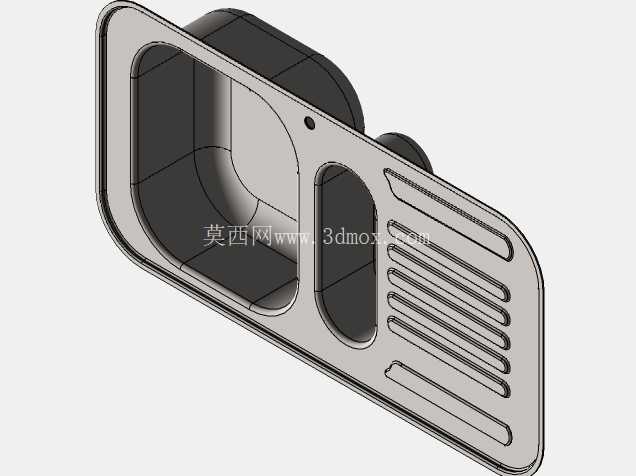

在厨卫给排水、小型设备冷凝水排放、户外公共区域散水收集等场景中，嵌入式排水槽是衔接排水管路与作业面的核心过渡构件，这类构件的设计合理性直接影响排水效率、安装适配性与长期使用的清洁维护难度。本次呈现的水槽结构采用一体化铸造成型思路，主体轮廓为带圆角过渡的矩形腔体，边缘设置一圈贴合安装基面的法兰边，安装时可直接嵌入预留的台面开孔内，法兰边与台面贴合后通过侧边预留的小孔完成紧固件锁附，无需额外搭建支撑框架，能大幅降低现场安装的施工复杂度。

从功能分区来看，腔体内部做了两级空间划分，较大的主腔室作为主要的积水容纳区，内壁所有转角均采用大圆弧过渡，没有直角积污死角，日常清洁时可以直接用抹布擦拭内壁，不会残留污垢滋生细菌；相邻的窄长腔室作为溢流通道，当主腔室排水速度不及进水速度时，多余的水可以通过该通道直接汇入后方的排水接口，避免水从台面溢出。腔室外侧的格栅区域做了等距排布的条形导流槽，槽体深度从法兰边向腔体方向逐步降低，落在格栅区域的水可以顺着坡度自动流入腔室内部，不会在台面积留。

设计过程中重点考量了壁厚的均匀性，整个构件的壁厚控制在3mm左右，法兰边位置局部加厚到5mm，既保证安装时的结构强度，避免锁紧紧固件时出现法兰边变形开裂的问题，也能让铸造过程中的金属液充型更平稳，减少缩孔、冷隔等铸造缺陷的产生概率。后方的排水接口采用标准外圆结构，可以直接对接常用的柔性排水软管，接口根部做了加强筋过渡，避免安装软管时用力过大导致接口根部断裂。

安装边界方面，法兰边的外轮廓尺寸比台面预留开孔大8mm，每边预留4mm的打胶密封空间，安装完成后在法兰边与台面的缝隙处打中性密封胶，即可实现防水密封，避免水从安装缝隙渗漏到台面下方。腔体的整体下沉深度控制在120mm以内，适配常规厨卫台面的下方预留空间，不会与台下的存水弯、管路支架等构件产生干涉。格栅区域的条形槽宽度控制在6mm，既能保证水流快速通过，也能阻挡较大体积的杂物落入排水腔造成管路堵塞，日常清理时只需将格栅表面的杂物擦拭收集即可，无需频繁拆开排水管路疏通。

在实际工况适配中，该结构可以根据使用场景调整材质，普通厨卫场景采用铸造成型后做喷塑处理，具备较好的耐锈蚀能力；工业设备配套场景可以采用不锈钢铸造，满足耐酸碱腐蚀的使用要求。结构的所有棱边均做了R1以上的圆角处理，安装和使用过程中不会出现锐边割手的问题，符合五金构件的安全设计要求。腔体内部的底面做了1:50的坡度，坡向后方的排水接口位置，进入腔室的水可以在重力作用下自动流向排水口，不会在腔室内残留积水，减少长期使用后积水发臭的问题。
