MINI Type-C接口5V2.4A充电模块结构设计

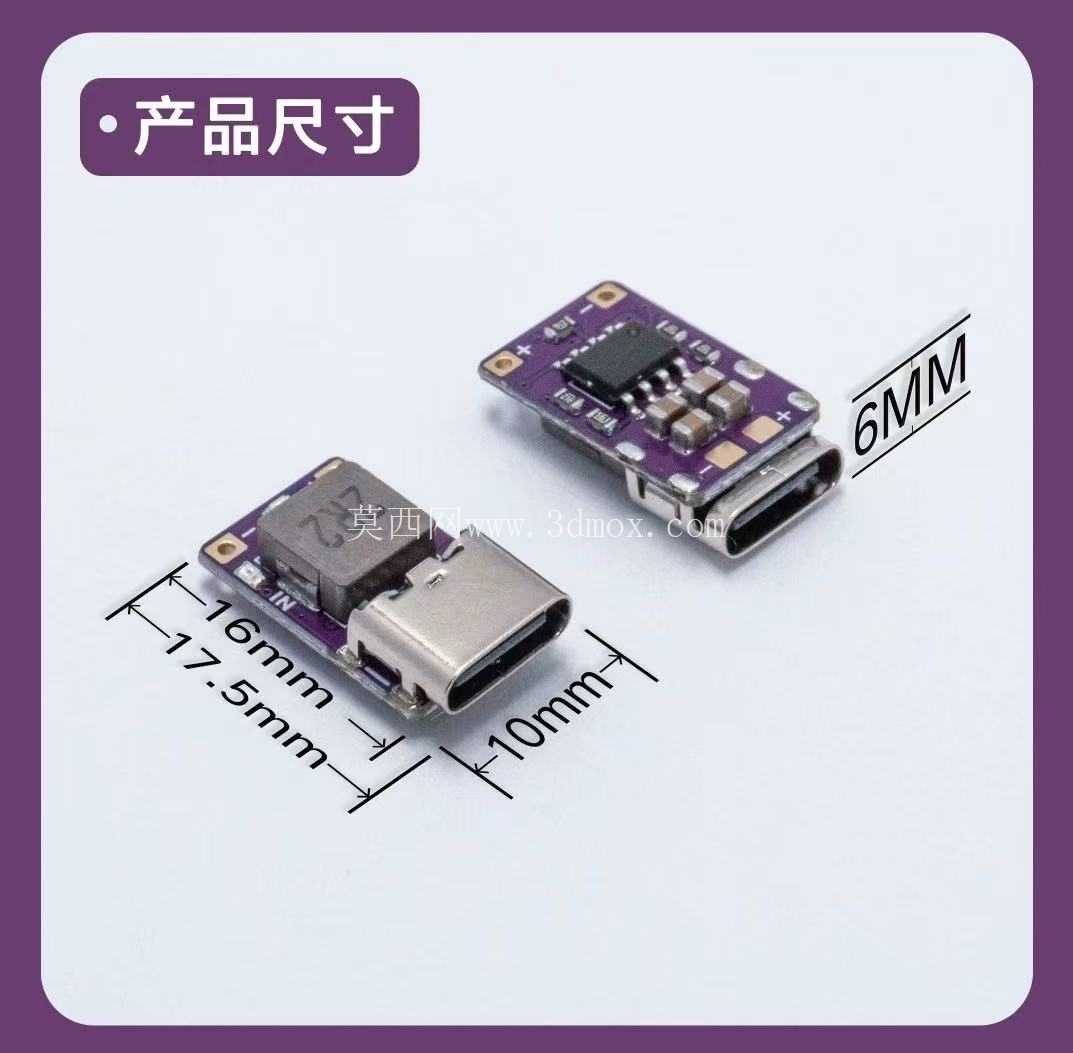

这款MINI规格Type-C接口充电板的结构设计，核心围绕小体积消费类电子设备的取电需求展开，在做三维结构排布的时候，最先要卡的就是安装边界的尺寸限制，毕竟这类小板子大多是嵌入手持便携设备、小型数码配件、迷你外设的内部腔体里，留给电源模块的空间往往非常局促，整体外轮廓要适配常见的窄边安装位，接口端的伸出长度要严格匹配设备外壳的Type-C开口公差，不能出现接口凹进外壳插不到位、或是凸出过多影响外观装配的问题，板载元件的高度也要做分层管控，靠近接口端的屏蔽罩、滤波元件高度不能超过接口金属壳的顶面，避免和设备外壳的内部筋位产生干涉。

从实际应用场景来看，这类5V/2.4A输出的充电板，覆盖的使用场景非常广，小到蓝牙外设、迷你风扇、便携小台灯，再到小型手持检测设备、桌面迷你数码配件，都能用到这类集成度高的小型充电模块，不需要额外做复杂的电源电路设计，直接把模块嵌入设备腔体，焊好输入输出引线就能实现稳定的直流供电与充电功能，对于结构工程师来说，选这类成熟模块做结构适配，能大幅缩短产品的开发周期，不用从零开始打磨电源部分的PCB布局，只需要做好安装位的固定结构、接口对位、绝缘隔离就行。

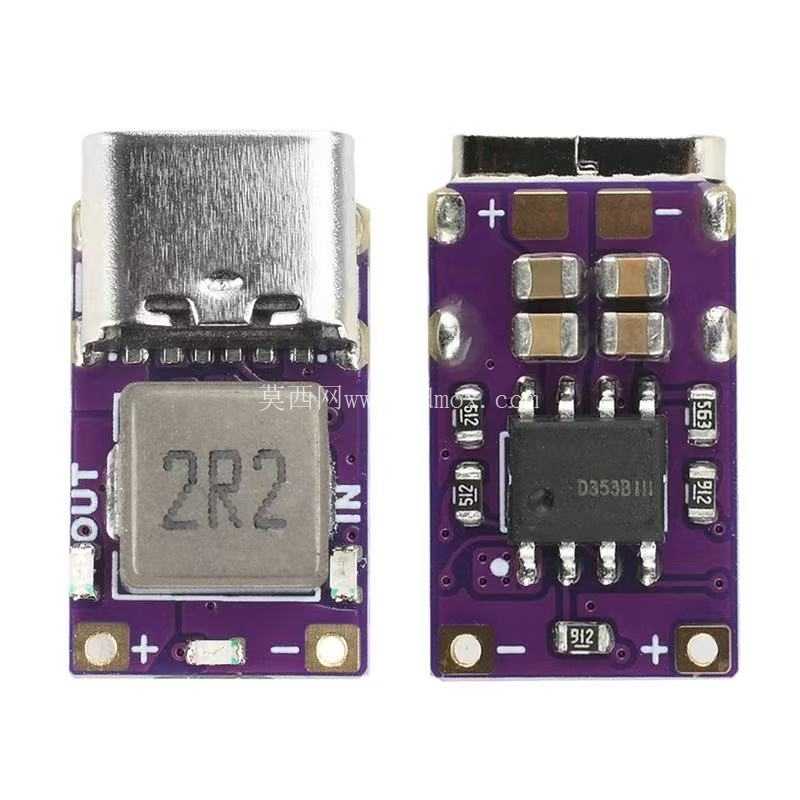

设计思路上，这款模块把Type-C公头直接做在PCB板的端部，省去了额外的接口转接排线，一方面能压缩整体的轴向长度，另一方面也能减少转接带来的接触电阻，提升大电流输出时的稳定性，板上的功率元件做了贴装布局优化，滤波电容、功率电感的排布避开了接口插拔时的受力传导路径，避免用户频繁插拔充电线的时候，应力传到元件焊盘导致虚焊脱落，PCB边缘做了工艺倒角处理，在嵌入设备壳体的时候不会刮伤壳体内壁的绝缘涂层，板上预留的固定孔位适配M1.2规格的微型螺丝，也可以直接用双面导热胶贴合在设备的内部支撑筋上，安装方式非常灵活。

功能特性层面，模块额定输出5V电压、最大2.4A电流，能满足绝大多数小功率数码设备的充电与供电需求，接口端做了金属屏蔽罩设计，既能加固接口的结构强度，也能减少充电过程中的电磁干扰，避免对设备本身的无线信号、传感模块造成影响，板载的元件布局做了电气间隙校验，高压区和低压区的爬电距离符合安规要求，在做整机绝缘设计的时候不需要额外增加过多的隔离结构，元件的选型都采用通用贴装规格，后期量产的时候不会出现元件断供的问题，焊盘的尺寸做了加大处理，无论是手工焊接引线还是回流焊批量生产，都能保证焊接可靠性。

在做安装适配的时候，需要特别注意接口端的对位公差，Type-C接口的中心要和设备外壳的开口中心对齐，左右偏差不能超过0.15mm，上下偏差控制在0.1mm以内，不然会出现充电线插不进去、插拔卡滞的问题，模块背面的元件高度也要做核对，如果是贴装在金属壳体内部的话，要在模块背面加一层0.2mm厚的绝缘麦拉片，避免元件引脚和金属壳体接触造成短路，模块的出线端预留了焊盘位置，可以根据设备内部的走线方向选择从板端侧面或是背面焊接引线，不会额外占用厚度方向的空间，对于内部腔体厚度只有5mm以内的超薄设备，也能顺利装下。

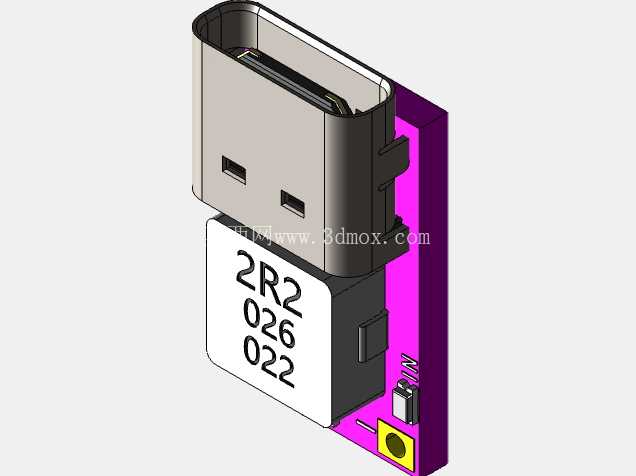

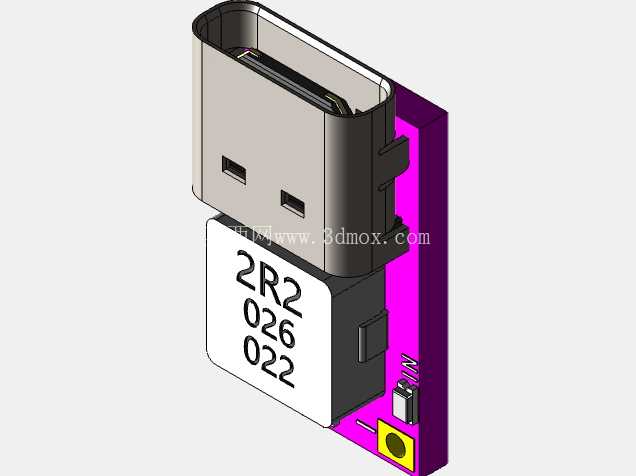

从结构强度的角度考虑，Type-C接口的金属外壳和PCB之间做了加固焊盘，能承受至少1000次的插拔测试，不会出现接口松动歪斜的问题，板上的大尺寸元件比如功率电感、电解电容都点胶做了加固，在设备跌落、受冲击的时候不会出现元件脱落的情况，整体的结构设计完全围绕小空间、高可靠性的使用需求打磨，没有多余的冗余结构，每一处布局都服务于缩小体积、提升装配便利性、增强使用稳定性的核心目标，对于做小型消费电子结构设计的工程师来说，这类成熟模块的三维结构数据能直接导入装配体，快速完成安装位的匹配校验，省去了自己测绘建模的时间，也能避免自己建模时出现的尺寸偏差，导致后期开模后装不上的问题。
