槽轮式间歇传动从动轴机构设计

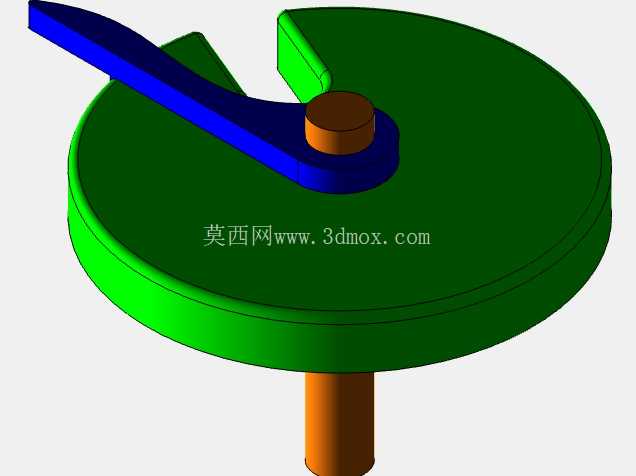

　　这套从动轴机构核心适配间歇分度类设备的传动链路，常见于多工位转台装配线、包装机械的送料工位、轻工机械的间歇进给单元，负责将主动端的连续旋转输入，转化为输出端的周期性间歇转动，匹配需要步进停顿完成工序动作的生产场景，比如灌装线的工位转位、小型冲压设备的工件步进送进、自动检测设备的转盘换位，都能见到这类结构的实际应用。从功能实现逻辑上看，该机构通过主动拨盘上的圆柱销嵌入从动槽轮的径向槽，带动槽轮完成固定角度的转位，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会与主动拨盘的外凸锁止弧贴合，实现从动轴的精准锁止，避免工位偏移，整套传动不需要额外的制动结构，就能在转位结束后保持输出端的位置稳定，适配需要固定分度角的间歇传动需求。

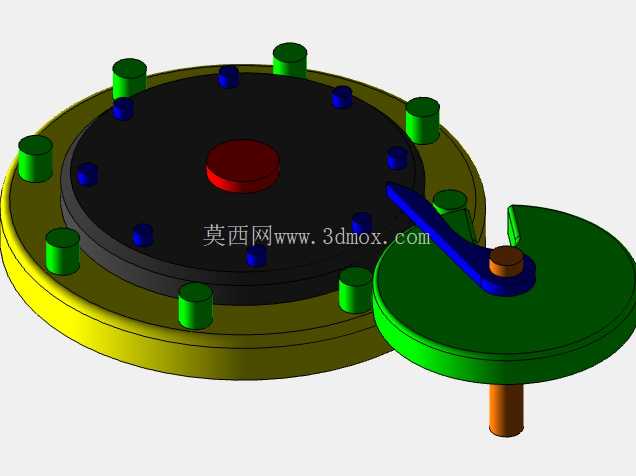

　　设计层面上，从动轴与槽轮主体采用同轴一体式装配结构，轴段根据安装需求设置了不同直径的台阶，分别适配轴承安装位、槽轮定位面、输出端连接位，轴肩的高度差严格匹配标准轴承的内圈定位尺寸，避免装配后出现轴向窜动；槽轮的径向槽数量对应单次转位的分度角度，图中结构的槽数适配90度分度的四工位场景，径向槽的侧壁做了微小的拔模斜度，既满足加工时的脱模需求，也能减少圆柱销入槽时的刚性冲击，锁止弧的配合间隙控制在0.02-0.05mm区间，既保证锁止时无晃动，也不会出现卡滞问题。

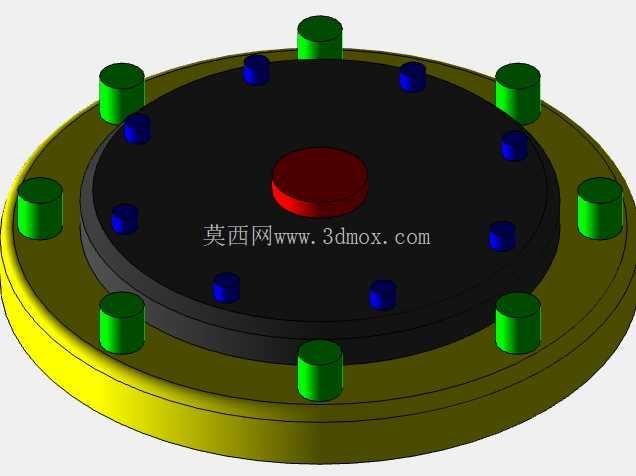

　　周边均布的绿色圆柱结构为工位安装定位柱，沿槽轮安装法兰的圆周方向等距排布，定位柱的中心与分度工位的回转中心完全重合，定位柱外径适配常见的工装衬套内孔尺寸，不需要额外加工转接板就能直接固定工位夹具，法兰盘上的蓝色沉头孔为紧固件安装位，沉头深度完全覆盖标准内六角螺栓的头部高度，避免螺栓突出法兰面干涉周边防护结构。从安装边界来看，整套机构的从动轴伸出端长度预留了足够的轴承安装空间，适配常用的深沟球轴承选型，轴端可根据需求连接联轴器、同步带轮或者直接固定转台，主动拨盘的安装轴与从动轴的中心距严格按照槽轮机构的设计公式计算确定，安装时只要保证两轴的平行度公差在0.03mm以内，就能保证圆柱销入槽顺畅，无卡滞、冲击过大的问题；槽轮法兰的外圆直径为工位安装的最大回转边界，设计外围防护或者周边部件布局时，需要预留至少5mm的安全间隙，避免运转时出现碰撞。

　　实际应用中，这类结构相比凸轮间歇分割器成本更低，结构更简单，维护难度小，适合中低速、分度精度要求在±0.1度以内的间歇传动场景，运转时的传动效率可达90%以上，日常维护只需要定期在轴承位、槽轮与拨销的接触面添加润滑脂，就能保证长期稳定运行；设计建模时，槽轮的径向槽与锁止弧的衔接处做了微小的圆角过渡，避免热处理或者长期运转时出现应力集中导致的裂纹，主动拨销采用可拆卸式结构，磨损后可以单独更换，不需要更换整个拨盘，降低后期维护成本。轴的材质选用45号钢调质处理，表面硬度达到HB220-250，既保证轴的刚性，也具备足够的韧性，承受交变载荷时不易出现断裂；槽轮主体可根据载荷情况选择45号钢或者铝合金材质，轻载场景下选用铝合金能降低整体重量，减少转动惯量，提升启停时的响应速度，重载场景下选用钢件并对槽面做淬火处理，提升耐磨性能，延长使用寿命。
