佳能单反相机外观结构精细三维建模

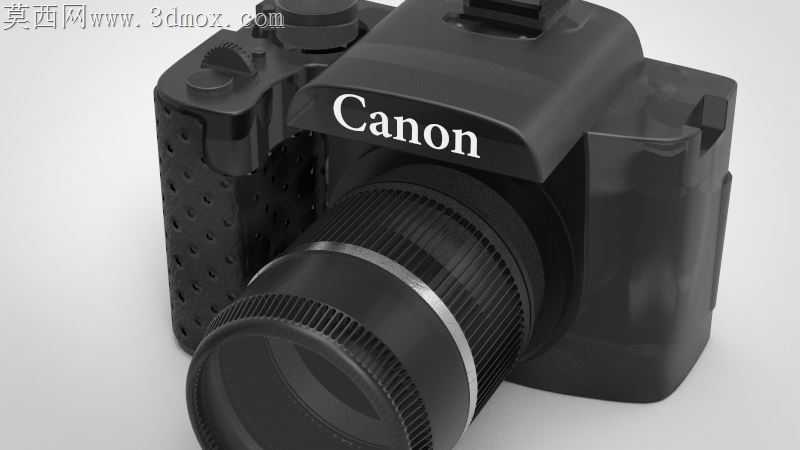

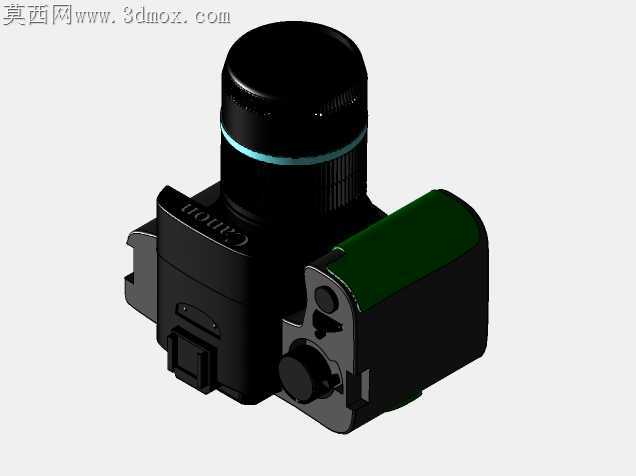

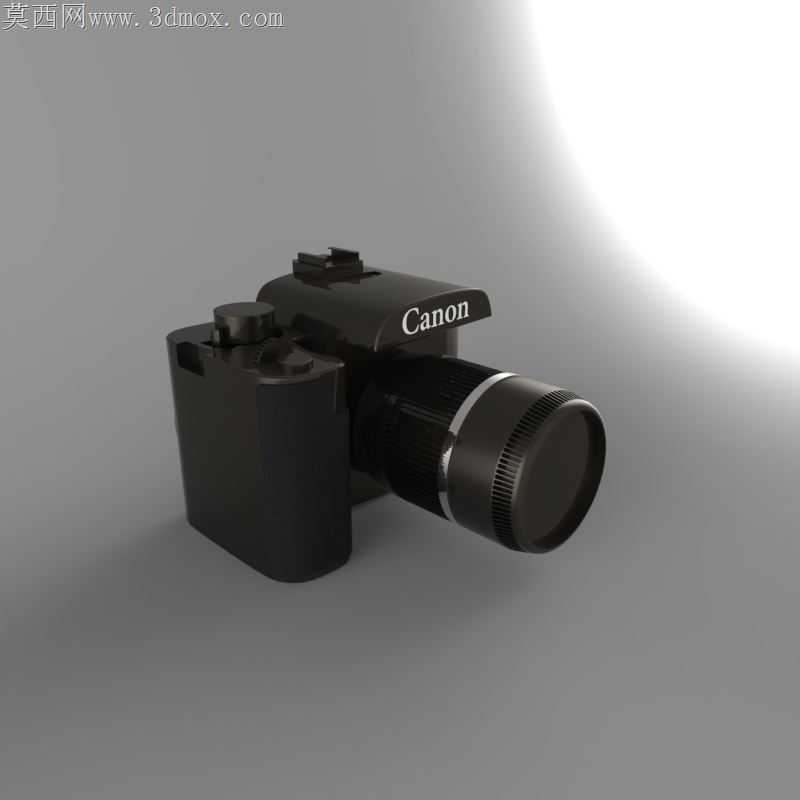

消费级数码影像产品的外观曲面建模，最容易在手持握持区域出现曲面断层，导致后期手板打样时握持硌手、蒙皮贴合起翘的问题。这款佳能单反的建模过程中，握持侧的密集防滑凹点没有采用简单的阵列贴图敷衍，而是顺着手柄曲面的曲率变化逐排调整凹点的深度与排布密度，靠近拇指承托区的凹点深度比掌根贴合区浅0.2mm，既保证了防滑摩擦力，又避免长时间握持时凹点硌压掌纹造成不适。镜头环的防滑齿纹没有做等距直齿排布，而是顺着调焦环的转动阻尼手感需求，将齿纹的侧边做了1.5度的微小斜切，齿顶倒R0.1的圆角，和真实产品的金属切削齿纹触感完全匹配，不会出现直齿建模渲染后边缘锐利扎眼、手板打印后刮手的问题。机顶的模式转盘、快门按键的凸起高度严格参照真实产品的操作行程预留，转盘边缘的防滑齿和机身顶面的间隙控制在0.15mm，既还原了真实产品的装配间隙，又避免了建模时出现面与面穿插的穿模问题。镜头与机身卡口的衔接位置做了微小的错位台阶，还原真实金属卡口的装配公差，没有做完全齐平的理想化处理，渲染时卡口位置的金属哑光质感和机身工程塑料的颗粒质感形成明确区分，机身蒙皮区域的材质粗糙度调整到0.8，和光滑的机顶漆面、镜头的玻璃反光形成三层质感差异，不会出现整体材质同质化的塑料感。取景器眼罩的软胶边缘做了不规则的微小形变处理，没有做成完全规整的几何形状，还原软胶材质长期使用后的自然松弛感，电池仓盖的边缘缝隙沿着机身腰线走形，没有出现缝隙宽窄不一的曲面断裂问题。肩带挂环的金属件做了细微的磨损痕迹处理，挂环和机身连接的转轴位置预留了微小的转动间隙，还原真实结构的活动空间，不会出现焊死在机身上的生硬感。
