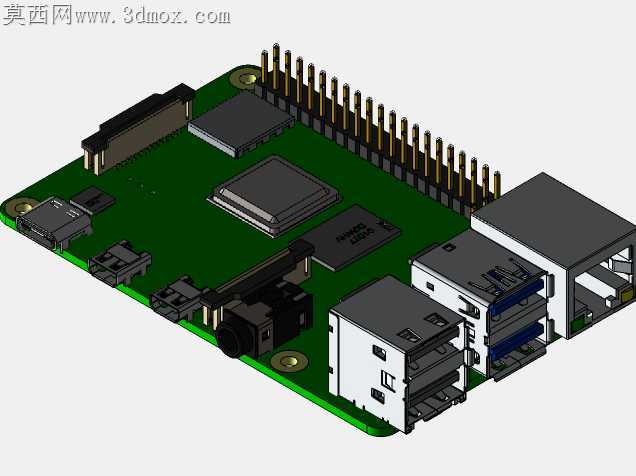

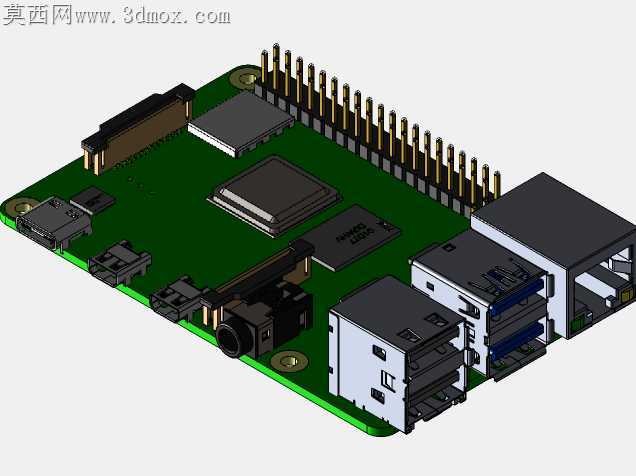

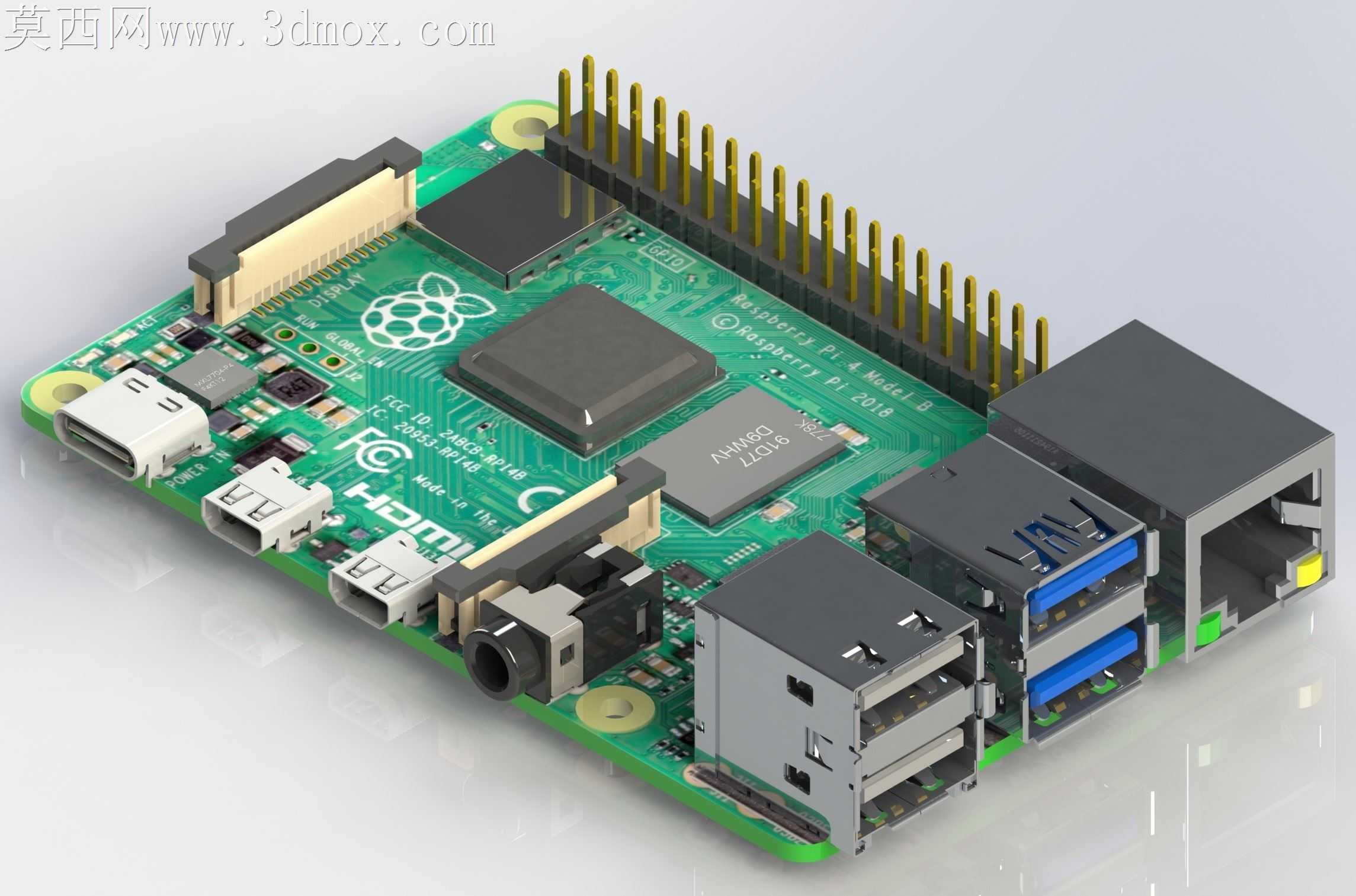

树莓派4B开发板结构三维设计

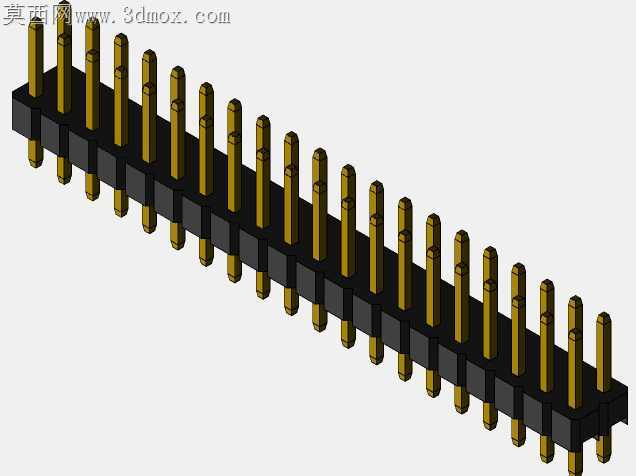

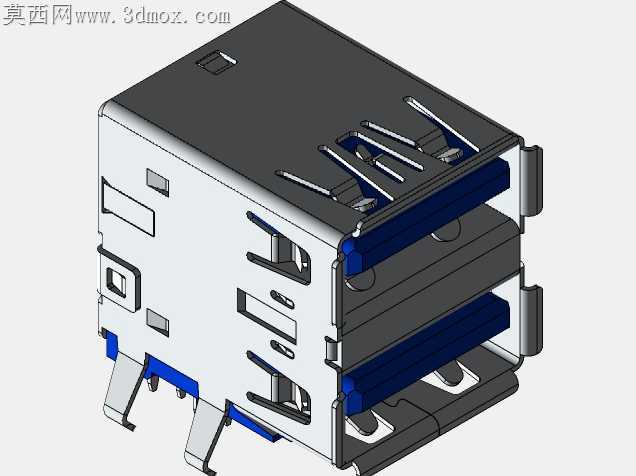

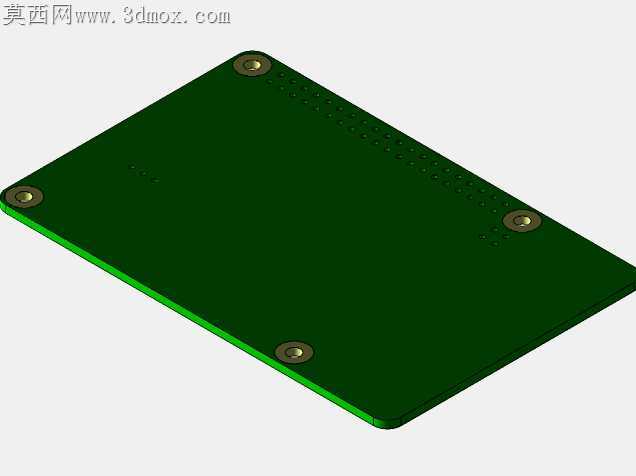

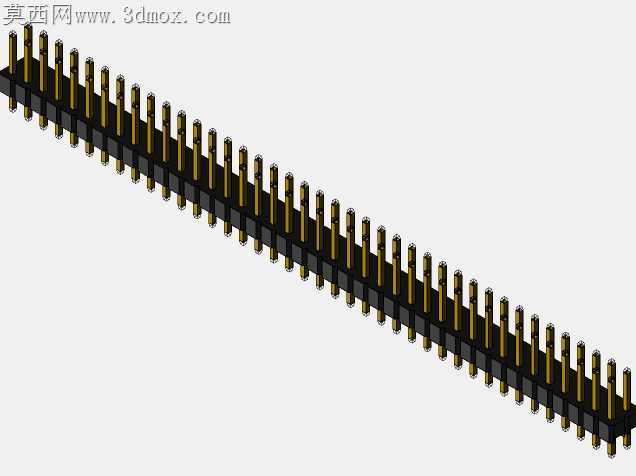

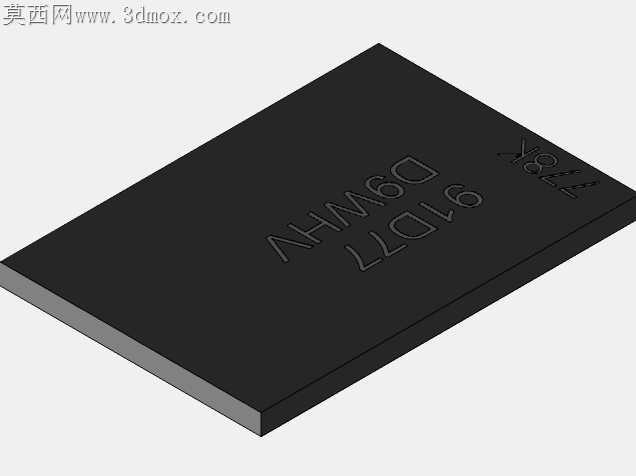

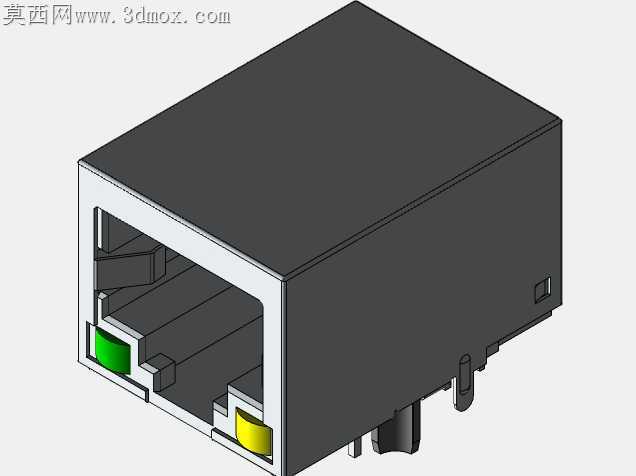

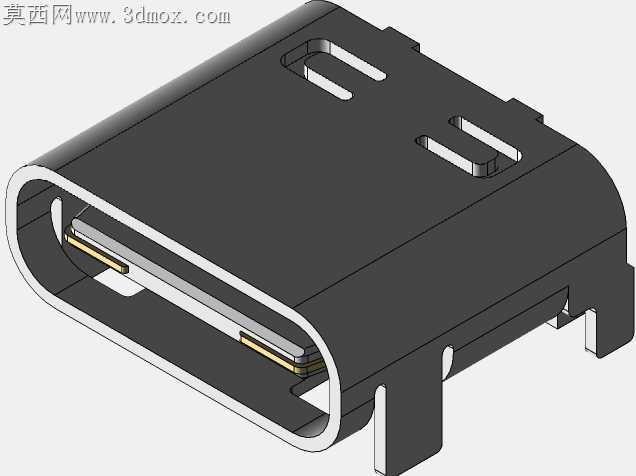

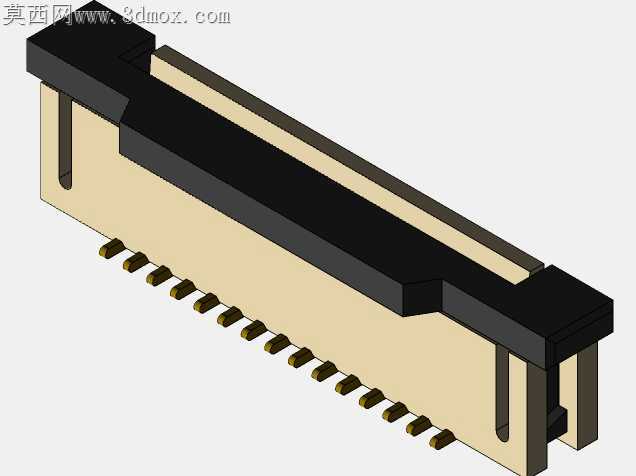

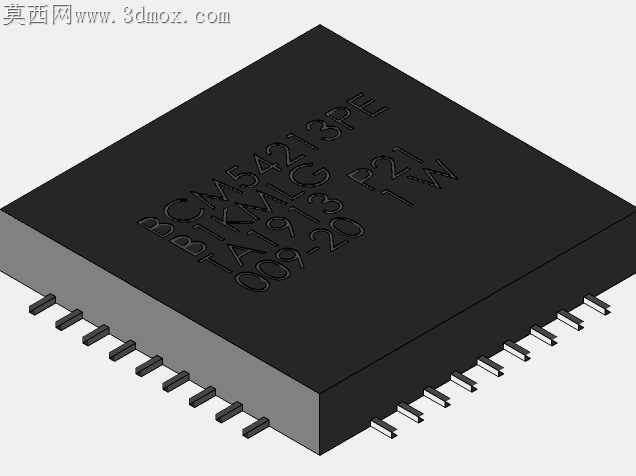

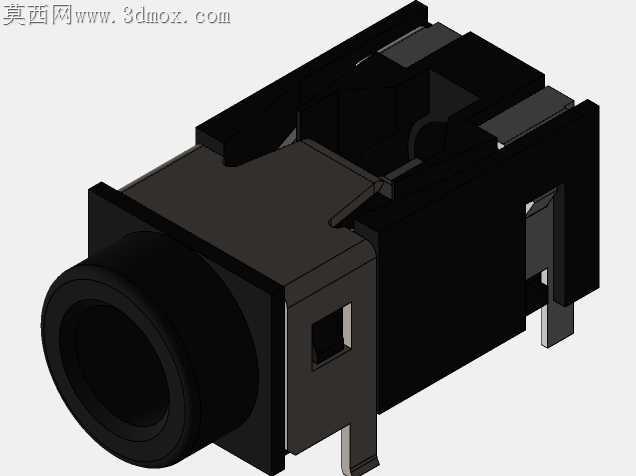

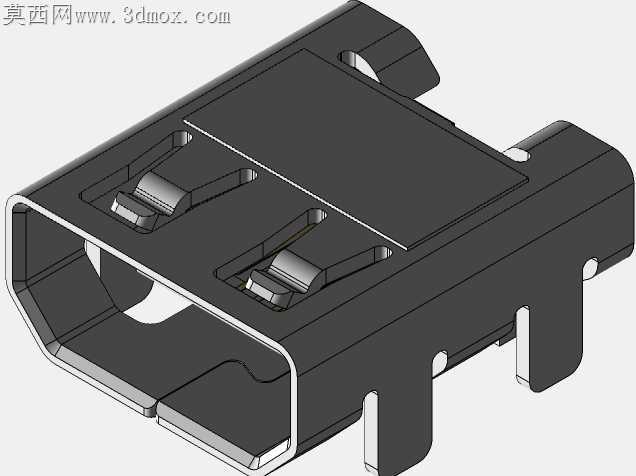

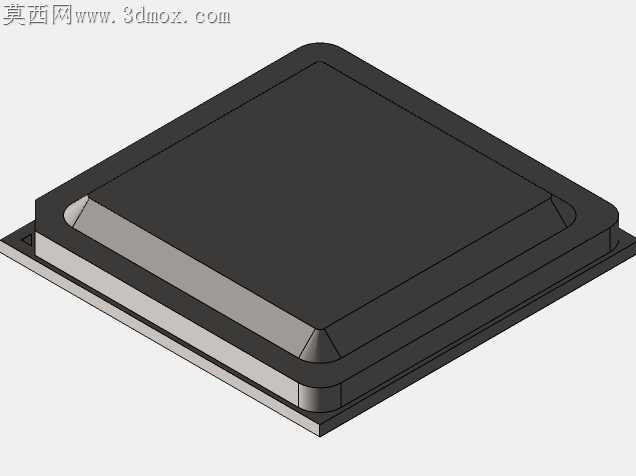

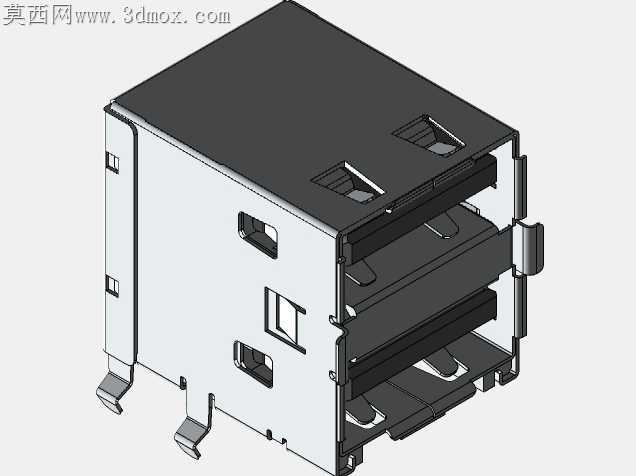

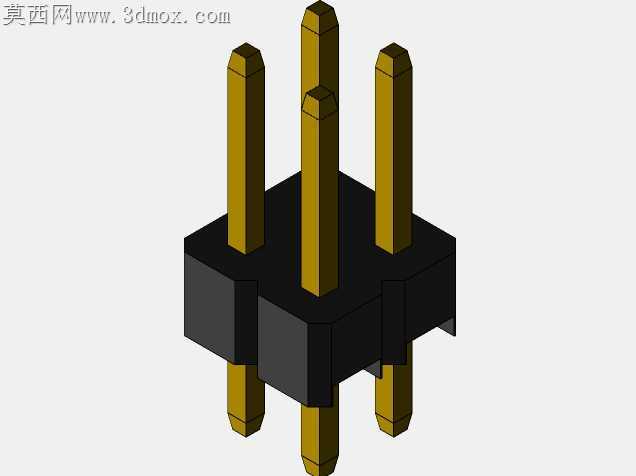

消费级嵌入式开发板的结构设计，最容易被忽略的是长期插拔接口带来的PCB形变隐患，尤其是树莓派这类板载多接口的单板计算机，HDMI、USB、以太网接口频繁插拔时的侧向受力，很容易让焊盘出现虚焊甚至脱落。这款模型在结构还原时，特意针对接口区域的加强筋布局做了细节还原，板边排针的定位柱高度与PCB板厚的配合公差控制在0.1mm以内，避免排针焊接后出现歪斜导致外接扩展板接触不良。USB3.0接口的金属屏蔽罩与板载固定孔的位置对齐度做了精准还原，实际装配时屏蔽罩可以通过固定孔与外壳形成等电位连接，降低高速信号传输时的电磁干扰。板载核心芯片的散热焊盘区域预留了0.2mm的下沉间隙，适配常见的导热硅脂层厚度，不会出现散热片安装后压歪周边贴片电容的问题。以太网接口的卡扣位置与板边的距离刚好适配常规水晶头的插拔行程，不会出现水晶头插到底后卡扣被板边挡住无法弹开的情况。Micro HDMI接口的金属外壳厚度做了等比例还原，避免长期插拔后接口外壳变形导致视频信号接触不良。Type-C供电接口的中心针位置精度控制在0.05mm以内，适配不同厂家的供电插头，不会出现插电后接触不良反复断连的问题。板载的音频接口与CSI摄像头接口的定位槽深度完全匹配实物，排线插入后不会因为槽深过浅导致排线松脱，也不会因为槽深过深顶坏排线端部的金手指。排针区域的引脚间距严格按照2.54mm标准间距还原，外接杜邦线或者扩展板时不会出现引脚错位的问题。板边的安装孔位做了沉头设计，适配M2.5的固定螺丝，安装外壳时螺丝不会突出PCB表面刮伤周边的导线或者桌面。整个PCB板的边缘做了0.3mm的圆角处理，避免拿取时锋利的板边划伤手指，也减少了板边玻纤外露导致的静电放电风险。贴片元件的高度还原完全贴合实物布局，电容电阻的高度差不会影响后续散热片或者外壳的安装，不会出现外壳盖上后挤压元件导致短路的隐患。
