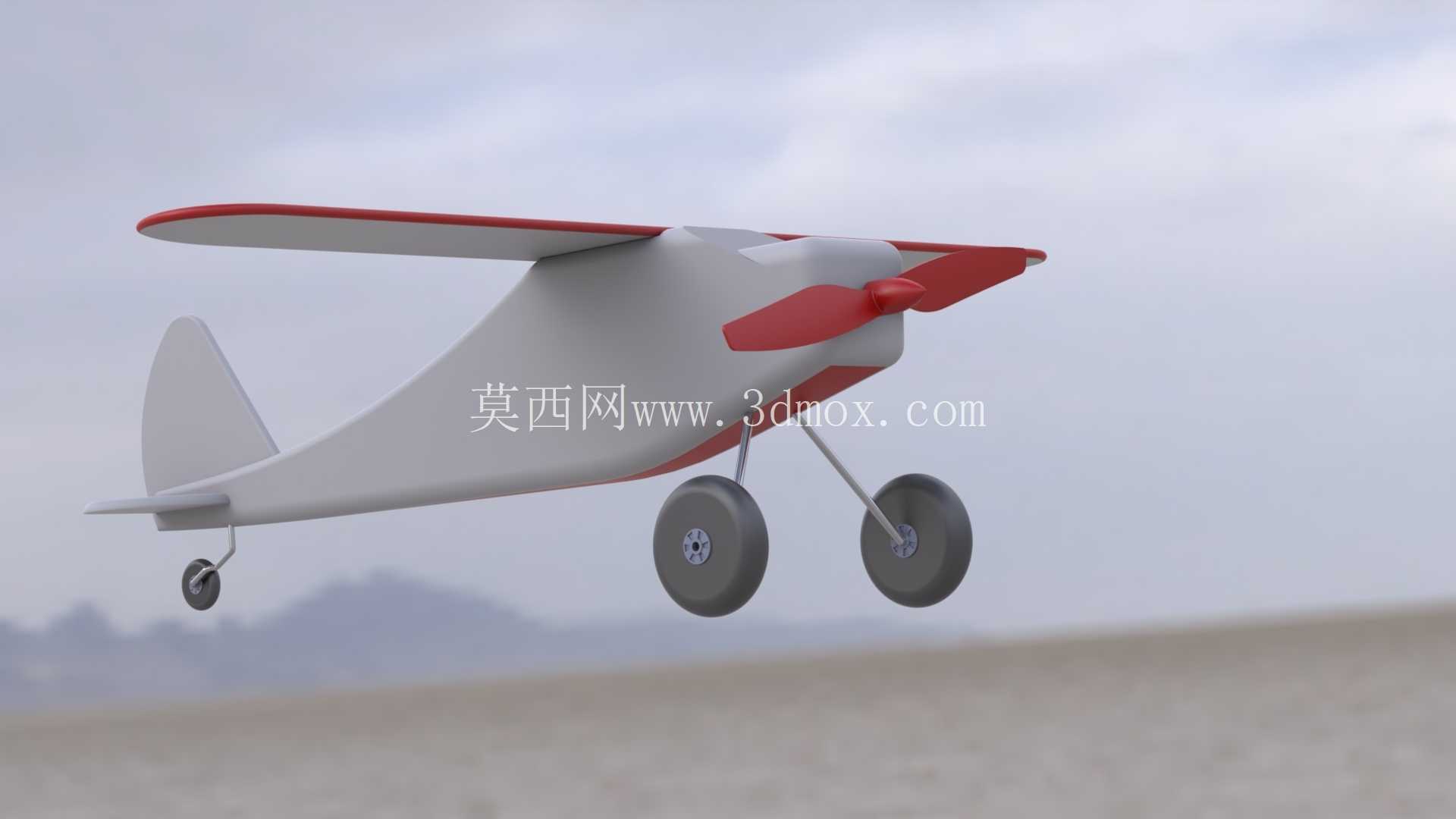

轻型上单翼螺旋桨玩具飞机结构设计

这款固定翼轻型飞行器的结构设计，最初的需求锚点是面向青少年科创教育场景的可拼装航模教具，同时也可作为桌面级工艺摆件、影视动画道具的基础原型使用。在实际的教学场景中，这类结构可以直接拆解为机翼、机身、尾翼、起落架、动力舱五个独立模块，方便学生理解固定翼飞行器的基础受力逻辑，也能适配3D打印、激光切割等快速成型工艺做小批量制作，不需要复杂的开模流程就能完成实物落地。

设计阶段最先敲定的是上单翼的布局形式，这种布局的重心位于机翼下方，飞行过程中天然具备自稳特性，对于新手操控或者静态展示的抗倾覆能力都有明显优势，不需要额外增加复杂的飞控辅助结构就能实现平稳滑翔。机翼采用平直矩形翼型，没有做后掠角设计，一方面是降低低速飞行时的诱导阻力，适合小尺寸航模的低雷诺数飞行环境，另一方面平直翼的加工难度极低，不管是切割泡沫板材还是3D打印翼面，都不需要复杂的曲面工装，成型后的翼面强度也更容易保证，翼根处和机身的连接采用嵌入式卡槽设计，不需要额外的紧固件就能完成装配，拆卸后可以大幅缩小收纳体积，方便携带运输。

机身部分采用流线型纺锤体构型，从机头螺旋桨罩位置开始平滑过渡到机尾，整个机身截面为渐变椭圆形，这种设计一方面是降低飞行过程中的压差阻力，另一方面椭圆形截面的机身抗扭刚度比矩形截面高30%左右，在做小半径机动或者落地冲击时，机身不容易出现弯折变形。机头位置的螺旋桨采用两叶定距设计，桨叶和桨毂一体成型，针对小功率动力输出做了优化，低转速下就能提供足够的静拉力，适配微型有刷电机或者橡筋动力作为动力源，不需要复杂的变距机构就能满足使用需求，降低整体的结构复杂度和维护成本。

起落架采用后三点式布局，两个主起落架布置在机身重心靠前的位置，尾轮安装在机腹最后端，这种布局的结构重量最轻，而且在地面滑跑时具备良好的方向稳定性，不容易出现侧翻。主起落架的支柱采用弹性钢丝弯折成型，搭配大直径的橡胶轮胎，能够吸收落地时的冲击能量，在不平整的地面滑行时也能保持机身稳定，不会因为地面颠簸导致翼尖触地损坏。尾轮采用万向转动结构，和方向舵联动后可以实现地面滑行的转向控制，不需要额外的转向机构，进一步简化了结构。

尾翼部分由垂直安定面和水平安定面组成，垂尾为简单的梯形翼面，直接固定在机身上，提供飞行过程中的方向稳定性，平尾安装在垂尾根部位置，采用对称翼型，通过调整平尾的安装角可以适配不同的重心位置，调整整机的俯仰配平特性，不需要对机身结构做改动就能适配不同重量的动力组件和电池配置，拓展了这款结构的适用范围。

在安装边界的设计上，整机的翼展控制在600毫米量级，机身长度控制在450毫米左右，所有突出部件的边缘都做了R3以上的圆角处理，避免尖锐边角造成划伤，符合玩具类产品的安全设计规范。机翼和机身的连接位置预留了2毫米的安装间隙，方便粘贴蒙皮或者做表面涂装处理，起落架支柱的安装孔位采用标准的2毫米孔径，通用市面上常见的航模起落架钢丝配件，后期维护更换不需要定制特殊零件。机身内部预留了30毫米×20毫米的设备舱空间，可以容纳微型接收机、电池、舵机等飞控组件，不需要额外切削机身结构就能完成电子设备的安装，设备舱的盖板采用卡扣式固定，不需要螺丝就能快速打开，方便更换电池或者调整设备位置。

从结构受力的角度来看，机翼的升力通过翼根的两个卡槽传递到机身隔框，机身内部设置了三处横向隔框，分别对应机翼安装位、主起落架安装位、尾翼安装位，把集中载荷分散到整个机身蒙皮上，避免局部应力集中导致结构损坏。主起落架的载荷通过安装座直接传递到机身底部的纵向加强筋上，落地冲击不会直接作用在机身蒙皮上，提升了整体的抗冲击能力。整个结构的所有零部件都没有复杂的倒扣结构，不管是采用注塑成型还是3D打印，都不需要复杂的侧抽芯机构，模具结构简单，成型后的零件合格率高，适合批量生产。

在实际的应用拓展上，这款结构除了作为航模教具使用，还可以等比例放大后作为轻型无人机的飞行平台，搭载小型摄像头或者传感器执行低空巡检任务，上单翼的布局可以提供充足的机翼下空间安装任务设备，不会影响螺旋桨的气流。也可以缩小比例后作为钥匙扣、文创摆件等周边产品的原型，流畅的机身线条具备不错的视觉表现力，不需要做过多的外观修改就能达到不错的展示效果。
