单引擎螺旋桨轻型通用飞机结构设计

本次呈现的单引擎螺旋桨固定翼机型，主要面向低空通用航空作业场景，覆盖农林植保喷洒、低空航测巡查、飞行学员初级训练、短途支线通勤接驳等实际使用需求，区别于大型民航客机与高速军用机型，这类轻型飞机的设计核心优先权衡低空低速操控稳定性、结构易维护性与运营成本控制，不需要追求过高的巡航马赫数，反而要在失速速度下限、短距起降能力上做针对性优化。

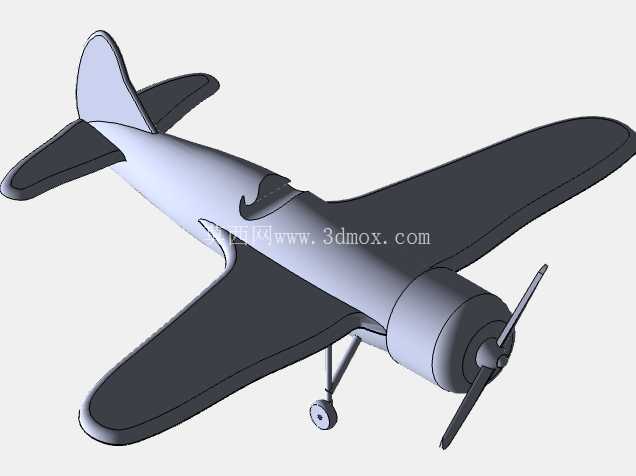

从整机结构布局来看，采用常规下单翼搭配前置活塞发动机、后三点式起落架的经典构型，这种布局的优势在于机翼离地高度较低，日常维护作业时不需要额外登高设备，地勤人员站在地面即可完成机翼表面检查、燃油加注、襟翼作动机构调试等操作；前置发动机的安装位置预留了充足的检修开口空间，日常更换火花塞、检查滑油液位、调整螺旋桨桨距都可以直接在机头位置完成，不需要拆解大面积蒙皮，非常适合通航领域运维条件有限的野外起降点使用。后三点式起落架的结构重量远低于前三点构型，两个主起落架通过斜向支撑臂固定在机翼根部与机身下纵梁的连接节点上，尾轮直接安装在机身尾部承力隔框位置，整套起落架没有复杂的收放作动机构，结构冗余度高，在简易土质跑道、草地跑道起降时，抗异物冲击能力更强，不容易因为跑道面的碎石、凹凸造成起落架结构损伤。

机身主体采用半硬壳式结构设计思路，纵向布置四根主承力长桁，横向隔框按照载荷分布梯度设置不同间距：机头发动机安装位、机翼连接位、驾驶舱区域、尾翼连接位的隔框采用加厚板材冲压成型，其余非主要承力段的隔框采用轻量化冲压结构，在保证机身抗弯、抗扭刚度满足低空机动飞行载荷要求的前提下，尽可能降低结构死重。机翼采用相对厚度较大的低速翼型，翼展与机身长度的比例控制在1.2:1左右，机翼后缘设置全展长襟翼，在起降阶段襟翼下放25度到35度区间时，可以在较低空速下提供足够升力，将起飞滑跑距离控制在200米以内，降落滑跑距离控制在180米以内，适配国内大量通用航空临时起降点的跑道长度条件。尾翼组由垂直安定面、方向舵、水平安定面、升降舵组成，垂直尾翼高度设置兼顾航向稳定性与尾旋改出能力，水平尾翼安装位置避开机翼下洗流的核心影响区域，保证在大迎角飞行状态下，升降舵依然有足够的操纵效率，不会出现舵面失效的风险。

设计过程中重点校核了几个关键安装边界：发动机安装架与机身主承力隔框的连接点，采用6组高锁紧力矩螺栓连接，安装面预留0.2毫米的调整垫片间隙，用来补偿不同批次发动机安装座的形位公差，保证发动机曲轴轴线与机身纵轴线的同轴度误差控制在0.1度以内，避免飞行过程中出现额外的振动载荷。主起落架支撑臂与机翼梁的连接位置，设置了橡胶缓冲垫，用来吸收着陆阶段的冲击载荷，避免冲击载荷直接传递到机翼主梁造成结构疲劳。驾驶舱区域的风挡安装框架，采用圆弧过渡结构，既可以降低飞行过程中的风阻，也能避免应力集中造成的框架裂纹。燃油箱布置在两侧机翼的翼根内部，距离机身纵轴线的距离控制在合理范围，即使单侧燃油消耗速度更快，也不会造成过于明显的横向重心偏移，降低飞行员的配平操作负担。

从实际使用的角度出发，这类机型的所有外部检查口盖都采用快卸锁结构，不需要专用工具即可打开，日常航前检查时，地勤人员可以快速检查操纵钢索张力、管路接头密封性、航电设备接线状态；机身蒙皮的接缝位置都设计了导水结构，避免雨天飞行时水分渗入结构内部造成金属构件腐蚀，延长整机的结构使用寿命。机翼前缘设置了可更换的防磨条，在低空飞行遇到小型飞虫、漂浮颗粒物撞击时，只需要更换防磨条即可，不需要对整个机翼前缘进行修补，大幅降低日常运维的成本与耗时。
