青铜材质2寸内螺纹手动闸阀结构设计

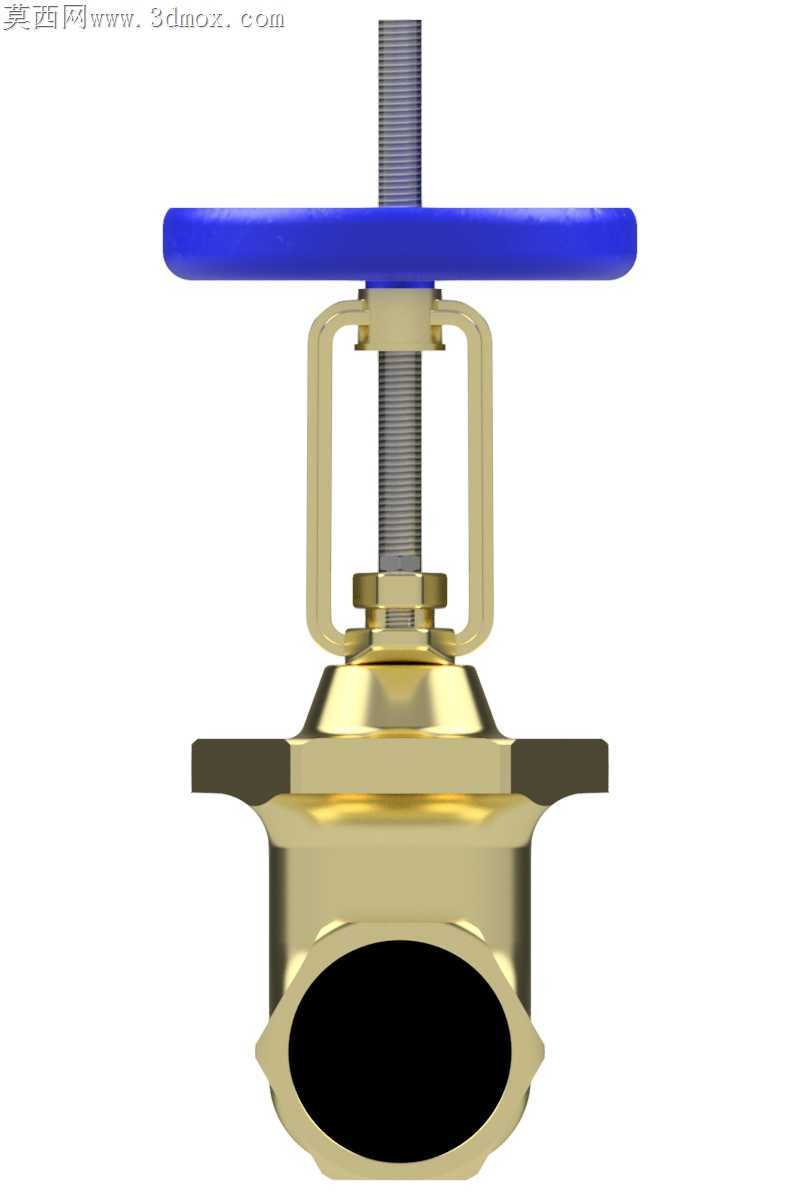

青铜材质的抗锈蚀特性让这类闸阀在给排水、消防管路里有很长的服役周期，但加工适配阶段最容易踩的坑，就是阀体铸造后的螺纹同轴度偏差——很多小厂做的同规格闸阀，两端内螺纹轴线偏移超过0.2mm，装到管路上就会出现密封面偏磨，用不到半年就出现内漏。这款闸阀的阀体在三维阶段就把两端螺纹安装基准和中腔密封座的同轴度公差卡到了0.08mm以内，特意把阀体六角装夹位的厚度留足了3mm，避免车床装夹时薄壁青铜件受力变形，导致后续镗密封座时出现基准偏移。

手轮和阀杆的配合段没有做市面上常见的光孔穿销结构，而是在阀杆顶端做了细牙螺纹段，手轮套入后用薄型锁紧螺母固定，既避免了长期开关震动导致的穿销剪切断裂，也给后期手轮磨损更换留足了操作空间，不用拆阀杆密封就能直接换手轮。阀杆的梯形螺纹段特意做了0.1mm的侧隙预留，青铜材质本身的自润滑性搭配这个侧隙，就算管路里有细小杂质卡进螺纹副，也不会出现开关卡滞抱死的情况，不用频繁拆阀杆清理积垢。

阀体中腔的密封压盖没有用整体式铜压盖，而是做了分体式压片加螺栓锁紧的结构，两个对称布置的锁紧螺栓可以单独调整压紧力，避免单侧压太紧导致阀杆开关阻力过大，也能在密封填料磨损后，不用停管路泄压就能带压补紧填料，这点对消防管路的持续运行特别重要。阀体上的流向标识没有做后期激光打标的浅槽，而是直接在铸造阶段就把标识凸台做在阀体正面，凸台高度留了0.5mm，就算阀体表面长期接触水汽出现氧化层，标识也不会被锈层覆盖，现场安装时不会出现流向装反的低级错误。

两端内螺纹的入口处特意做了15度的导向倒角，现场套丝安装时不用反复对准螺纹口，就算管端螺纹有轻微的毛刺，倒角也能把毛刺引导到螺纹外侧，不会掉落到阀腔里卡到闸板密封面。手轮的轮辐做了圆弧过渡的加厚处理，没有留尖锐的棱角，现场操作人员带劳保手套开关阀门时，不会被轮辐边缘勾住手套，也能在大扭矩开关时分散手部的受力，不会出现硌手的情况。阀杆伸出压盖的位置做了防尘挡圈的安装槽，挡圈和阀杆的间隙控制在0.2mm，既能挡住外界的灰尘杂质掉进螺纹副，也不会因为间隙太小磨伤阀杆表面的镀铬层。
