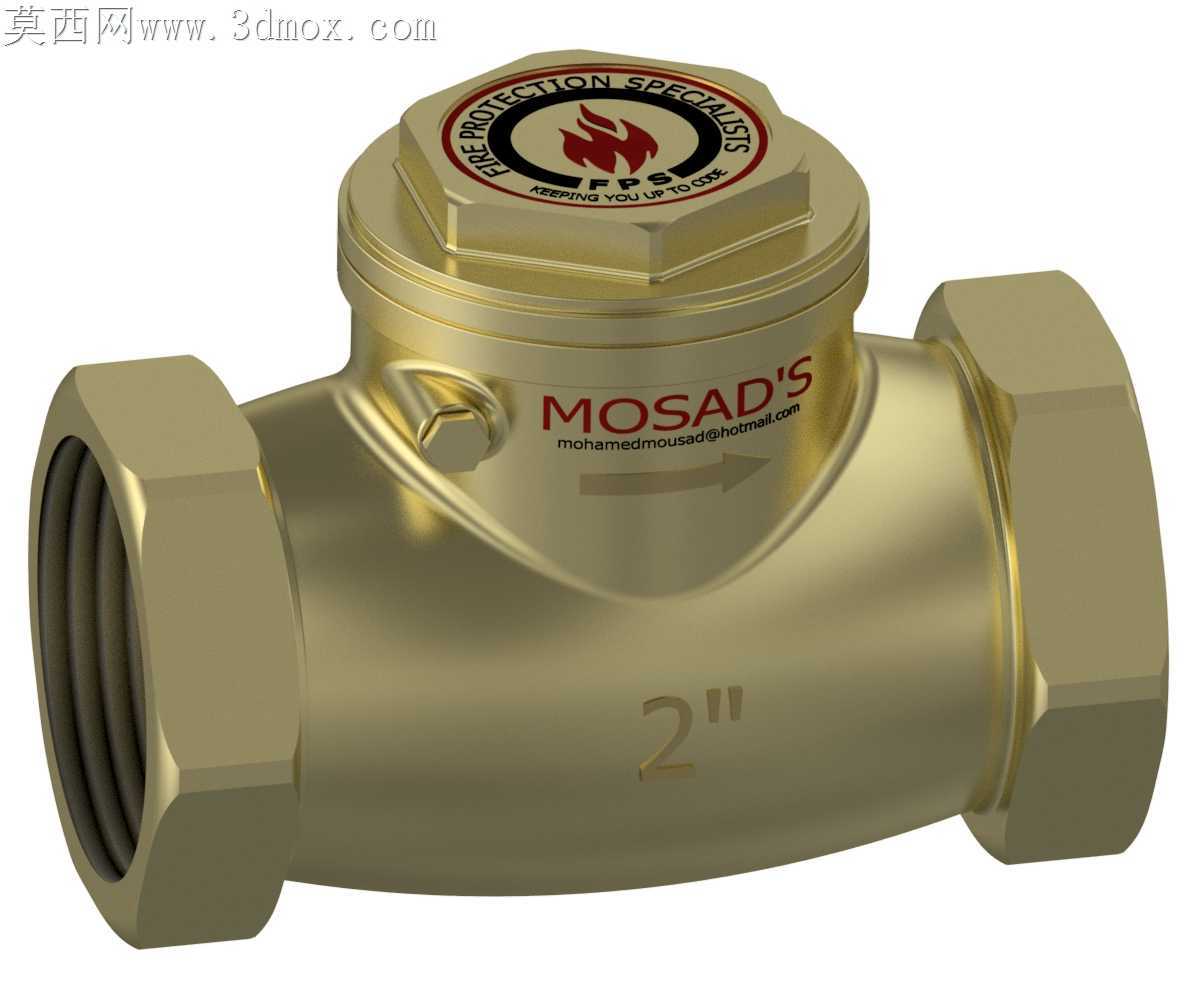

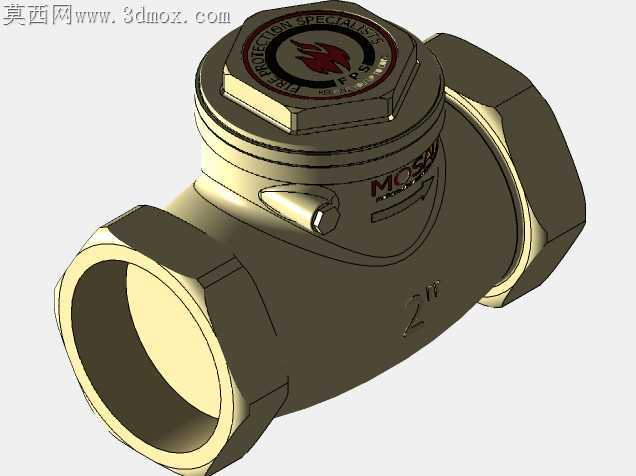

2英寸青铜材质旋启式止回阀结构设计

民用给排水与消防管路里，黄铜材质的旋启止回阀最容易在长期启闭冲击下出现阀盖密封面渗漏、内螺纹连接处应力开裂的问题，这套结构在做细节处理时，特意把阀盖与阀体的配合止口做了1.5°的锥度导向，不再用传统的直口压合结构，加工时就算铜件压铸有轻微的拔模斜度偏差，装配时也能顺着锥面滑入定位，不会因为硬挤压把密封垫切出缺口。阀身上的流向标识没有做后期激光打标，而是直接在压铸模具上做了凹陷的箭头与品牌字符，成型后字符和阀体一体，就算长期接触带轻微腐蚀性的水体，标识也不会被磨掉，后期安装时工人不用反复核对说明书，顺着箭头方向接管路就不会装反。两端的内螺纹衔接处，特意在螺纹末端留了0.8mm的退刀槽，之前接触过不少同类型阀门，螺纹加工到根部直接收刀，安装时生料带容易被螺纹锐边刮断，残留在管路里堵到下游的水表或者喷淋头，留了退刀槽之后，生料带能顺着槽边贴实，不会被挤碎掉进管腔。阀瓣的摆动转轴没有做贯穿阀体的通轴设计，而是在阀体内腔做了两个内嵌的轴座，转轴从阀盖侧的预留孔插入后，靠阀盖压合的边缘挡住轴端，不用额外做轴端的密封堵头，少了一个潜在的渗漏点，同时转轴和阀瓣的配合间隙留了0.12mm，就算水体里有细小的沙粒卡到转轴缝隙，阀瓣也能正常摆动启闭，不会因为间隙过小出现卡涩无法复位的情况。阀盖顶部的八角压紧帽做了圆角过渡，没有用尖锐的直角棱边，安装时用管钳拧动不会因为应力集中把帽边掰裂，顶部的标识区域做了下沉0.3mm的凹槽，后期粘贴消防认证标识时，标识不会因为和周边物体摩擦脱落。阀体中部的2英寸规格标识做了凸起的字符，字符高度0.4mm，既不会因为过高在运输时被磕碰掉字，也能让仓储人员不用翻查规格单，一眼就能识别通径参数。内腔的流道做了顺滑的圆弧过渡，没有传统压铸阀门常见的分型面飞边残留，介质流过时不会在飞边处形成紊流，能有效降低管路的水流噪音，同时减少杂质在飞边处的沉积，避免长期使用后出现流道堵塞的问题。
