立体五角星造型铸造工艺结构设计

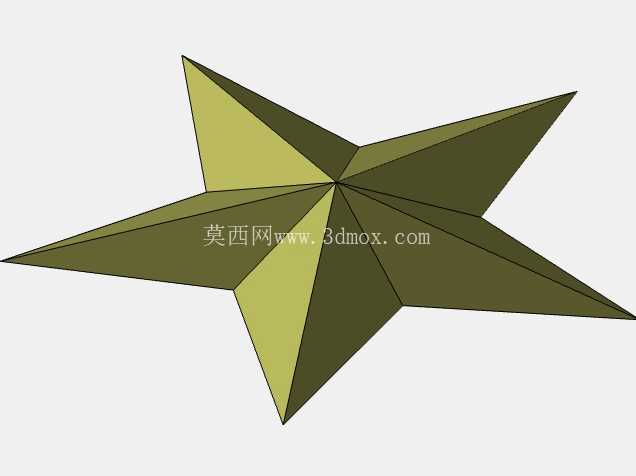

　　这款立体五角星结构，最初的设计需求来自文创装饰与工业标识两个交叉场景——既可以作为户外景观装置的嵌入式装饰铸件，也能适配小型纪念摆件、设备铭牌装饰凸台的成型需求，在铸造工艺端需要兼顾拔模顺畅性、壁厚均匀性与棱角成型精度，避免常规尖角造型在浇注时出现冷隔、缺肉的缺陷。从结构设计逻辑来看，整体采用正五棱锥交汇的对称构型，五个尖角的拔模斜度统一取1.5°，既保证金属液充型时的流道顺畅，也能让后续砂模脱模时不会刮伤型腔表面；每个尖角的末端做了R0.3mm的微小圆角过渡，不是为了弱化棱角的视觉效果，而是避免浇注时尖角位置出现应力集中导致的铸件裂纹，同时也能减少砂模在尖角处的掉砂风险。

　　壁厚控制上，整体采用等壁厚设计，主体壁厚3mm，中心交汇位置做了局部加厚到5mm的过渡区，这个加厚区不是随意设置的：一方面是五个棱边的金属液会在中心位置汇流，局部加厚可以减少冷隔缺陷的产生概率，另一方面中心位置预留了M3的内螺纹安装孔位，加厚区可以保证螺纹攻丝后的有效啮合长度达到6mm，满足后续安装固定的强度需求，不会因为壁厚太薄导致螺纹滑牙。安装边界方面，整个五角星的外接圆直径控制在100mm，安装面为中心位置的圆形凸台，凸台直径12mm，凸台高出铸件背面1.5mm，这个设计是为了让安装时铸件与安装基板之间形成均匀的贴合面，避免因为铸件背面的轻微成型误差导致安装倾斜，凸台上的两个定位销孔中心距为8mm，销孔直径2mm，安装时可以先通过定位销完成预定位，再通过中心螺纹孔锁紧，整个安装过程不需要额外的辅助支撑，适合批量装配的生产线作业。

　　从铸造工艺适配性来说，这个结构完全适配砂型铸造与低压铸造两种工艺，不需要设置复杂的抽芯结构，分型面选在五角星最大截面的中心平面，上下模的型腔深度对称，合模时的错位公差可以控制在0.1mm以内，完全满足装饰件的外观精度要求。在实际应用场景中，小尺寸版本的该铸件可以作为机械设备的品牌标识镶嵌件，通过背面的螺纹柱直接固定在设备外壳的预留安装位，表面经过抛光镀金处理后可以达到装饰级的外观效果；大尺寸放大版本的同构型铸件，可以作为户外景观雕塑的单元模块，通过调整壁厚到8mm、加大安装凸台尺寸，就能满足户外抗风载、抗腐蚀的使用需求，棱角处的微小圆角在放大后不会影响视觉上的锐利感，反而能减少户外使用时的棱角磕碰损伤，降低后期维护成本。

　　设计过程中特意规避了常规五角星造型容易出现的壁厚不均问题——很多新手设计的五角星铸件会在棱边位置做等厚处理，导致中心位置壁厚过薄、尖角位置壁厚过厚，浇注后容易出现中心缩孔、尖角缩松的缺陷，这款结构在建模时就通过曲面偏移的方式做了壁厚的均匀化处理，每个位置的壁厚偏差控制在±0.2mm以内，浇注后的成品变形量可以控制在0.15mm以内，不需要后续大量的校形工序。另外，背面的安装凸台与主体结构的连接处做了R2mm的过渡圆角，避免安装锁紧时凸台与主体连接处出现应力断裂，这个位置的圆角在正面完全不可见，不会破坏五角星正面的整体造型完整性，兼顾了结构强度与外观效果。对于铸造生产端来说，这个结构的浇口可以设置在中心凸台位置，金属液从中心向五个尖角同步充型，充型路径长度一致，不会出现某个尖角因为充型距离过长导致的冷隔缺陷，浇口残留位置在安装凸台的端面，安装后会被基板完全遮挡，不需要额外的打磨工序处理浇口痕迹，能有效降低后续的表面处理成本。
