木质桌面投石机趣味结构设计

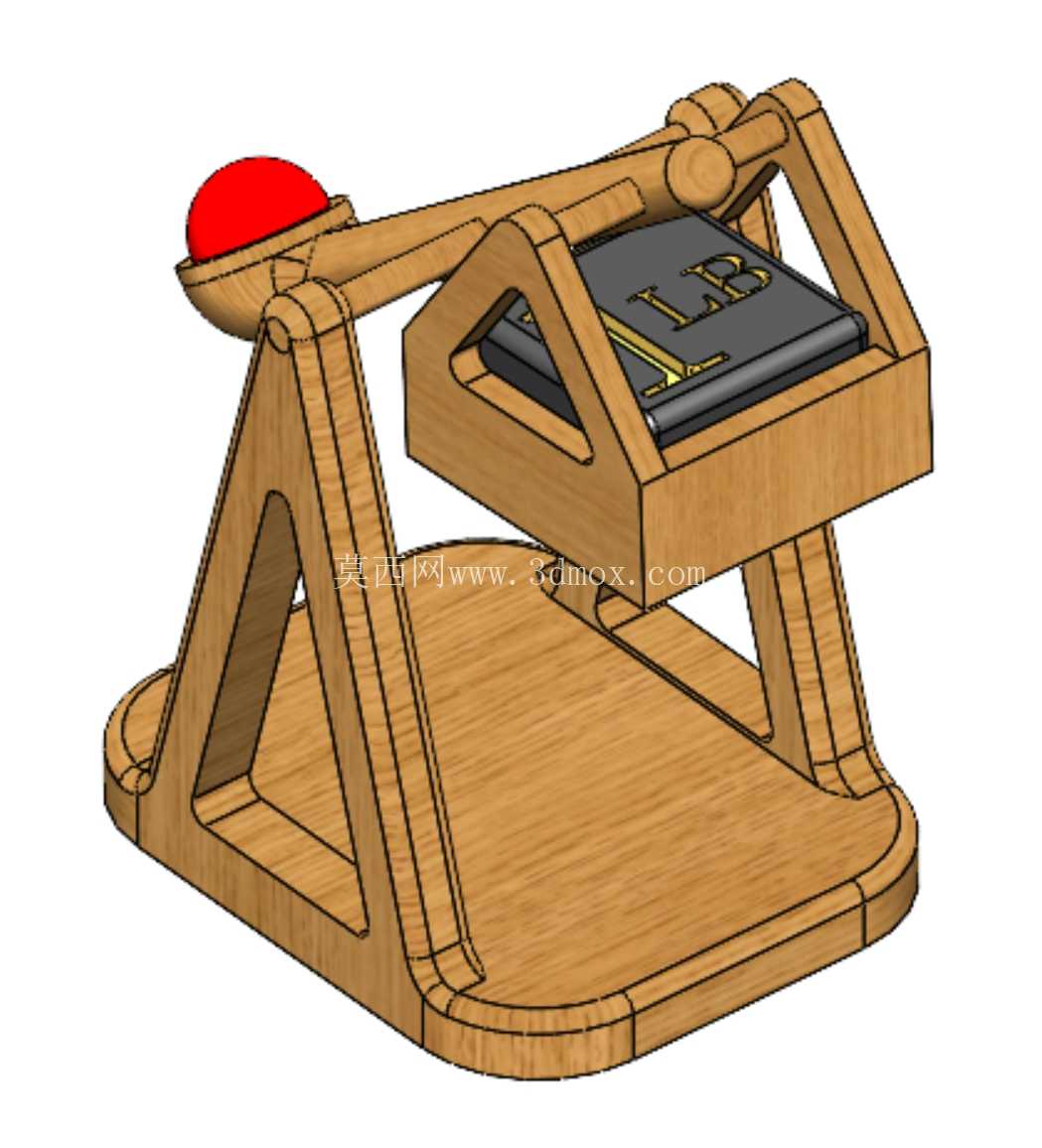

这款桌面投石机采用层压木质板材拼接结构，整体为对称式三角支撑布局，底座采用圆角矩形整板设计，两侧支撑臂通过三角镂空结构实现减重与结构强度的平衡，支撑臂与底座、抛射臂的连接位均采用同轴销轴铰接，保证转动副的同轴度与运动顺滑度。抛射臂末端设置半球形载物窝，可容纳直径20mm以内的球形抛射物，臂身中部设置触发式限位卡槽，与底座中部的配重承载台配合实现待发状态锁定。配重承载台预留标准配重块安装位，可通过增减配重片调整抛射力矩，适配不同重量抛射物的投射需求。

从实际应用场景来看，该结构并非用于工程作业，而是作为机械原理教学演示、运动仿真验证的具象化载体，可直观展示杠杆力矩转换、重力势能转化为动能的物理过程，也可作为桌面拼装模型供结构爱好者验证铰接机构的运动干涉情况。设计过程中优先考虑了无金属连接件的全木质拼装可行性，所有拼接位均采用插槽加过盈配合的连接方式，支撑臂与底座的插槽深度设置为12mm，配合0.2mm的过盈量，无需胶水即可实现稳定装配，同时方便拆解重组。

结构设计上，抛射臂的转动行程经过限位校核，最大仰角限制在45度，避免抛射物反向回落，铰接点的位置经过力矩配比计算，配重端力臂与抛射端力臂比例为1:3.2，在配重块重量为100g时，可将10g的球形抛射物投射出2.5m左右的距离，适配桌面场景的使用边界，不会因投射距离过远造成使用不便。整体外形尺寸控制在180mm×120mm×150mm以内，可放置于常规办公桌、实验台台面，不占用过多操作空间，底座底部预留四个直径5mm的防滑垫安装槽，可粘贴橡胶防滑垫避免抛射时整机移位。

在运动模拟验证环节，该结构可直接导入多体动力学仿真软件，对铰接副添加转动摩擦系数、对抛射物添加重力与空气阻力参数，即可复现完整的抛射轨迹，帮助初学者理解力矩、势能转换、抛射角与射程的对应关系。所有板材零件均采用平面切割工艺即可加工，无需复杂的三维曲面加工，零件数量控制在12件以内，拼装流程简单，支撑臂的三角镂空结构同时兼顾了视觉轻量化与结构抗扭强度，在抛射瞬间的冲击载荷下，支撑臂侧向形变量控制在0.3mm以内，不会出现铰接点卡滞的情况。触发机构采用斜面解锁设计，拨动触发拨片即可释放抛射臂，触发力控制在5N以内，操作手感轻盈，同时触发机构的复位弹簧安装位隐藏在配重台下方，不破坏整体外观的简洁性。抛射臂的载物窝采用半球面设计，边缘做圆角处理，避免抛射物在加速过程中出现卡滞，保证抛射轨迹的一致性。
