手摇曲柄驱动体操小人木质玩具机构

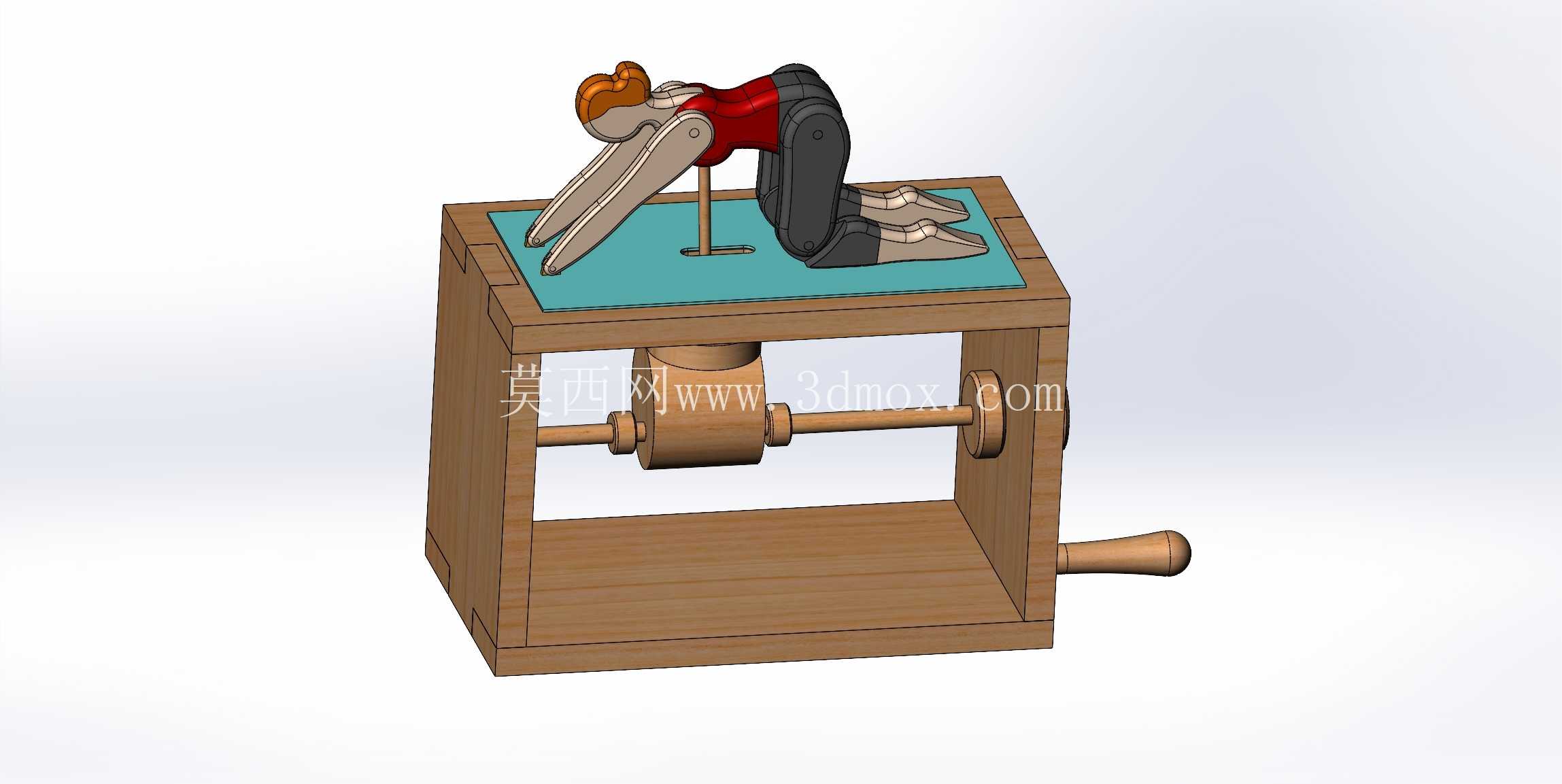

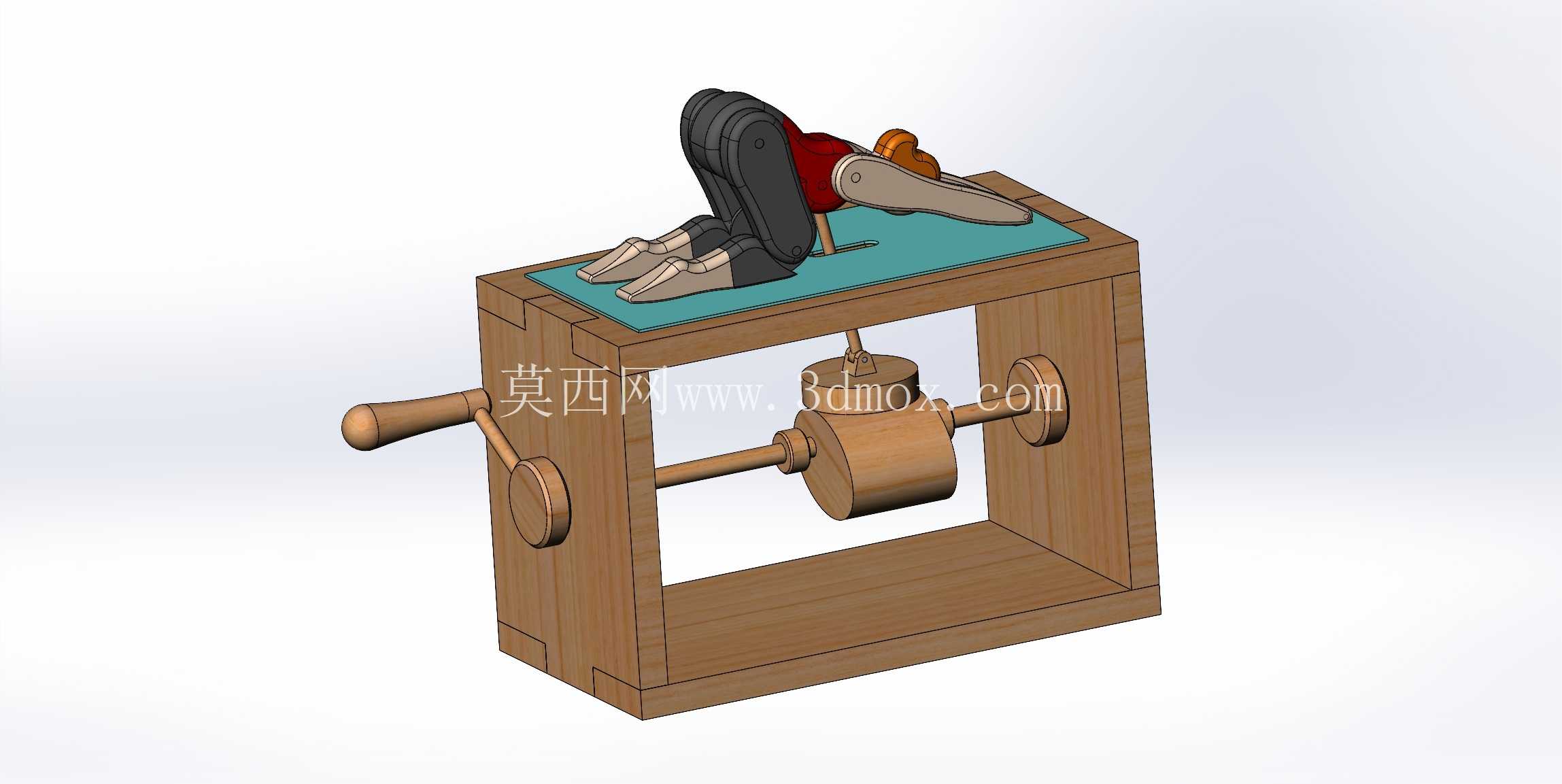

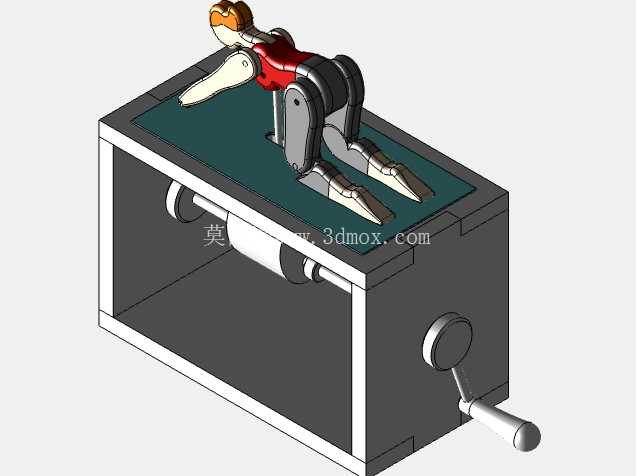

　　该机构为典型的手动驱动趣味机械玩具结构，整体采用木质框架作为承载基体，核心传动路径布置于框架内部空腔，通过侧方伸出的手摇曲柄输入动力，经轴系与凸轮构件将连续回转运动转化为上方人偶的往复体操动作，可直观展示平面凸轮机构的运动转换逻辑，常被用于机械原理科普演示、传统木质玩具开发以及青少年科创教学场景中，帮助学习者理解低副机构与高副传动的运动特性差异。从结构布局来看，承载框架采用拼接式木质盒体结构，上下层板与左右侧板通过榫卯结构拼接，无需额外金属紧固件即可保证整体刚性，框架内部预留的轴系安装空间可完全容纳传动辊与凸轮构件，侧方伸出的曲柄摇臂长度经过运动行程校核，摇臂转动时不会与框架侧板发生运动干涉，摇臂末端的球形握柄贴合人手握持弧度，手动驱动时输入力矩平稳，无需过大握持力即可带动整套机构连续运转。上方的工作台面采用平整薄板嵌装在框架顶部，台面预留的人偶安装孔位与下方凸轮输出端位置精准对齐，人偶构件通过铰接支座固定在台面上，铰接点的转动阻尼经过适配调整，既不会因阻尼过大导致卡滞，也不会因阻尼过小出现动作虚位，人偶的肢体分段采用铰接连接，各段肢体的转动角度范围经过运动仿真校核，可在凸轮驱动下完成连续的俯身、摆臂体操动作，动作轨迹连贯无突变，不会出现构件硬碰撞的问题。

　　传动核心的凸轮构件与传动轴采用过盈配合装配，传动轴两端通过木质轴套支撑在框架侧板上，轴套与轴之间预留合理的转动间隙，无需额外添加润滑介质即可保证长时间运转顺畅，凸轮的轮廓曲线根据人偶的目标动作轨迹反向推导设计，升程与回程段的曲线过渡平滑，可将传动轴的连续回转运动转化为人偶铰接点的规律往复摆动，整套传动链无冗余构件，动力传递路径短，手动驱动时的能量损耗极低，即使是低龄使用者也可轻松摇动手柄实现完整动作演示。

　　从安装边界来看，整套机构的底部为平整框架底面，可直接放置在水平桌面使用，无需额外固定工装，整体外轮廓无尖锐突出构件，所有边角均做倒圆角处理，符合玩具类产品的安全设计要求，人偶构件的动作范围完全覆盖在台面上方区域，运动过程中不会超出框架外轮廓，不会对周边放置的物品造成触碰干扰。在实际应用层面，该类机构除了作为趣味玩具使用外，还可作为机械原理教学的具象演示教具，将抽象的凸轮轮廓设计、运动行程匹配、铰接点自由度约束等知识点通过可视的动态动作展现出来，降低机械入门学习者的理解门槛，同时该结构的设计思路也可拓展应用到小型动态文创摆件、橱窗动态展示装置的开发中，通过更换不同轮廓的凸轮构件，即可实现不同的动作输出效果，适配不同的展示主题需求。

　　在结构设计过程中，需要重点关注凸轮轮廓与人偶肢体铰接点的位置匹配关系，若凸轮升程设计过大，会导致人偶动作幅度过大出现铰接点脱开的问题，若升程过小则会导致动作幅度过小，视觉展示效果不足；同时传动轴的同轴度需要严格控制，若两端轴套孔存在同轴度偏差，会导致手摇驱动时出现卡滞、阻力过大的问题；人偶各铰接段的长度比例也需要结合动作轨迹做匹配调整，避免动作过程中出现肢体干涉的问题，木质构件的加工精度需要控制在合理公差范围内，拼接处的缝隙过大会导致整体框架刚性不足，运转时出现晃动异响。
