适配激光切割工艺的镂空雷神锤结构设计

这款镂空雷神锤结构，核心面向激光切割钣金加工场景设计，整体采用平板件拼装的结构逻辑，所有组成零件均可通过平面激光切割设备一次性加工完成，无需额外的复杂曲面铣削、铸造成型工序，能够大幅降低小批量定制、文创摆件加工的生产门槛。从实际应用场景来看，该结构既可以作为金属工艺摆件的拼装套件，面向手工爱好者提供可自行组装的金属文创产品，也可作为激光切割加工的教学演示案例，帮助初学者理解平面板材拆分、拼装卡扣定位的设计逻辑，同时也能作为展会、活动中的创意展示道具，凭借通透的镂空结构获得更强的视觉辨识度。

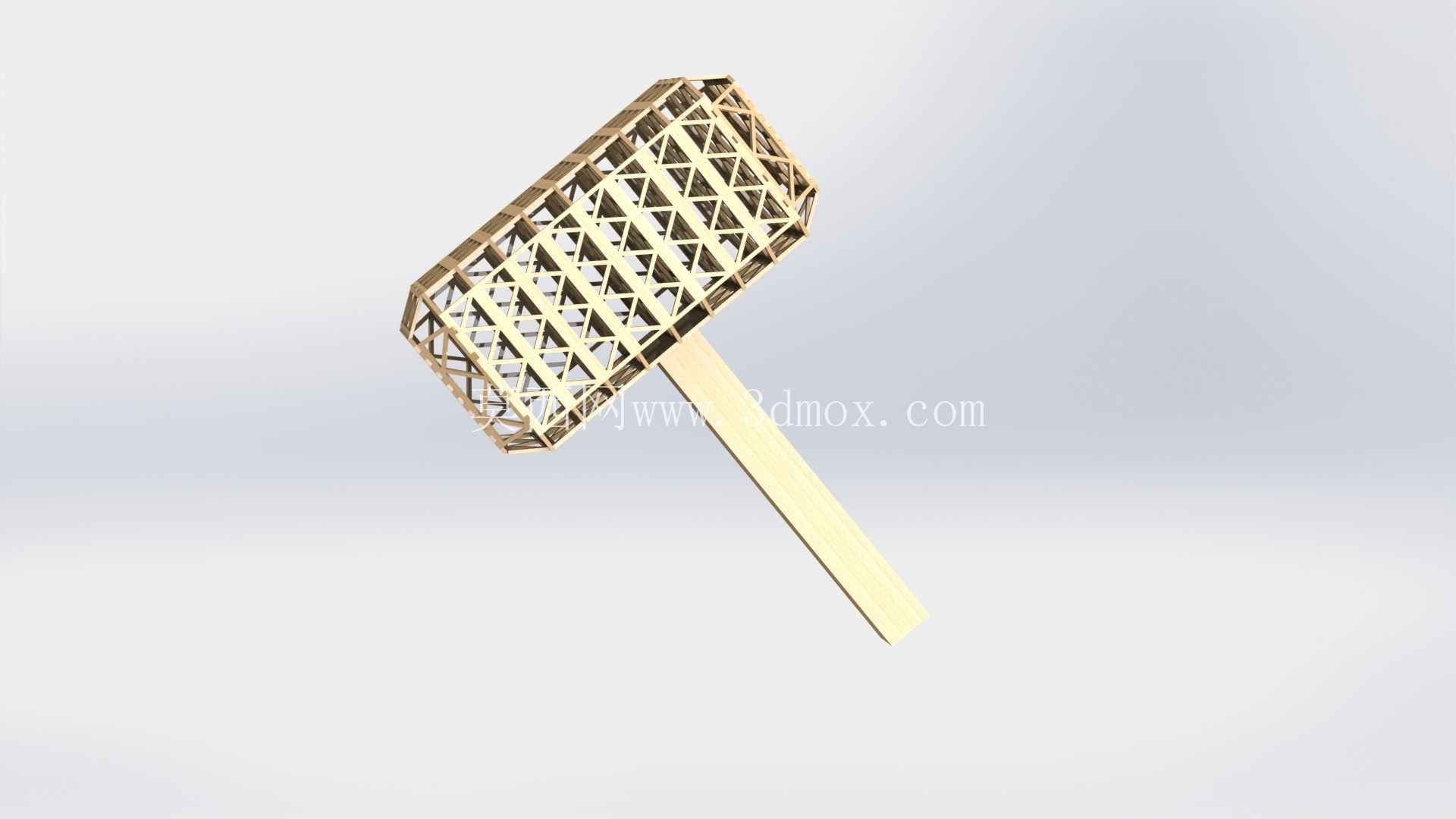

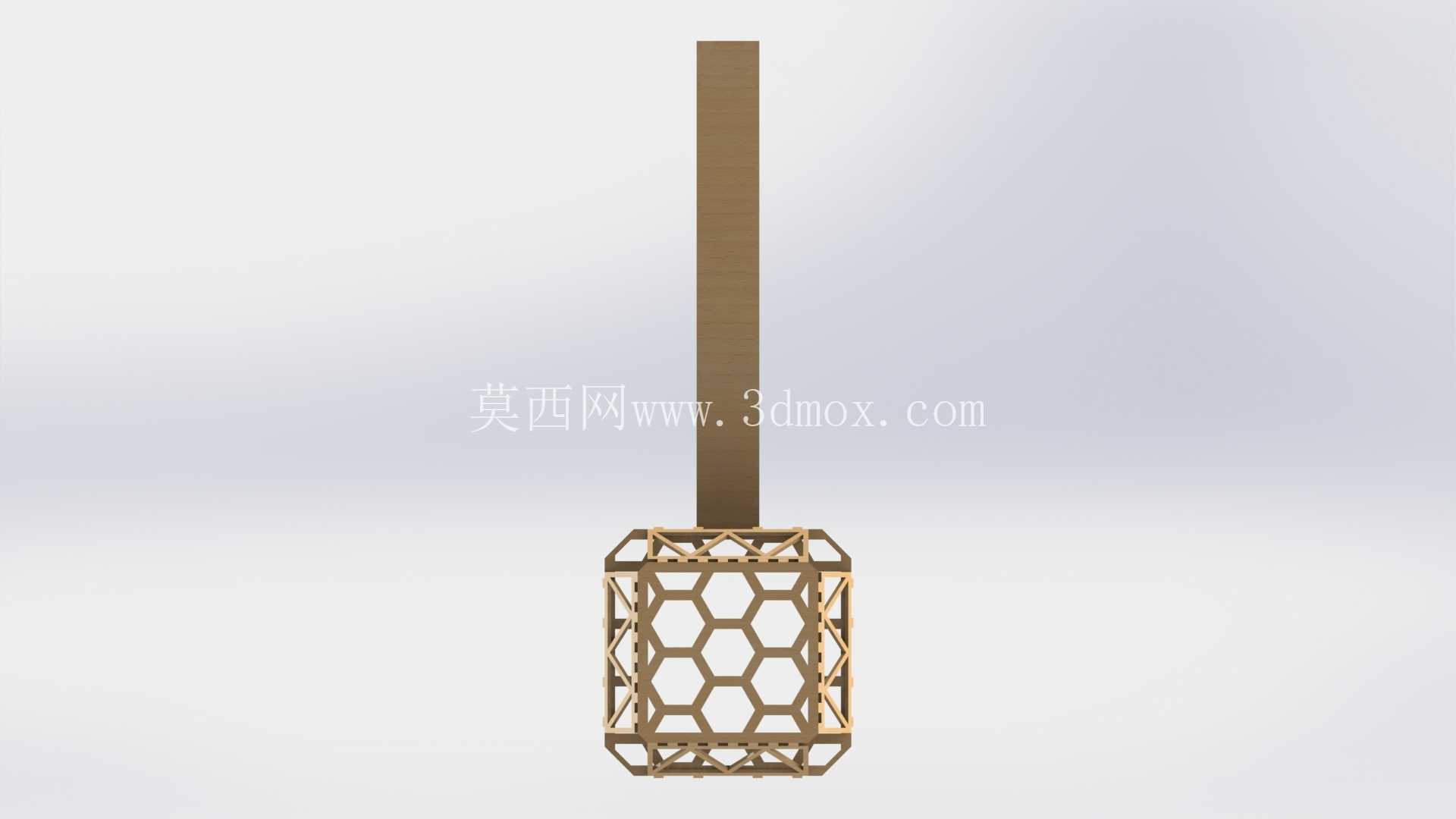

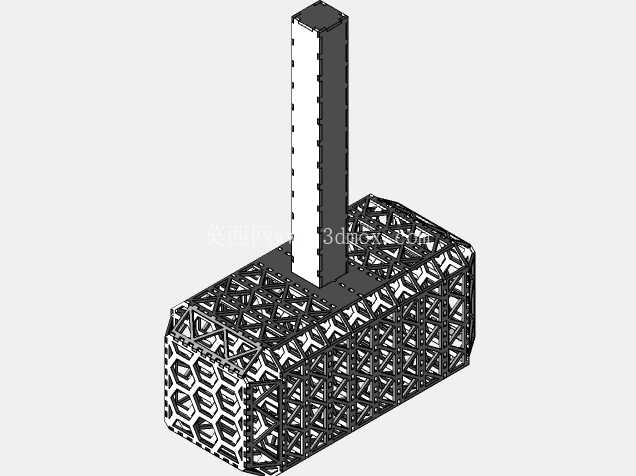

设计过程中优先考虑了激光切割的工艺边界，所有板材拼接处的卡扣尺寸均按照常用金属板材的厚度公差做了适配，预留了0.1-0.2mm的装配间隙，既能够保证拼装时的顺畅度，也避免间隙过大导致组装后结构松动。锤体部分采用三角网格镂空的结构形式，并非单纯为了视觉效果，而是在保证整体结构刚性的前提下，尽可能减少材料用量，同时降低激光切割的加工时长——三角网格的排布方向顺着锤体的受力路径设置，当锤体承受横向、纵向的外力时，网格筋条能够均匀分散应力，避免局部应力集中导致的结构变形，相比实心结构重量降低60%以上，同时保留足够的结构强度，满足日常手持、摆放的使用需求。

锤柄部分采用长条形平板弯折加卡扣固定的结构，无需焊接工序，仅通过零件之间的互锁结构即可完成与锤体头部的连接，锤柄的截面尺寸按照成年人手掌握持的舒适范围设计，握持处的边缘做了圆角过渡处理，避免激光切割后残留的锐边划伤使用者，同时在锤柄与锤头的连接位置设置了双重卡扣定位，组装后不会出现锤头转动、松脱的问题。所有零件的切割路径均做了共边优化设计，相邻零件的轮廓边尽可能重合，能够进一步减少激光切割的空行程时间，降低加工成本，同时所有零件的排版均可在常规幅面的板材上完成，无需使用超大尺寸板材，适配市面上绝大多数中小功率激光切割机的加工范围。

从安装边界来看，所有零件拆分后均为平面形态，单块零件的最大尺寸不超过400mm，能够适配常规幅面的金属、亚克力、木板等多种切割材料，用户可根据自身需求选择不同厚度、不同材质的板材进行加工，组装完成后的整体尺寸控制在350mm左右的总长度，锤头部分的长宽高比例参考了传统雷神锤的视觉比例，同时结合镂空结构做了轻量化调整，摆放时的重心落在锤柄靠近锤头三分之一的位置，无论是手持握持还是作为摆件放置在台面上，都能保持稳定的姿态。结构设计中规避了激光切割难以实现的极小内角、超窄筋条等特征，所有筋条的最小宽度均大于2mm，保证切割过程中不会出现烧穿、筋条变形的问题，所有内角处均设置了工艺释放槽，避免板材弯折或拼装时出现应力开裂的情况。

不同于常规的一体成型锤子结构，这款拼装式镂空雷神锤在设计时充分考虑了不同加工场景的适配性，无论是金属板材加工还是非金属板材切割，都无需修改核心结构尺寸，仅需根据板材厚度微调卡扣的配合尺寸即可完成适配。拼装过程无需专用工具，仅靠手工即可完成全部组装流程，零件之间的定位结构做了防呆设计，不同位置的卡扣尺寸存在细微差异，避免组装时出现零件装反、装错的问题。锤体表面的镂空网格同时具备装饰与减重的双重作用，光线穿过网格时会形成规律的光影效果，作为展示摆件时能够呈现出更丰富的视觉层次，同时镂空结构也减少了材料的使用量，对于小批量定制生产来说，能够有效控制单套产品的材料成本。
