木质弹珠台游戏结构件三维设计

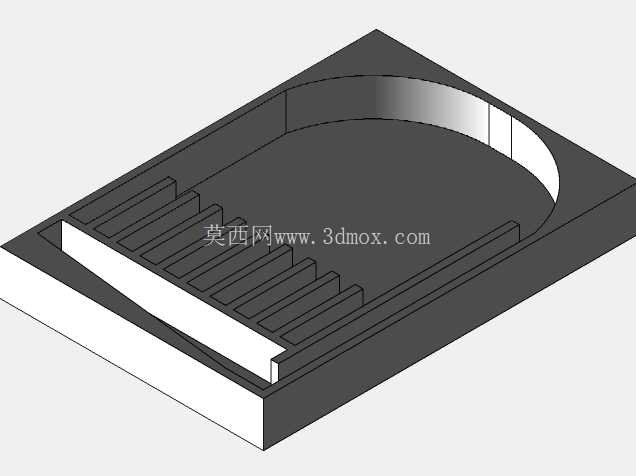

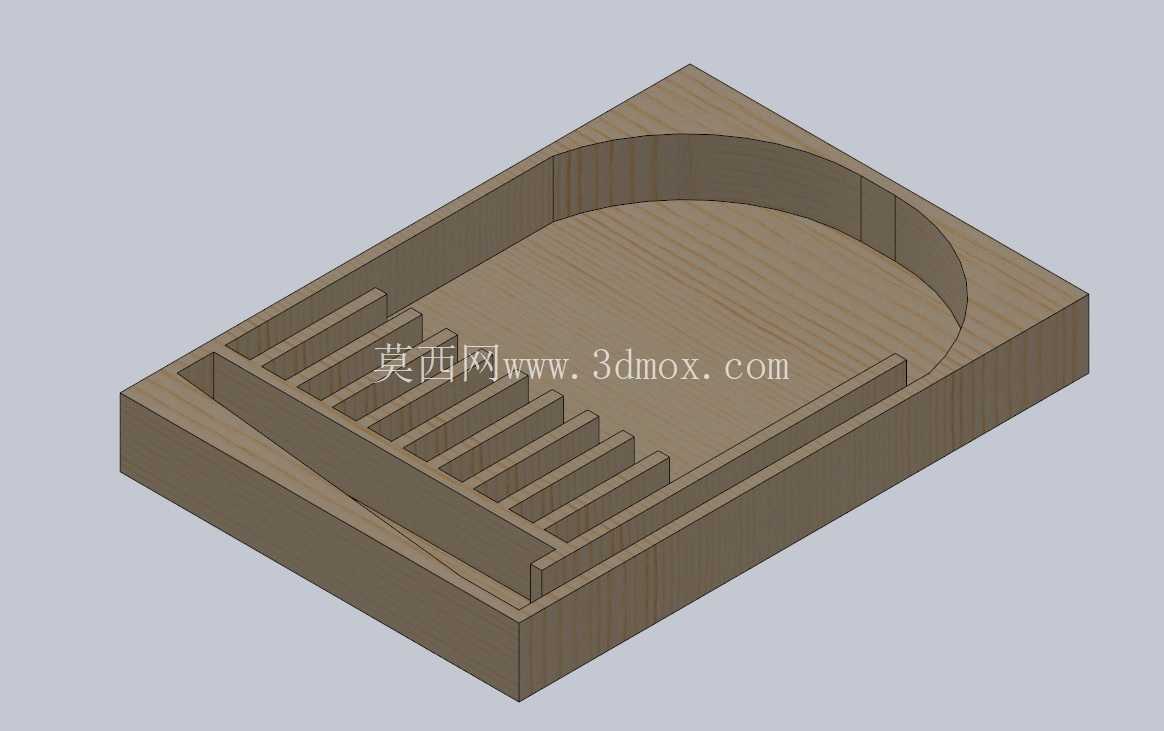

　　这款弹珠台结构件的设计，最初是面向桌面休闲教具与小型木质娱乐装置的加工需求展开，在做结构拆解前，首先要明确其实际应用场景：既可以作为青少年科创实践的结构教学载体，用来演示重力导向、路径分流的基础物理原理，也可以作为桌面休闲玩具的核心承载基体，适配小尺寸钢珠的弹射、滚动、路径导向全流程动作。从功能特性来看，整个构件采用一体化槽式结构，主体为矩形基座搭配一端的圆弧收边围挡，内部设置多道平行的分隔肋条，这些肋条并非等距均匀排布，而是根据弹珠滚动的动能衰减规律做了间距微调，靠近弹射端的肋条间距稍窄，用来对高速弹出的弹珠做初步减速分流，靠近圆弧围挡端的区域留足无肋的开阔空间，作为弹珠回弹的缓冲区域，避免弹珠因高速撞击围挡出现弹跳脱轨的问题。

　　在设计思路上，首先要确定弹珠的适配规格，常规桌面弹珠台使用的8mm直径钢珠，其滚动过程中的侧向偏移量最大不超过3mm，因此围挡的高度设置为12mm，既能够完全限制弹珠的脱出边界，又不会因为围挡过高遮挡观察视线；内部的分隔肋条高度设置为6mm，刚好能够对滚动的弹珠形成路径导向，又不会因为肋条过高导致弹珠卡滞在肋条间隙中。基座的整体外形尺寸控制在180mm长、120mm宽、15mm厚的范围内，这个尺寸边界刚好适配常规桌面的摆放空间，不需要额外的安装固定结构，直接平放在桌面即可使用，基座底部做了0.5mm的整面下沉处理，相当于在边缘形成一圈微小的支撑边，能够抵消木质材料加工后的平面度误差，避免放置时出现晃动。

　　在结构细节处理上，圆弧围挡的内表面做了R15的顺滑过渡，没有直角棱角，弹珠撞击时能够沿着圆弧面顺滑回弹，不会出现直角碰撞导致的动能无规则耗散；分隔肋条的两端都做了1mm的倒角处理，一方面是避免木质加工时出现边缘崩茬，另一方面也能减少弹珠撞击肋条端部时的弹跳幅度。考虑到该构件后续可以通过铸造工艺做批量金属材质的复刻，在建模时所有的拔模斜度统一设置为1.5度，所有的内角都做了R0.8的圆角过渡，避免铸造时出现应力集中导致的开裂问题，壁厚整体保持均匀，基座的底板厚度为5mm，围挡和肋条的厚度均为4mm，没有出现壁厚突变的区域，能够适配砂型铸造或者压铸的工艺要求，不需要额外做工艺补正。

　　从实际使用的角度出发，整个结构没有额外的活动零部件，所有的导向、缓冲、围挡功能都通过一体化的结构实现，后期维护成本极低，只需要在表面做打磨抛光处理即可投入使用，如果作为教学使用，还可以在分隔肋条的间隙位置预留标识粘贴区域，用来标注不同的分值区域，拓展其教学演示功能。建模过程中需要重点关注肋条与底板、肋条与围挡的连接位置的过渡处理，不能出现直角相接的结构，否则无论是木质铣削加工还是金属铸造，都容易在连接位置出现应力断裂的问题；另外圆弧围挡的圆心位置需要与基座的宽度方向中心线重合，保证弹珠回弹时的路径对称性，避免出现弹珠始终偏向一侧的问题。整个结构的安装边界非常宽松，因为不需要与其他外部构件做刚性连接，只需要保证底面平面度公差在0.2mm以内，就可以稳定放置在任意平整台面上，不需要预留螺栓孔或者卡扣结构，进一步简化了加工流程。
