耦合销联动环形周转机构结构设计

项目分类:通用机械零部件 发布时间:2026-05-26 ID:1159239
  • 耦合销联动环形周转机构结构设计
  • 耦合销联动环形周转机构结构设计

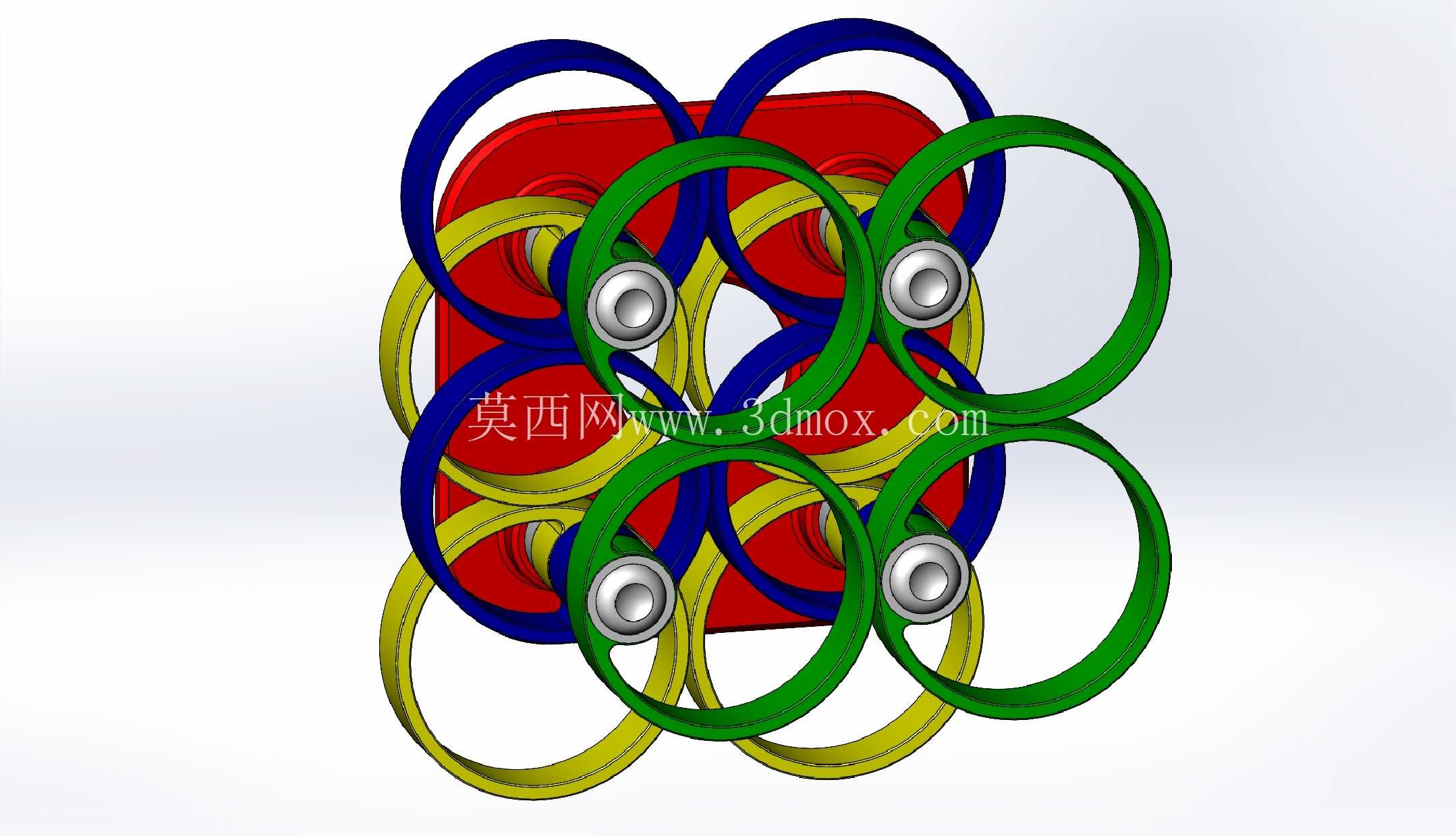

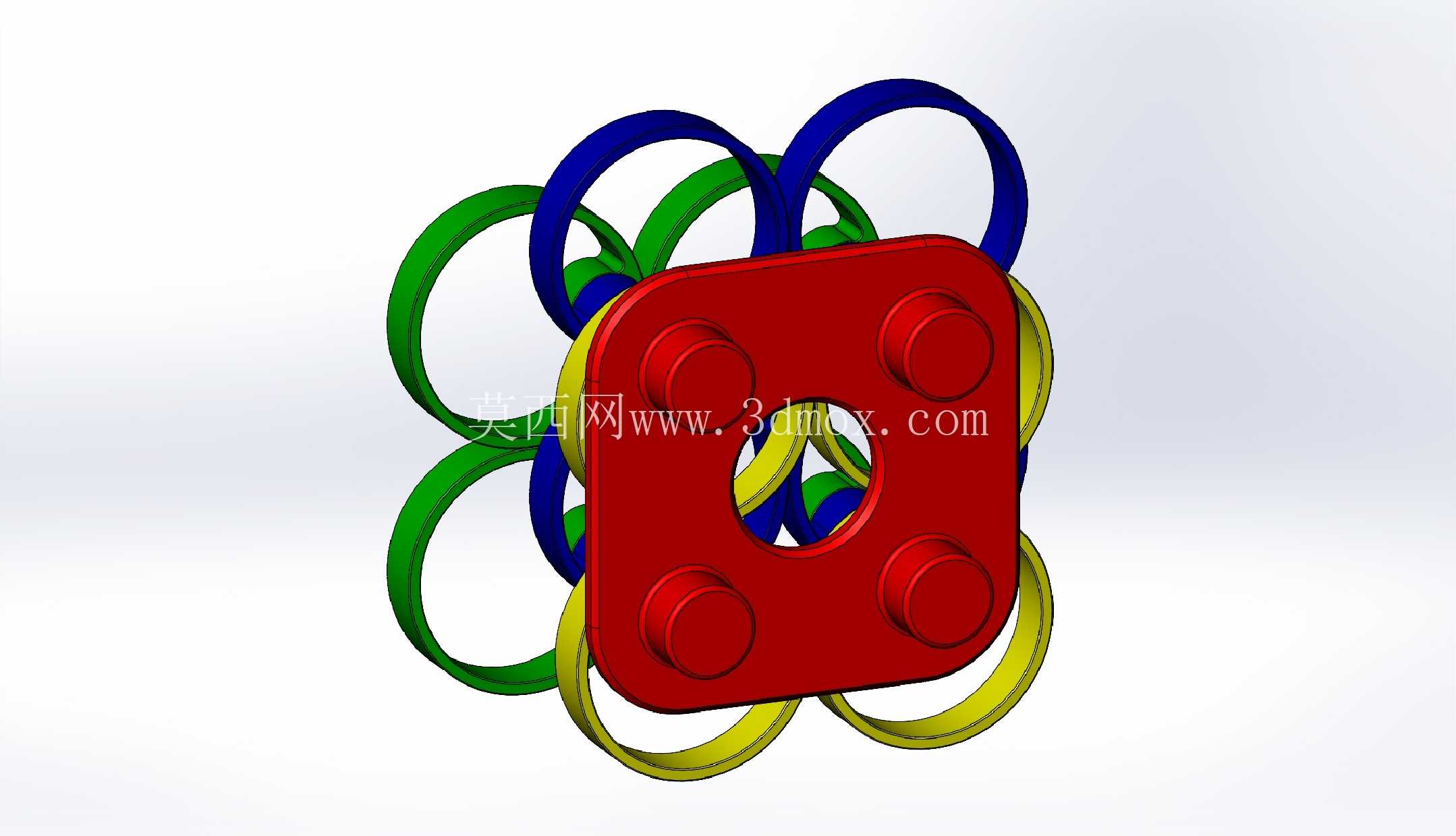

  这套耦合销联动结构,最初是针对小型自动化产线里的多工位同步周转需求做的方案,核心解决的是传统槽轮机构启停冲击大、定位销易磨损的痛点,在小负载、高频率转位的装配工位上适配性很强,比如电子元器件的引脚插接工位、小型五金件的多工序压装工位,都能用到这类传动逻辑。从结构组成来看,中心的方形安装基座是整个机构的承载核心,四个角位的凸台是耦合销的安装定位面,每个凸台上都做了同轴的销孔,销孔的公差带选H7/g6的间隙配合,既保证耦合销转动时无卡滞,又能把径向跳动控制在0.02mm以内,避免传动过程中出现环带错位。基座中心的通孔是动力输入轴的安装位,孔内做了键槽结构,和输入轴通过平键传递扭矩,安装时基座的端面和输入轴的轴肩要贴合,端面跳动公差控制在0.015mm,防止高速转动时整个机构出现动不平衡。外围的彩色环带是联动的执行部件,四个环带分别对应四个工位的周转轨迹,环带和耦合销的接触位置做了圆弧过渡的接触面,没有尖锐棱角,避免应力集中导致的环带断裂,环带的截面是等直径的圆形截面,弯曲半径统一做了3倍截面直径的设计,符合弹性构件的弯曲疲劳强度要求,长时间往复转动也不会出现塑性变形。

  设计时最先敲定的是耦合销的偏心距参数,偏心距直接决定了环带的摆动幅度和工位转位的角度,这里把偏心距设为12mm,对应的环带周转角度刚好是90度,正好匹配四工位的转位需求,不需要额外加角度限位结构,靠机构本身的运动轨迹就能实现精准停位。安装边界上,整个机构的最大外轮廓直径是120mm,基座的安装孔位中心距是60mm,适配市面上主流的40系列铝型材工作台的安装间距,不需要额外做转接板就能直接固定,轴向的总厚度是28mm,在紧凑的自动化设备内部不会占用过多安装空间,适合集成到小型台式装配设备里。

  功能特性上,这套机构没有传统齿轮传动的背隙问题,因为是靠耦合销和环带的面接触传递动力,传动过程中噪音极低,在60次/分钟的转位频率下,运行噪音能控制在45分贝以内,适合对噪音有要求的无尘车间或者实验室类的装配场景。另外环带采用对称式的布局,四个方向的受力完全均衡,转动时的离心力能互相抵消,不需要额外做动平衡校正,装配时只要把四个耦合销的相位角对齐,就能直接投入使用,降低了现场装配的调试难度。实际应用中,这套结构还可以拓展成多工位版本,只要调整耦合销的数量和环带的排布,就能实现6工位、8工位的同步转位,不需要重新设计核心的基座结构,只需要更换对应数量的耦合销和环带即可,模块化程度很高。

  在销和环带的接触位置,设计时预留了润滑脂的存储微槽,每次保养时在微槽里填入少量锂基脂,就能保证连续运行8000小时以上不出现过度磨损,维护成本比传统的槽轮机构低60%左右。另外基座的四个边角都做了R5的圆角处理,一方面是避免安装时划伤操作人员,另一方面也能减少应力集中,提升基座的抗冲击能力,在设备出现意外过载时,基座不会从边角位置出现开裂。环带的材质选型上,日常工况用POM材质就能满足强度和耐磨需求,如果是在洁净室或者有耐腐蚀要求的工位,可以换成PEEK材质,不需要修改结构尺寸就能直接替换。整个机构的动力输入端可以直接连接步进电机或者小型减速电机,不需要额外加减速箱,因为机构本身的传动比是1:1,电机的输出转速直接对应机构的转位频率,电控调试时只需要设定好转位的停顿时间,就能实现稳定的工位切换,不会出现过冲或者定位不准的问题。
