彩色卡通玩具小火车头铸造结构设计

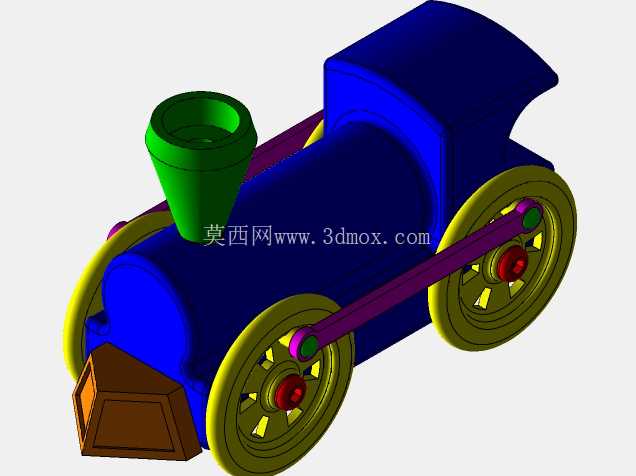

这款卡通风格小火车头铸件，主要面向儿童益智玩具、桌面摆件、文创周边的批量压铸生产场景，在玩具制造、文创礼品加工领域有明确的落地应用空间。从实际生产角度出发，该铸件的设计首先兼顾了压铸成型的工艺可行性与成品的外观表现力，主体车身采用流线型圆弧过渡结构，没有尖锐的棱角与深腔死角，既符合儿童玩具的安全规范要求，也能在压铸过程中保证金属液充型顺畅，减少卷气、冷隔等常见铸造缺陷，后续脱模工序也无需设计复杂的侧向抽芯结构，能有效降低模具加工成本与生产过程中的废品率。

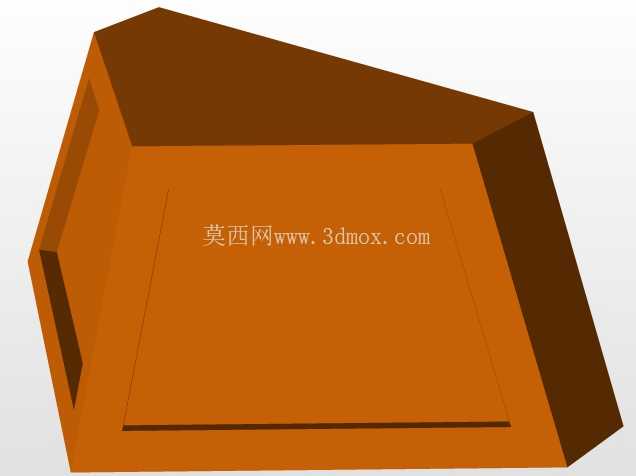

功能层面，该铸件作为玩具火车的核心主体结构，需要预留车轮安装轴孔、装饰件嵌装位、连接卡扣等装配边界：车身两侧的紫色连杆位置对应车轮传动结构的安装槽，尺寸公差控制在±0.1mm范围内，保证装配后车轮转动顺畅无卡滞；车头顶部的绿色装饰件安装位设计了0.2mm的过盈配合余量，无需额外粘接即可实现装饰件的牢固嵌装，减少后续装配工序的工作量；车头前部的棕色缓冲结构安装位采用平面定位设计，能保证缓冲件安装后与车身端面齐平，无明显装配缝隙。

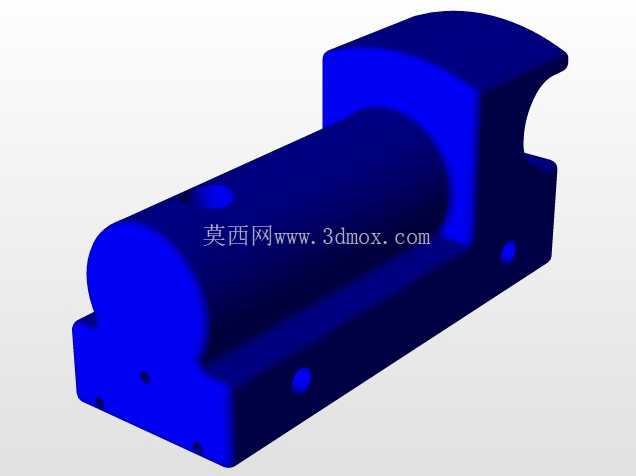

设计思路上，该铸件没有照搬真实火车头的复杂机械结构，而是做了适配玩具产品的简化处理：将真实机车的锅炉、驾驶室等结构整合为一体化的蓝色车身主体，仅通过表面的白色装饰条做视觉分区，既保留了火车头的识别特征，又最大程度减少了铸件的分体部件数量，适合采用锌合金压铸工艺一次成型，后续仅需做表面喷塑、彩印处理即可完成外观加工。车身侧面的加强筋结构隐藏在装饰条下方，在不破坏外观整体性的前提下提升了铸件的结构强度，避免儿童玩耍过程中摔落出现开裂变形的问题。

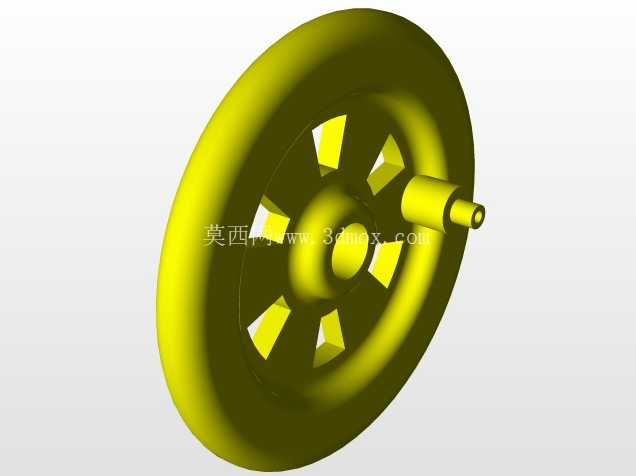

外形尺寸与安装边界方面，该铸件整体长度控制在85mm，宽度38mm，高度45mm，属于小型压铸零件，适配常规160吨冷室压铸机的生产参数，浇口位置设计在车身底部隐蔽处，后续打磨去除浇口残留后不会在外观面留下加工痕迹。车轮安装位的轴心距为52mm，适配直径30mm的玩具车轮，装配后整车离地间隙为6mm，能在平整桌面、普通木质轨道上顺畅滑行，不会出现底盘剐蹭的问题。车身尾部设计有标准的玩具通用卡扣接口，可与同系列的火车车厢部件实现快速拼接，拓展成完整的玩具火车套装，适配市面上主流的木质轨道玩具系统的安装尺寸，具备较好的产品兼容性。

从铸造工艺细节来看，该铸件的壁厚均匀控制在2.5mm，没有出现壁厚突变的区域，能保证压铸过程中金属液冷却速度一致，减少铸件内部缩孔、变形的问题，表面粗糙度可达到Ra1.6，后续仅需简单抛光即可做表面上色处理，无需额外的打磨工序。所有转角位置都做了R0.8mm的圆角处理，既避免了压铸过程中应力集中导致的模具开裂问题，也能保证成品没有锋利边缘，符合玩具产品的安全检测标准。
