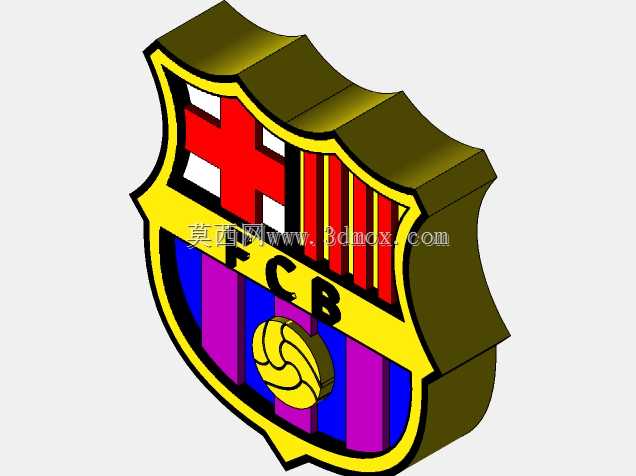

巴塞罗那足球俱乐部立体队徽结构设计

　　这款立体队徽结构的设计，最初是面向体育文创周边的实体摆件开发需求展开，在实际应用场景中，既可以作为球迷周边的桌面装饰摆件，也能适配体育场馆的标识导视系统做嵌入式安装构件，还可作为球迷主题商业空间的墙面装饰浮雕单元使用。从结构设计角度出发，整个造型采用等厚拉伸加边缘倒角的基础逻辑，先提取队徽平面矢量的外轮廓与内部纹样边界，将外轮廓做15度的拔模斜度处理，避免后续实体加工时出现脱模卡滞问题，同时让立体造型的边缘光影过渡更自然，不会出现生硬的直角折边。内部的十字纹样、竖条纹路、字母标识以及足球图案，均采用分层凸起的结构设计，不同纹样的凸起高度做差异化设置：外轮廓盾形边框的凸起高度最高，作为整个造型的基准支撑边框，内部的红黄竖条、

　　红十字区域凸起高度次之，字母与足球图案的凸起高度略低于色块区域，这样的高度差设计既可以让不同纹样在视觉上形成清晰的层级区分，也能在采用注塑或者3D打印加工时，减少薄壁结构的变形概率。在安装边界的考量上，整个模型的背部预留了2mm深度的平整安装基准面，可适配背胶粘贴、螺丝孔位固定两种安装方式，若作为桌面摆件使用，可直接在背部基准面加装配重底座，无需额外调整主体结构；若作为墙面嵌入式标识，可直接将背部基准面与安装基板贴合，外轮廓的拔模斜度刚好可以嵌入预先开好的安装槽内，边缘缝隙控制在0.2mm以内，无需额外打胶填补。设计过程中特意对所有内部纹样的转角做了R0.5mm的圆角处理，避免尖锐转角在加工时出现应力集中导致的崩边问题，

　　同时也能提升日常使用时的触感安全性，不会出现划手的情况。针对不同的加工工艺适配，整个模型的壁厚统一设置为2.5mm，既满足注塑工艺的最小壁厚要求，也能控制3D打印时的材料损耗，同时保证整体结构的刚性，拿取时不会出现薄壁形变的问题。内部的足球图案采用球面微凸的结构设计，而非平面印刷效果，球面的弧度与整个队徽的立体厚度做匹配，不会出现突兀的凸起感，足球表面的纹路做0.3mm的浅浮雕处理，既保证纹路清晰可辨，也不会因为纹路过深导致积灰难以清理。在实际的结构验证阶段，特意对模型的重心做了调整，当作为桌面摆件平放时，重心落在整体造型的几何中心偏下位置，不会出现倾倒的情况；当垂直安装在墙面时，背部的安装面受力均匀，

　　不会因为局部应力过大导致安装脱落。整个造型的色彩分区做了清晰的结构分界，不同色块之间预留0.1mm的台阶差，方便后续做分色喷涂或者多材质镶嵌处理，无需额外做遮罩工序，能有效降低后续表面处理的加工成本。对于文创类机械结构设计而言，这类标识类立体模型的核心难点在于平衡视觉还原度与结构工艺性，既不能为了加工便利简化原有标识的细节特征，也不能完全照搬平面纹样做无差别拉伸导致加工难度陡升、成品良率过低，这款队徽模型在设计时反复调整了各个纹样的拉伸高度与转角参数，在完整还原巴塞罗那队徽所有视觉识别元素的前提下，尽可能简化了不必要的复杂曲面结构，让模型可以适配绝大多数常规加工工艺，不管是小批量的3D打印定制，还是大批量的注塑生产，都能直接调用模型做工艺参数调整，无需二次重构结构。
