双区触控式手持交互操纵装置结构设计

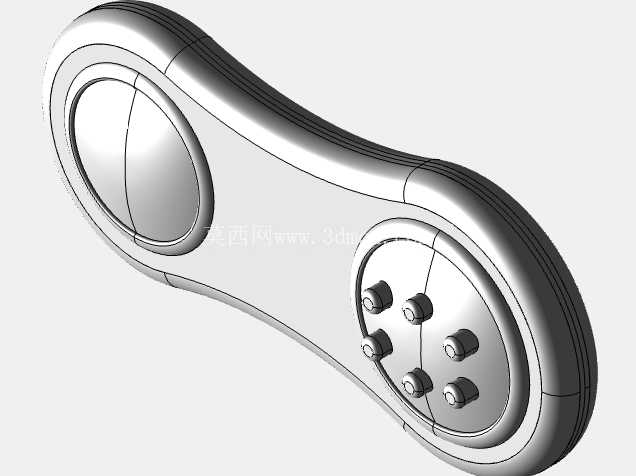

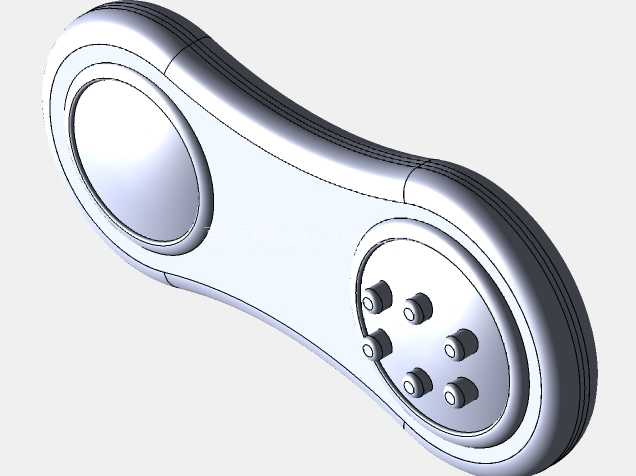

　　这款手持操纵装置的结构设计，核心围绕单手握持的人机交互场景展开，整体采用符合人体工学的流线型弧面轮廓，主体壳体做了三段式分层结构，最外层为软质防滑包覆层，中间为硬质结构支撑层，内部预留了电路板、传感元件与供电模块的安装腔体，整体轮廓的长宽比控制在2.2:1，握持时掌心可完全贴合壳体中部的收腰曲面，手指自然放置时可分别覆盖两端的操作区域，无需刻意调整握持姿势即可完成全部操作动作。

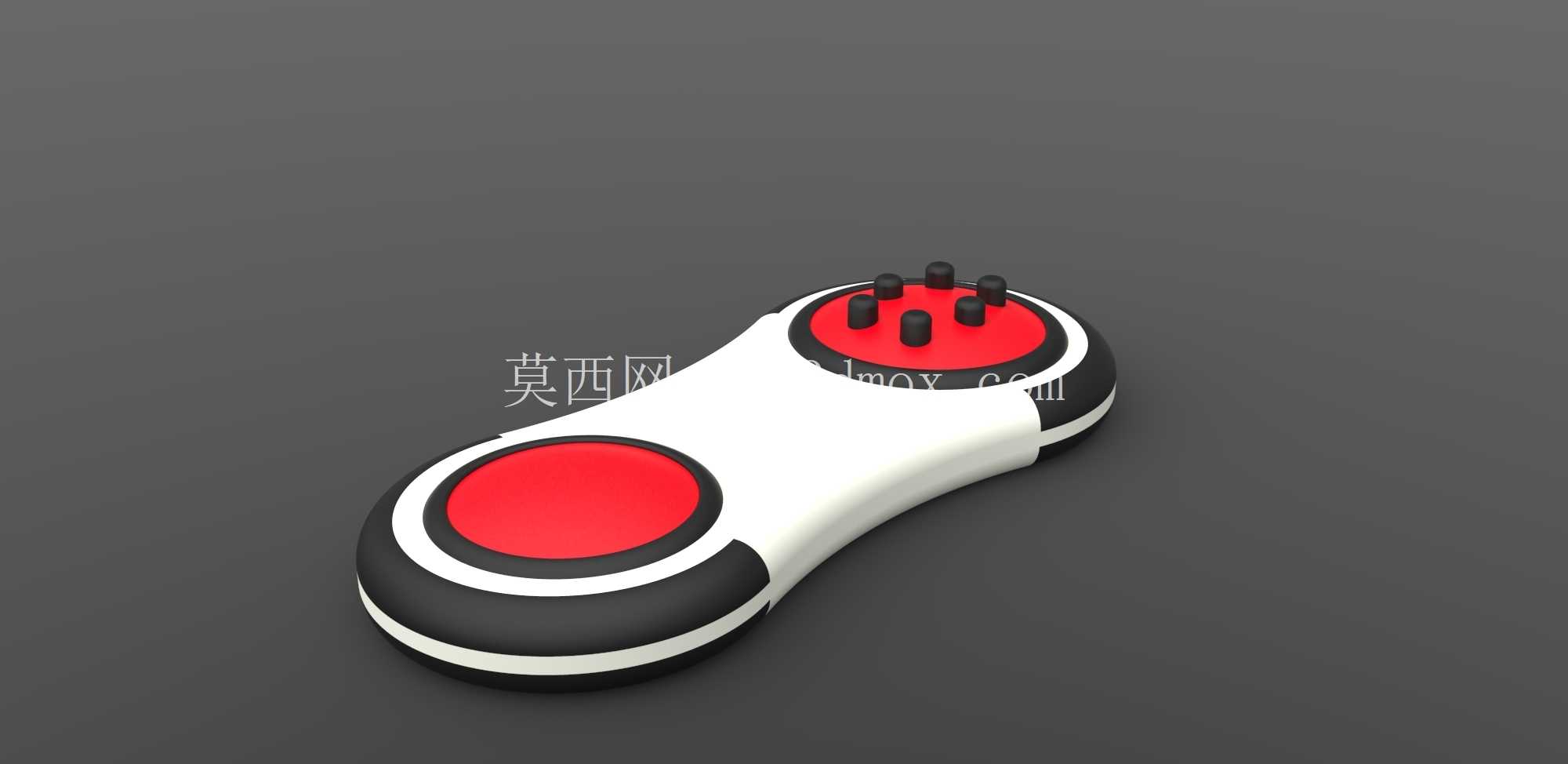

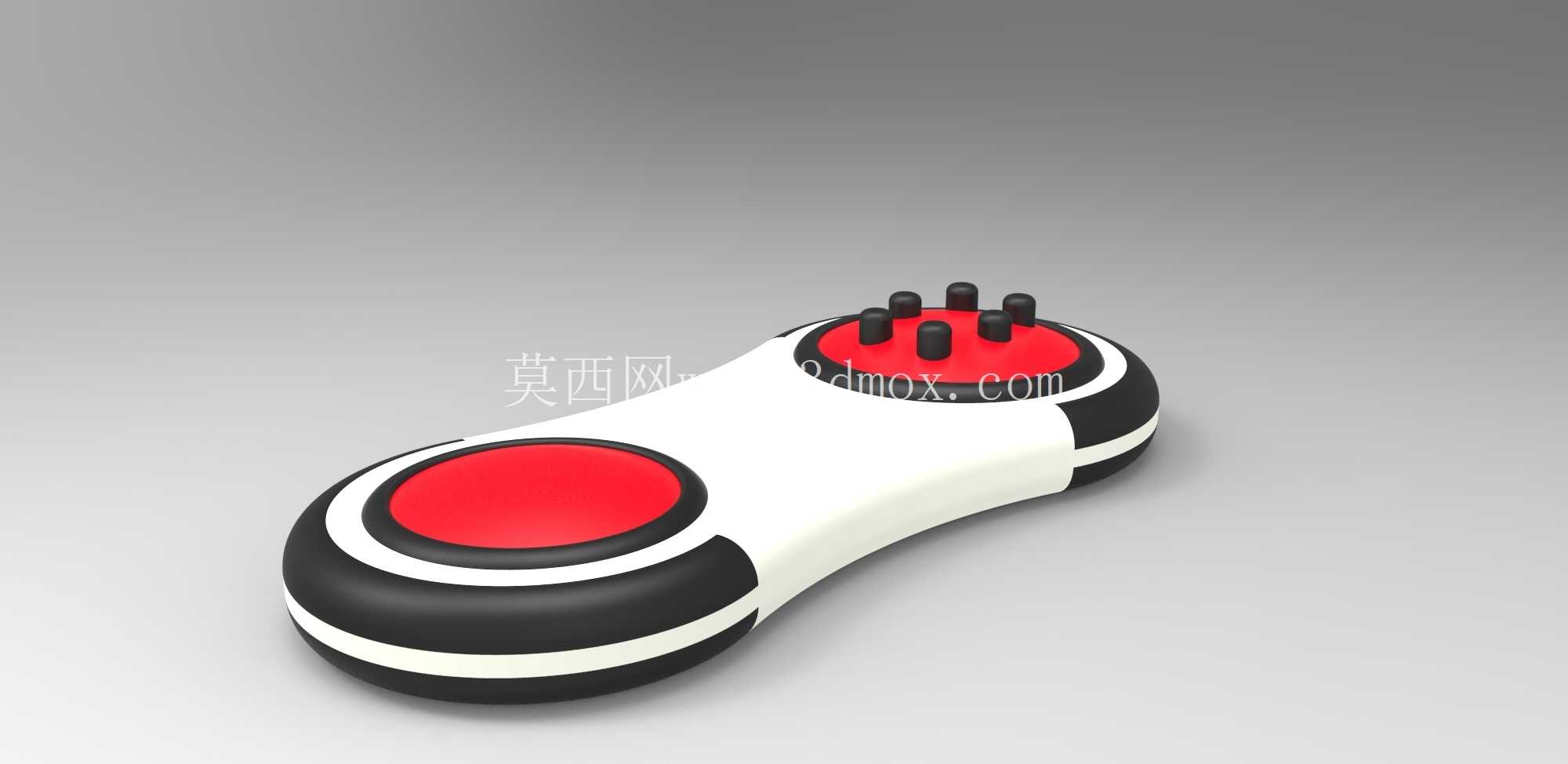

　　装置两端分别设置了独立的操作交互区，一端为大尺寸圆形触控平面，采用内凹式安装结构，触控面比周边包覆层低1.2mm，可避免日常放置时的误触，该区域主要承担确认、长按触发、力度感应输入等功能，触控面下方设置了压力传感层，可识别0-5N的按压力度区间，对应不同的操作指令反馈；另一端为凸起式多点触控阵列，共设置6个独立的柱状触控触点，触点高度为4mm，触点顶部做了圆弧过渡处理，手指盲操作时可通过触感快速区分不同触点位置，该区域主要承担方向控制、多指令快速切换、参数微调等功能，触点之间的间距设置为8mm，符合成年人手指指尖的操作精度范围，可有效减少相邻触点的误触发概率。在实际应用场景中，这类操纵装置可适配小型工业设备的近距离无线操控、虚拟仿真系统的手持交互端、休闲游戏的外接控制设备等多个领域，相较于传统的摇杆式操纵杆，这种全触控的结构设计没有外露的活动机械部件，整体壳体可做到完全密封，防护等级可达到IP54以上，能够适应多粉尘、轻微泼溅的复杂使用环境，同时减少了机械结构磨损带来的寿命衰减问题，长期使用不会出现摇杆漂移、触点松动等常见故障。

　　设计过程中对安装边界做了明确的约束，内部腔体的元器件排布严格遵循分层堆叠原则，压力传感层与主控电路板之间设置0.8mm的缓冲泡棉层，避免壳体受力变形时挤压电路板造成元件损坏，供电模块放置在壳体中部的重心位置，保证握持时整体重量分布均匀，长时间手持操作不会产生明显的疲劳感；壳体的拼接处采用卡扣加超声波焊接的固定方式，无需额外使用螺丝固定，外表面无明显拼接缝隙，既提升了整体结构强度，也优化了外观的整体性。两端操作区的周边都设置了环形的装饰与结构加强筋，既可以在装置跌落时吸收冲击能量，保护内部触控元件不受损坏，也能通过色彩区分不同的操作区域，帮助用户快速识别操作位。

　　在结构强度校核阶段，针对手持设备常见的1.2米自由跌落场景做了专项优化，壳体的边角位置都做了R3以上的圆角过渡，软质包覆层的厚度在边角位置提升至2.5mm，可有效吸收跌落时的冲击能量，避免内部元器件受冲击失效。触控表面采用耐磨的PC材质，表面做了磨砂防指纹处理，长期反复触摸操作不会留下明显的划痕与指纹残留，保持操作面的整洁度。装置整体的重量控制在85g以内，搭配低功耗的主控芯片，可支持长时间的连续使用，无线通讯模块放置在壳体远离手部握持的位置，减少人体对信号的屏蔽影响，保证操控指令传输的稳定性。相较于传统的多按键手持操纵设备，这种双区触控的设计大幅简化了表面的结构复杂度，没有凸起的按键缝隙，日常清洁维护更加方便，同时通过不同的触控手势组合，可实现比传统实体按键更丰富的指令输入功能，在不增加设备体积的前提下拓展了可承载的操作维度。
