星战卢克天行者光剑手柄结构三维建模

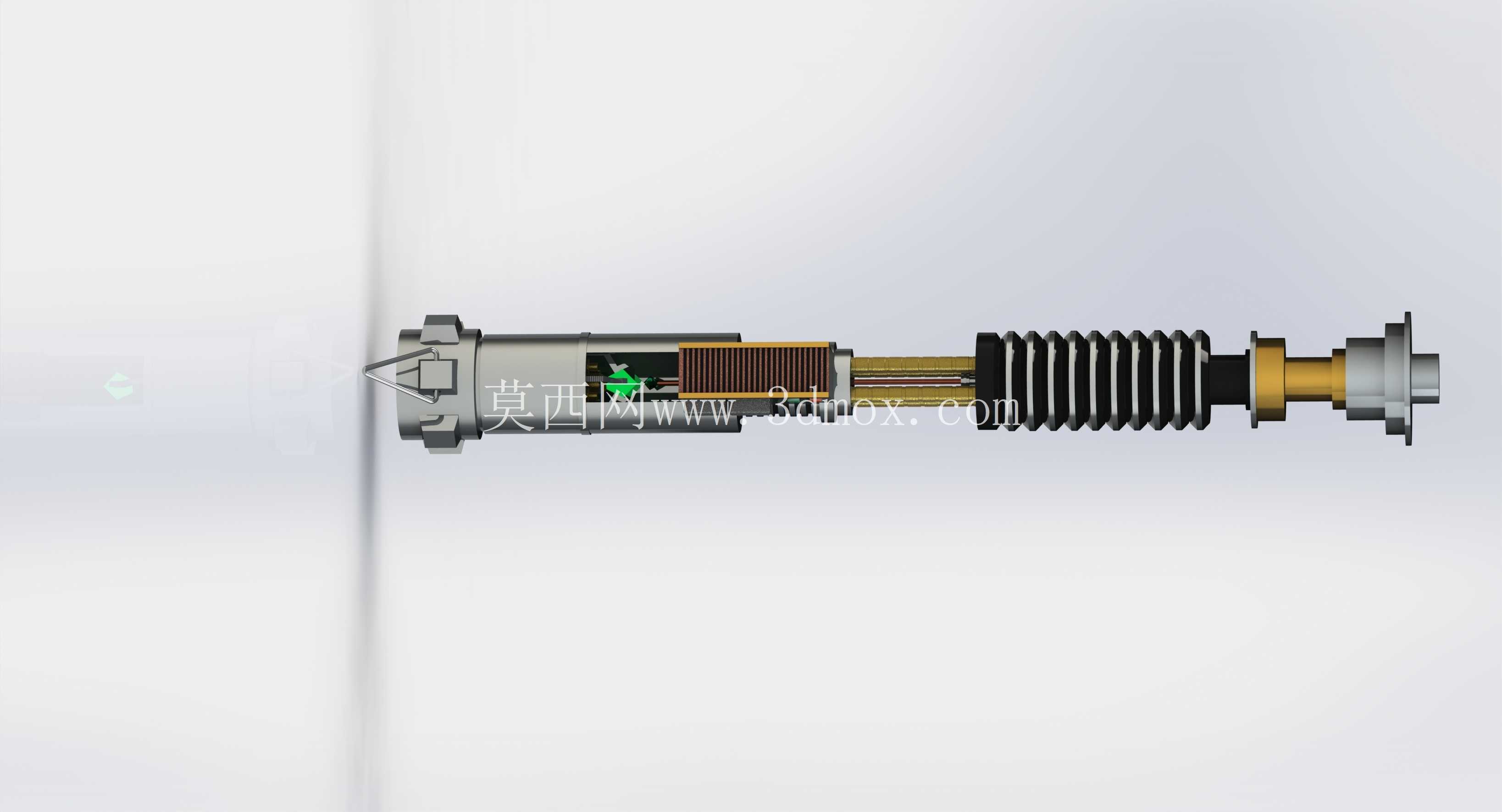

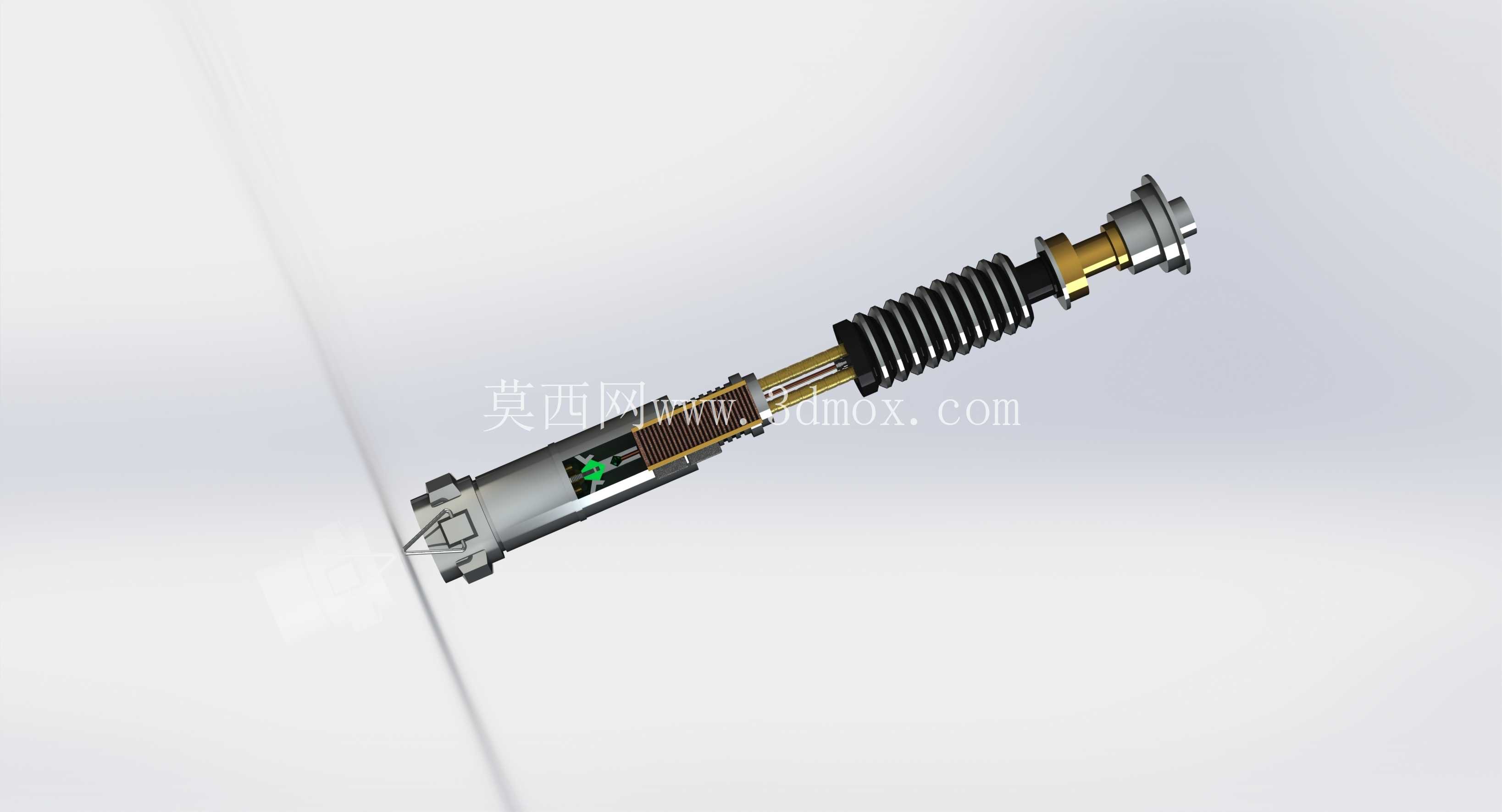

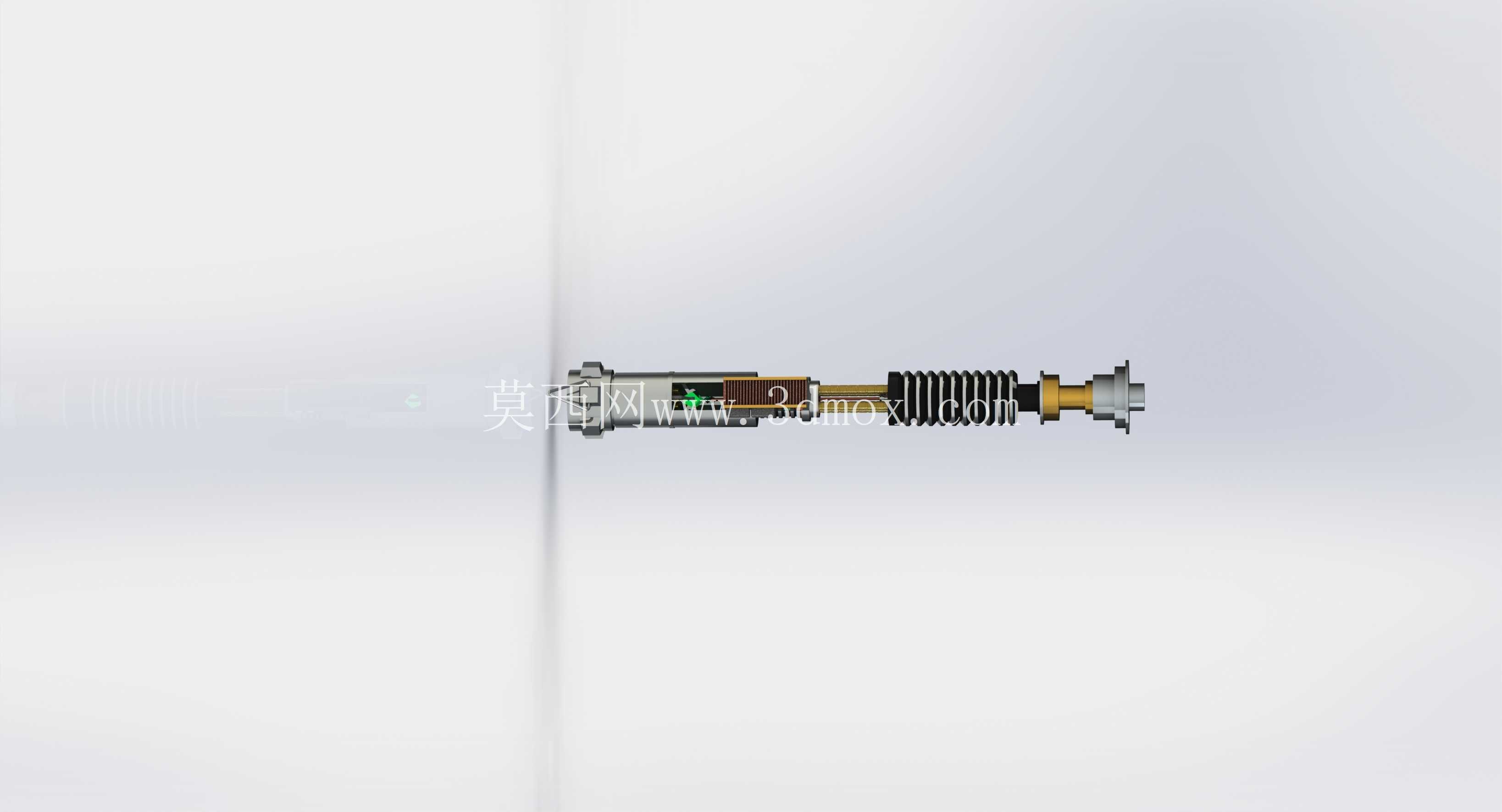

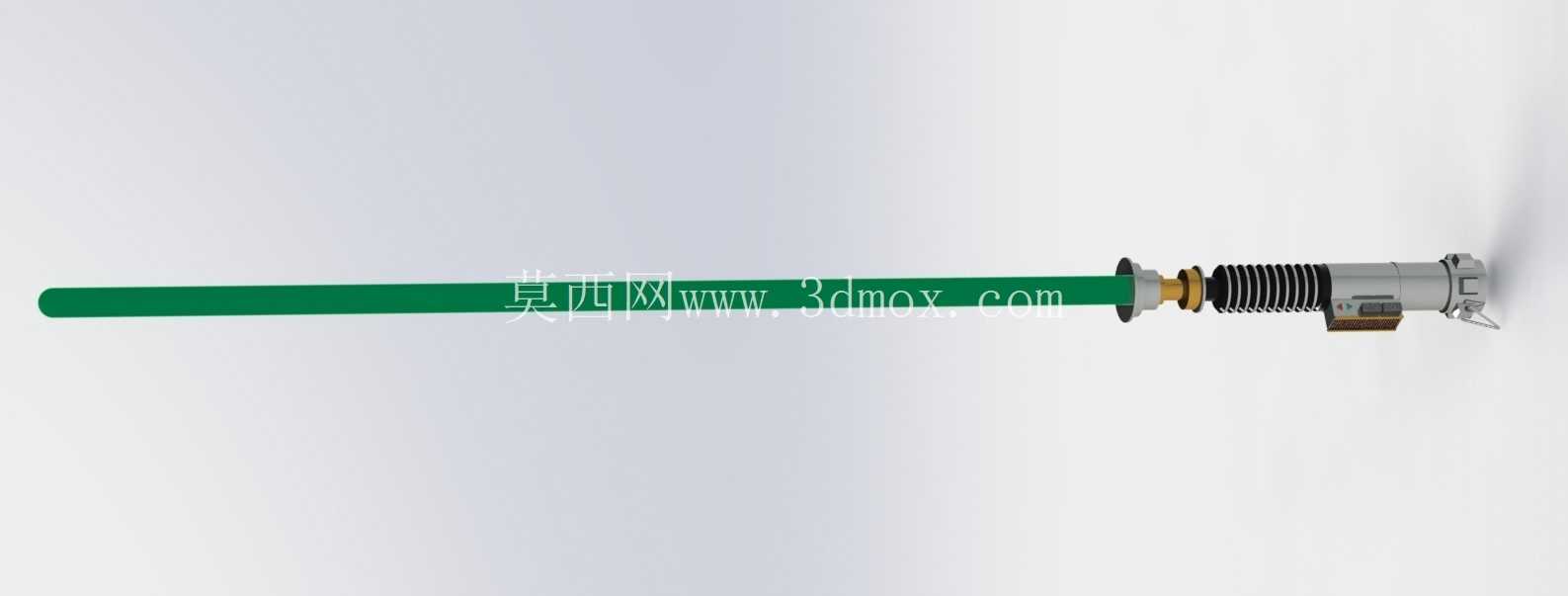

　　该模型还原的是科幻IP中标志性的手持能量武器手柄结构，在实际应用场景中，这类高精度三维结构主要服务于影视道具实体复刻、主题周边衍生品开发、cosplay装备定制以及科幻主题展陈装置制作领域，区别于纯概念化的外观设计，该模型完整还原了手柄内部的层级装配关系，可直接支撑后续的实物加工与功能演示结构开发。从实际用途来看，该结构作为手持握持部件，需要匹配成年人手掌的握持人机工程学要求，整体分段式结构兼顾了外观还原度与实物装配的可行性，每一段的外径尺寸都经过适配，握持段的防滑纹理区域做了等距排布的环形凸棱，凸棱的高度控制在1.2mm，既能够保证握持时的摩擦力，又不会因为凸起过高造成握持硌手的问题，握持段的整体长度控制在110mm，刚好覆盖成年人手掌从虎口到指根的握持区间，符合手持设备的人机尺寸边界。

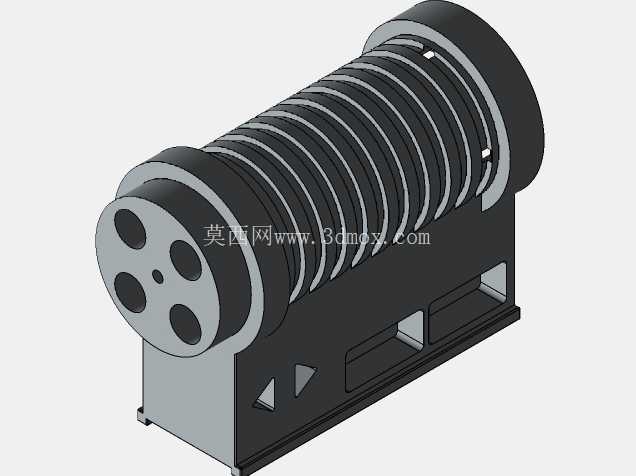

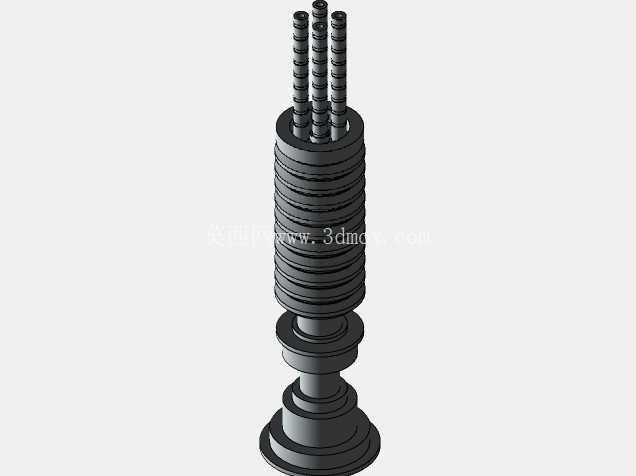

　　从功能特性来看，该结构采用分段式同轴装配设计，从尾端到前端依次分为尾盖组件、电池仓段、控制开关段、能量聚焦腔段、前端发射口组件，各段之间采用螺纹连接配合定位止口，保证装配后的同轴度误差控制在0.05mm以内，避免后续加装发光组件时出现光线偏斜的问题。尾盖部分设计有隐藏式挂绳孔结构，孔位内径3mm，可适配常规的道具挂绳，尾盖端面做了倒角处理，避免握持时尾端棱角剐蹭手腕。电池仓段的内径设计为22mm，可容纳常规的18650锂电池组，仓壁厚度2mm，既保证了结构强度，又预留了足够的内部走线空间，仓体内部设计有两条平行的走线槽，槽深1mm，可将正负极导线完全嵌入槽内，避免装配时导线被相邻段的螺纹剪切破损。控制开关段的侧面预留了10mm×8mm的开关安装位，安装位周围做了下沉0.5mm的定位台阶，可直接粘贴或卡装薄膜开关，开关位置刚好对应握持时拇指的操作区域，无需调整握持姿势即可完成触发操作，符合手持设备的操作逻辑。能量聚焦腔段外部设计有等距排布的散热鳍片结构，鳍片厚度1mm，间距2mm，该结构一方面还原了原作的外观特征，另一方面在实物加装高亮度LED发光组件时，可起到辅助散热的作用，延长发光组件的连续工作时长，鳍片部分的外径比握持段大4mm，形成自然的握持限位，避免使用时手向前滑动触碰前端结构。

　　前端发射口组件采用多层阶梯轴结构，最外层的金属质感装饰环做了滚花处理，既提升了外观细节层次，也方便拆卸维护内部的透镜组件，发射口的内径设计为18mm，可适配常规的亚克力导光棒，导光棒插入深度为30mm，配合内部的定位凸台可保证导光棒安装后不会出现晃动偏斜的问题。从设计思路来看，建模过程中优先保证了各零件的可加工性，所有的内部结构都避免了倒扣特征，采用常规的车削、铣削工艺即可完成单个零件的加工，不需要特殊的五轴加工工序，降低了实物复刻的加工成本；各装配段的螺纹都采用标准公制螺纹，螺距1.5mm，不需要定制特殊规格的丝锥板牙，通用加工工具即可完成装配加工；所有的外观曲面都做了曲率连续处理，没有尖锐的棱角转折，除了功能需要的防滑棱和散热鳍片外，其余外表面都做了R0.3的圆角处理，避免实物使用时划伤使用者。

　　在安装边界方面，整个手柄装配完成后的总长度控制在280mm左右，最大外径32mm，整体重量按照铝合金材质加工估算约为380g，长时间握持不会产生明显的负重感，尾端的平面设计可让手柄竖直放置在水平台面上，不需要额外的支撑支架，前端发射口的同轴基准面与手柄轴线的垂直度公差控制在0.02mm，保证导光棒安装后与手柄保持同轴，不会出现歪头的问题。建模过程中对所有配合面都预留了0.1mm的装配间隙，考虑到3D打印或者金属加工的工艺公差，避免出现零件装配过紧无法组装的问题，内部的走线空间也预留了足够的冗余，可兼容不同规格的驱动板与发光控制模块，支持后续拓展音效、闪光等附加功能，不需要对主体结构做二次修改。
