航模用小型活塞式动力引擎结构设计

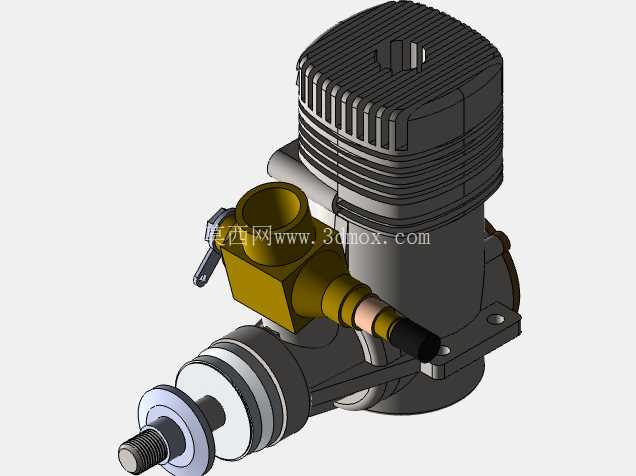

　　这款小型活塞式动力单元，主要面向遥控航空模型、小型遥控车模以及船模的动力配套场景，是小比例遥控动力设备里应用极广的一类动力输出部件。从结构设计来看，整体采用单缸侧置进气的布局，缸体部分设置了密集的环形散热鳍片，这是因为小排量两冲程引擎工作时热负荷集中，依靠自然风冷即可满足持续运转的散热需求，鳍片的间距、高度都经过匹配，既保证足够的散热面积，又不会过度增加整机重量，适配航模对载荷重量的严苛要求。

　　进气化油器采用侧置斜角安装的结构，化油器本体集成了油量调节、进气节流的功能，安装角度匹配缸体进气道的气流走向，能减少进气阻力，让油气混合体更顺畅地进入燃烧室，提升油门响应的灵敏度，这对于遥控模型的操控手感至关重要——操作端的油门指令传递后，动力输出的延迟直接影响模型的操控精度，尤其是做特技飞行动作时，动力跟手性是核心性能指标。输出轴端采用了阶梯轴设计，预留了螺旋桨或者传动齿轮的安装定位面，轴端的螺纹结构用于锁紧固定负载，安装位的轴径尺寸、定位台阶的长度都符合主流航模动力的安装标准，可以直接适配市面上多数常规尺寸的航模桨夹、车模传动齿轮组，不需要额外做转接改装，降低了配套使用的门槛。

　　缸体下部的安装凸台设置了两个对称的安装孔，用于将引擎固定在模型的机架或者安装座上，孔位的间距、凸台的平面度都做了公差控制，保证安装后引擎的主轴与负载的传动轴线同轴，避免运转时出现偏心振动，长时间运转也不会出现连接松动的问题。从设计思路上，这类小引擎优先平衡重量、功率与可靠性三个核心指标，缸体外壳采用轻量化的结构设计，在保证结构强度的前提下尽可能削减非受力区域的材料厚度，散热鳍片的根部做了圆角过渡，避免应力集中导致的缸体开裂，毕竟模型运转时难免会有磕碰、振动，结构的抗疲劳性能直接影响使用寿命。曲轴箱部分的腔体结构做了流线型优化，既满足曲轴、连杆等运动部件的容纳空间，又能减少曲轴运转时的箱体内气流扰动，降低不必要的功率损耗。化油器与缸体的连接面做了密封定位结构，防止油气泄漏导致的怠速不稳、动力下降问题，油门摇臂的位置设置在便于连杆连接的侧方，摇臂的转动角度范围匹配化油器节气门的全开至全闭行程，不会出现舵机拉动时的行程干涉。实际使用场景中，这类引擎可以为固定翼航模提供足够的拉力，支持特技动作的动力输出，也可以改装适配小型遥控车模的动力需求，替换原有的电机动力获得更长的续航与更真实的内燃机运转质感。

　　安装边界上，整机的径向尺寸以缸体散热鳍片的最大外径为限，轴向尺寸从输出轴端面到缸体尾部的后盖位置，所有外接部件包括化油器、油门摇臂都不会超出常规航模引擎舱的预留空间，安装时只需要保证散热鳍片周围留有一定的空气流通空间，就能满足持续运转的散热要求，不需要额外加装散热风扇，进一步简化了模型的整体结构。在结构细节上，缸头部分的凹槽是用于调整燃烧室压缩比的结构，不同的燃油配比、不同的使用海拔可以通过更换不同厚度的缸垫来调整压缩比，保证引擎在不同环境下都能稳定工作，不会出现爆震或者动力不足的问题。输出轴的轴承位采用了过盈配合的设计，保证曲轴高速运转时的支撑稳定性，减少径向窜动，降低运转时的噪音与振动，这对于提升模型的操控稳定性、延长整机使用寿命都有明显作用。
