小型真空动力装置结构设计展示

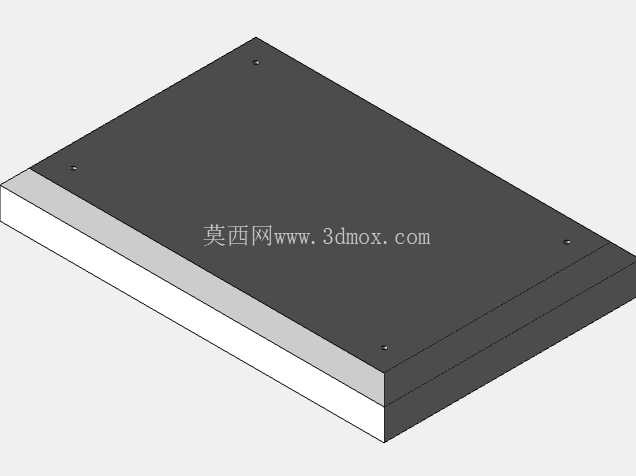

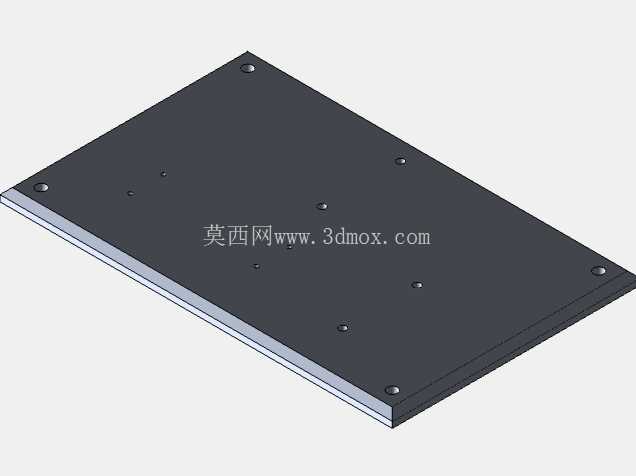

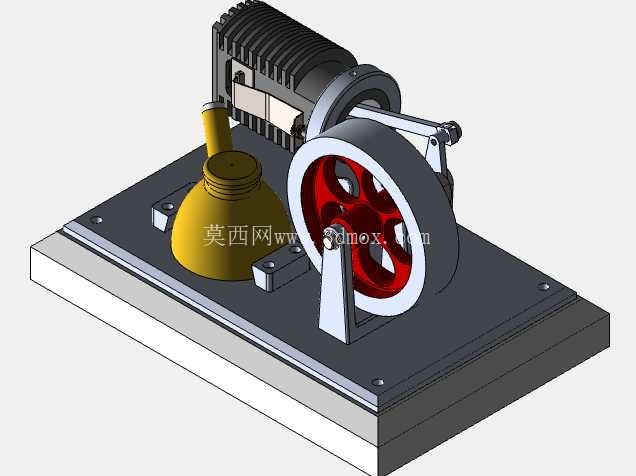

　　这套小型真空动力装置的结构设计，核心依托缸体内外压差形成往复驱动力，区别于常规内燃机的燃油爆震做功逻辑，整体运行过程无燃油燃烧环节，可应用在教学演示场景、低功率微型动力输出工位，也可作为小型科普装置直观展示热机能量转换的基础原理，帮助初学者理解压差做功、曲柄连杆传动的核心机械逻辑。从结构布局来看，整套装置采用一体式平板安装基座，基座上预留了对应各部件的定位安装孔位，所有功能部件均通过螺栓紧固在基座平面上，安装边界规整，不需要额外定制复杂的安装支架，可直接固定在水平工作台面完成装配调试，整体占用空间紧凑，适合桌面级场景摆放使用。

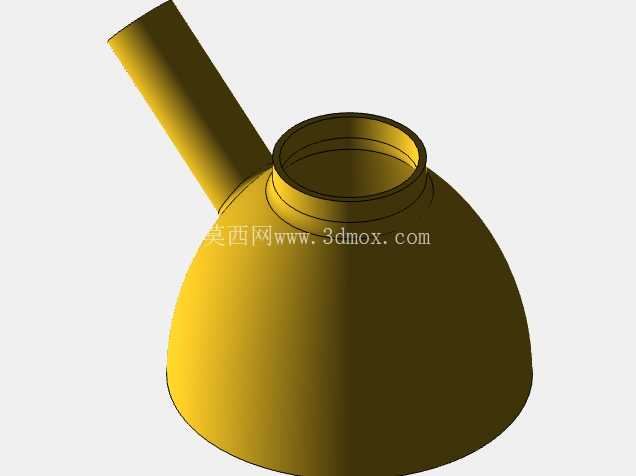

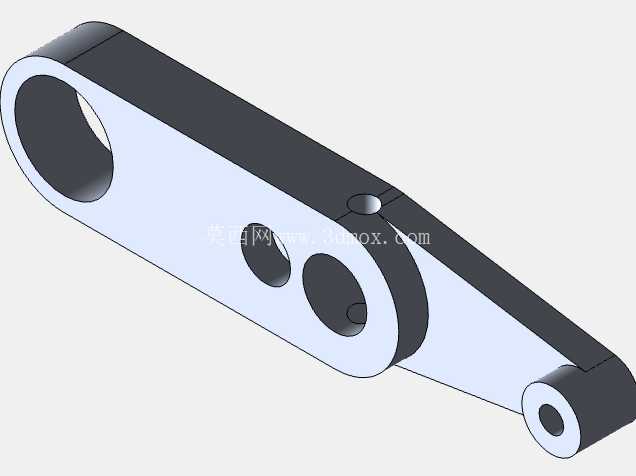

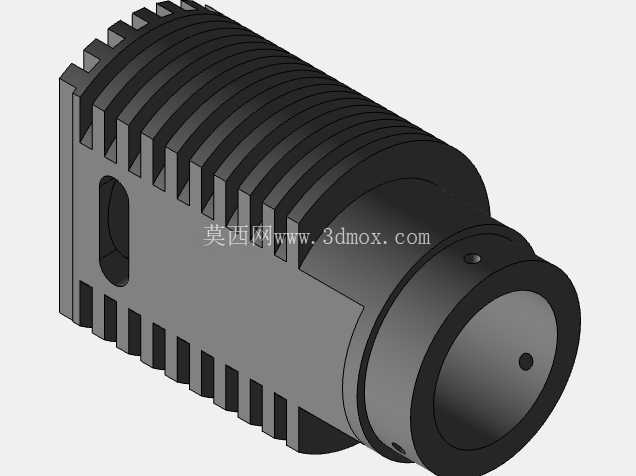

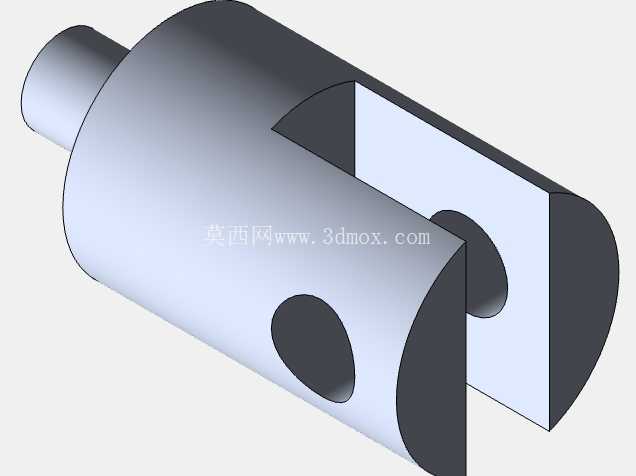

　　装置上部的散热缸体采用外置散热鳍片结构，鳍片沿缸体轴向均匀排布，可在运行过程中增大与空气的接触面积，及时带走缸体因往复摩擦产生的热量，避免持续运行出现缸体温度过高的问题，保障运行稳定性。缸体侧方连接的黄色腔体为热源容纳腔，使用时可在腔体内放置低温热源，通过加热腔体内空气形成缸内外的压力差，推动缸内活塞做直线往复运动，腔体与缸体的连接位置采用密封面设计，可减少压力泄漏，保障压差做功的效率。与活塞输出端连接的是整套装置的传动核心，采用曲柄连杆机构将活塞的直线往复运动转换为旋转运动，连杆两端分别与活塞销、曲柄销做铰接连接，铰接位置预留了合理的配合间隙，可避免运动过程中出现卡滞，同时减少铰接位置的摩擦损耗。

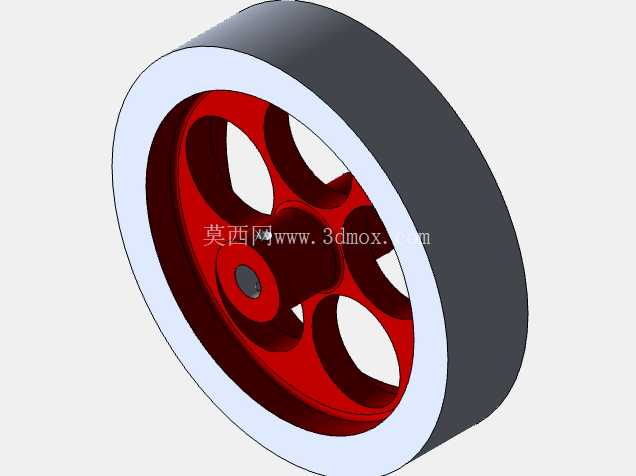

　　曲柄轴上安装了大直径辐条式飞轮，飞轮轮缘位置做了加厚处理，可储存足够的转动惯量，在活塞运动到上下止点时依靠飞轮惯性带动曲柄顺利越过止点位置，保障整套装置运转的连续性，避免出现运转卡顿、中途停转的问题，红色的辐条结构在提升飞轮结构强度的同时，也可直观观察飞轮的转动状态，方便调试过程中判断运转平顺性。整套装置的运动部件均做了运动干涉校验，在建模阶段就完成了全行程的运动仿真模拟，确认飞轮转动、连杆摆动、活塞往复的全行程范围内，各部件之间不存在碰撞干涉，各铰接位置的运动行程均在合理配合范围内，装配时只需要按照定位孔位依次完成各部件的紧固，调整好铰接位置的配合松紧度即可完成组装，不需要额外做大量的适配修配工作。

　　从实际应用角度出发，这类小型真空动力装置不需要复杂的燃油供给、点火系统，整体结构简单易维护，运行过程噪音低，除了作为教学演示模型使用外，也可经过适配调整后作为低功率微型设备的动力源，驱动小型负载做旋转运动，也可作为机械原理课程的实操装配教具，让学习者通过亲手装配理解曲柄连杆机构的传动逻辑、压差做功的基本原理，掌握小型动力装置的装配调试要点。基座的平板式设计也为后续的功能拓展预留了空间，可根据使用需求在基座空余位置加装转速检测模块、负载输出接口等拓展部件，不需要对原有主体结构做大幅改动，整体结构的拓展性较强。在设计过程中，各部件的壁厚均做了合理的强度校核，基座采用加厚平板设计，可承受整套装置运行过程中产生的振动，避免长时间运行出现基座变形的问题；缸体、连杆、飞轮等受力部件的结构尺寸均按照运行过程中的受力大小做了匹配设计，既不会因为尺寸过小导致结构强度不足，也不会因为尺寸过大造成整体重量冗余，兼顾了结构强度与整体轻量化的需求。
