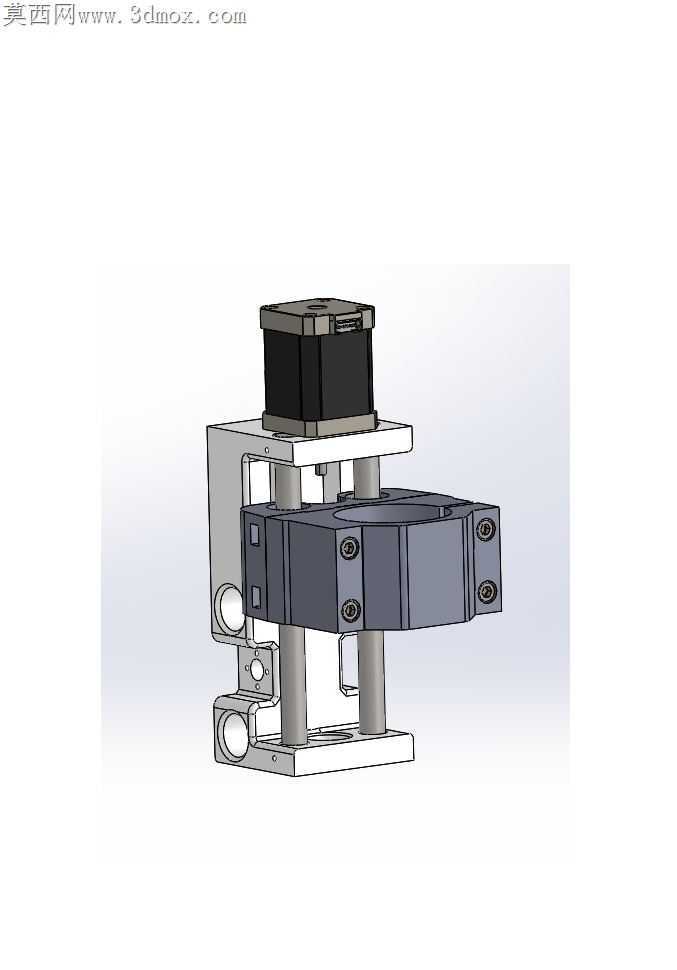

步进电机直驱数控主轴安装结构

皮带传动的数控Z轴在长时间往复进给后，容易出现张紧力衰减、齿隙累积的问题，加工时的反向进给误差会直接反映在工件表面粗糙度上，甚至出现扎刀、轮廓偏移的报废情况。这套结构直接舍弃了皮带轮与惰轮的传动链路，把步进电机输出端和主轴安装座做同轴直连，省去了皮带张紧调节的冗余结构，也消除了皮带蠕变带来的传动滞后问题。

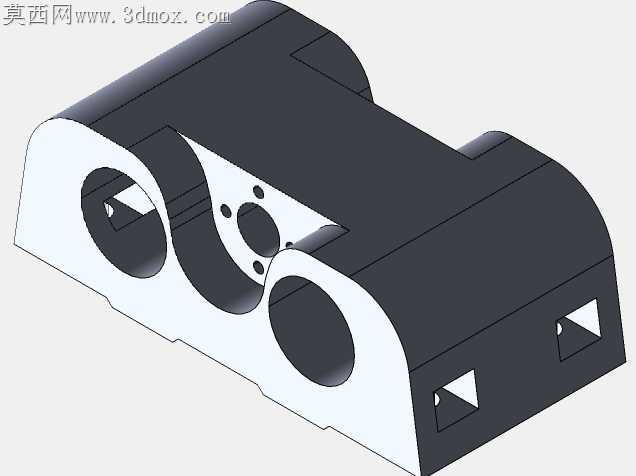

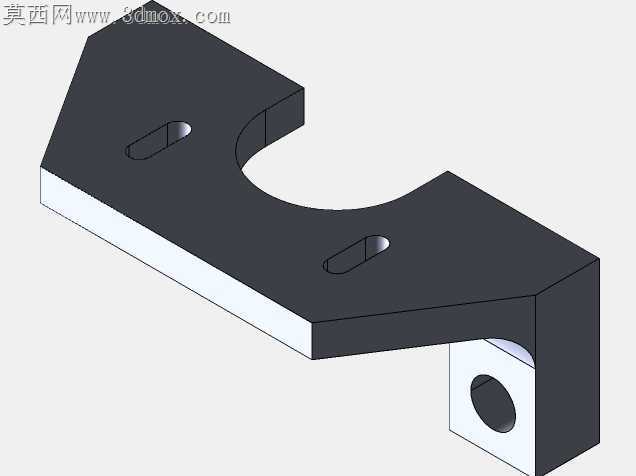

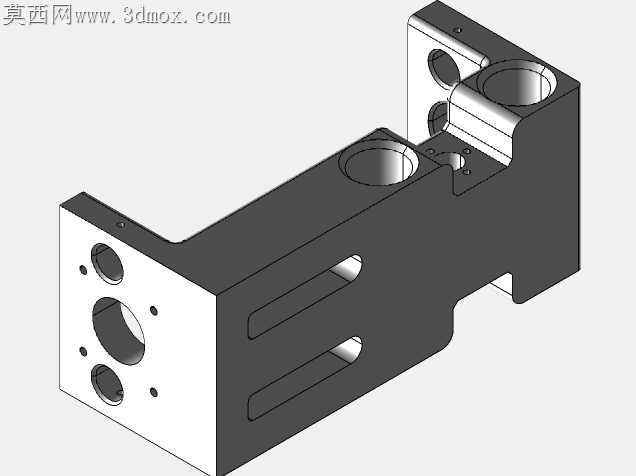

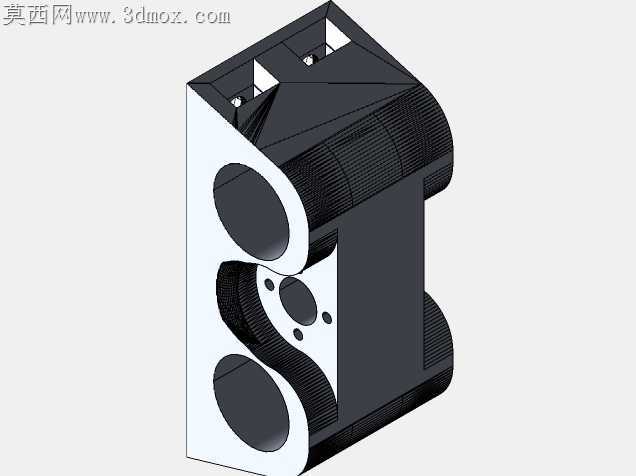

两侧的立式支撑柱采用等直径光轴设计，安装座与光轴配合的孔位预留了线性衬套的安装余量，衬套压装深度做了限位台阶，避免衬套压装过深导致滑动卡滞，也防止压装过浅出现轴向窜动。支撑柱下端的固定座做了L型折弯补强，折弯处预留了应力释放的圆角，避免锁紧螺丝时座体出现微变形，导致光轴平行度超差，滑动时出现卡顿顿挫。

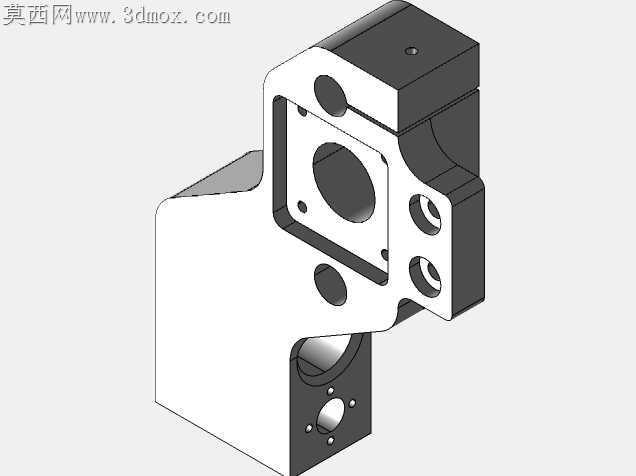

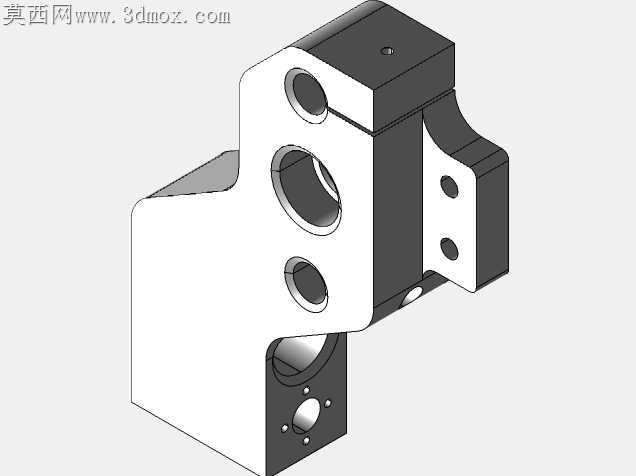

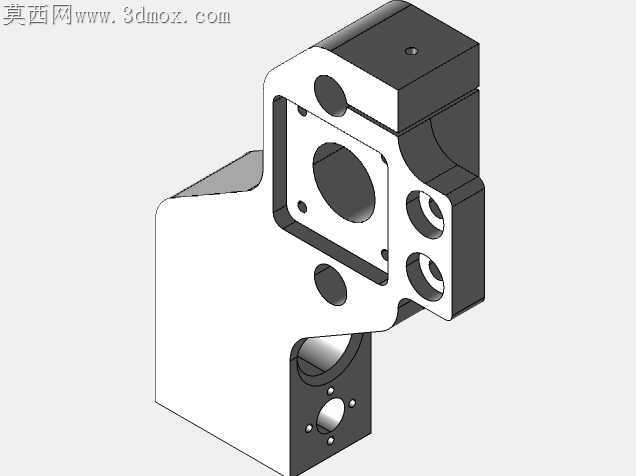

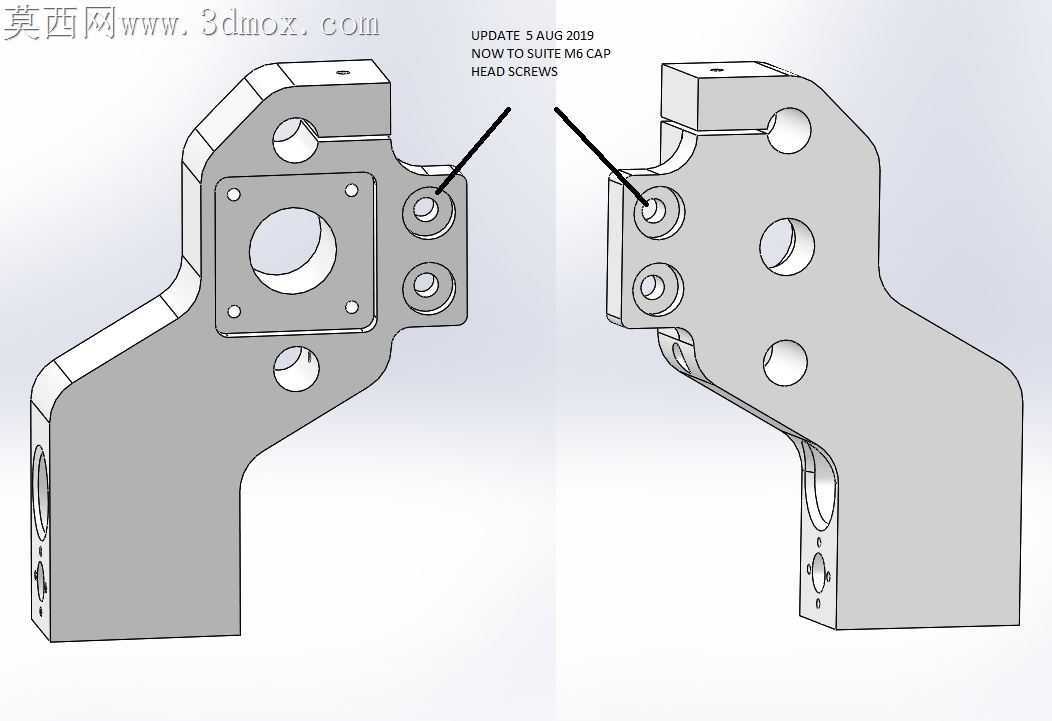

电机安装面铣出了0.2mm深度的定位止口，和步进电机前端的定位凸台做小间隙配合，装配时不需要反复调校电机轴与主轴的同轴度，止口配合就能保证两者的同轴度控制在0.05mm以内，减少高速运转时的径向跳动。电机固定螺丝的过孔做了沉头设计，螺丝锁紧后头部不会突出安装面，避免和周边运动部件发生干涉。

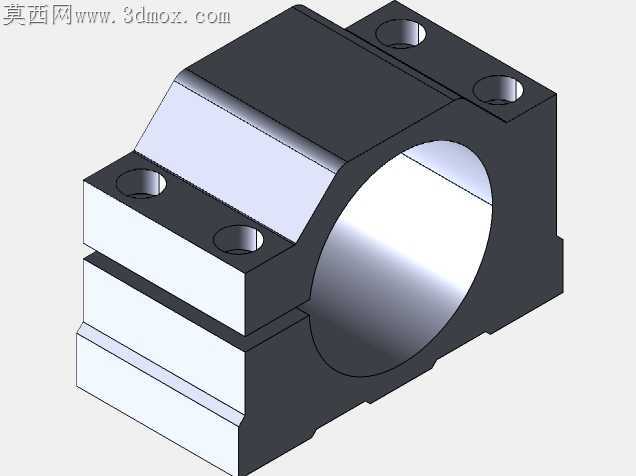

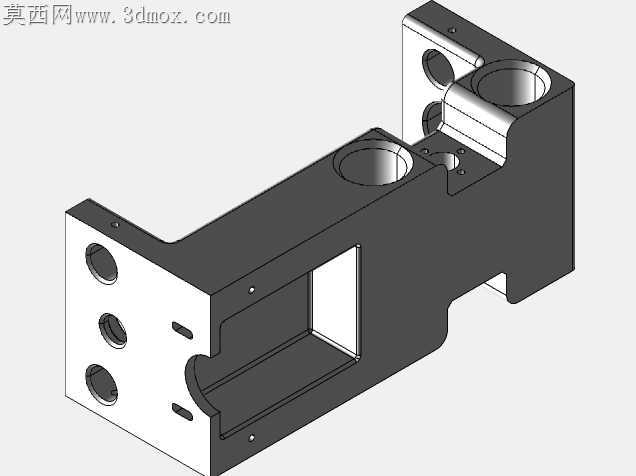

主轴安装腔的侧面预留了紧定螺丝孔，锁紧时可以均匀施力固定主轴，不会出现单点锁紧导致的主轴偏斜。腔体端面做了一圈密封槽，可以加装薄型密封圈，阻挡加工时产生的切屑、粉尘进入腔体内部磨损主轴轴承。原先皮带传动版本需要在安装座侧面预留皮带避让槽，结构上存在应力薄弱点，直驱版本去掉该结构后，安装座的整体刚性提升了近三成，重切削时的座体震颤幅度明显降低。

走线位置在支架侧边做了内嵌式走线槽，电机线缆可以顺着槽体排布，不会垂落在运动路径上被往复运动的部件剐蹭破损。支架上的所有过孔边缘都做了C0.5的倒角，去除加工毛刺，装配时不会刮伤线缆绝缘层，也不会划伤操作人员的手部。

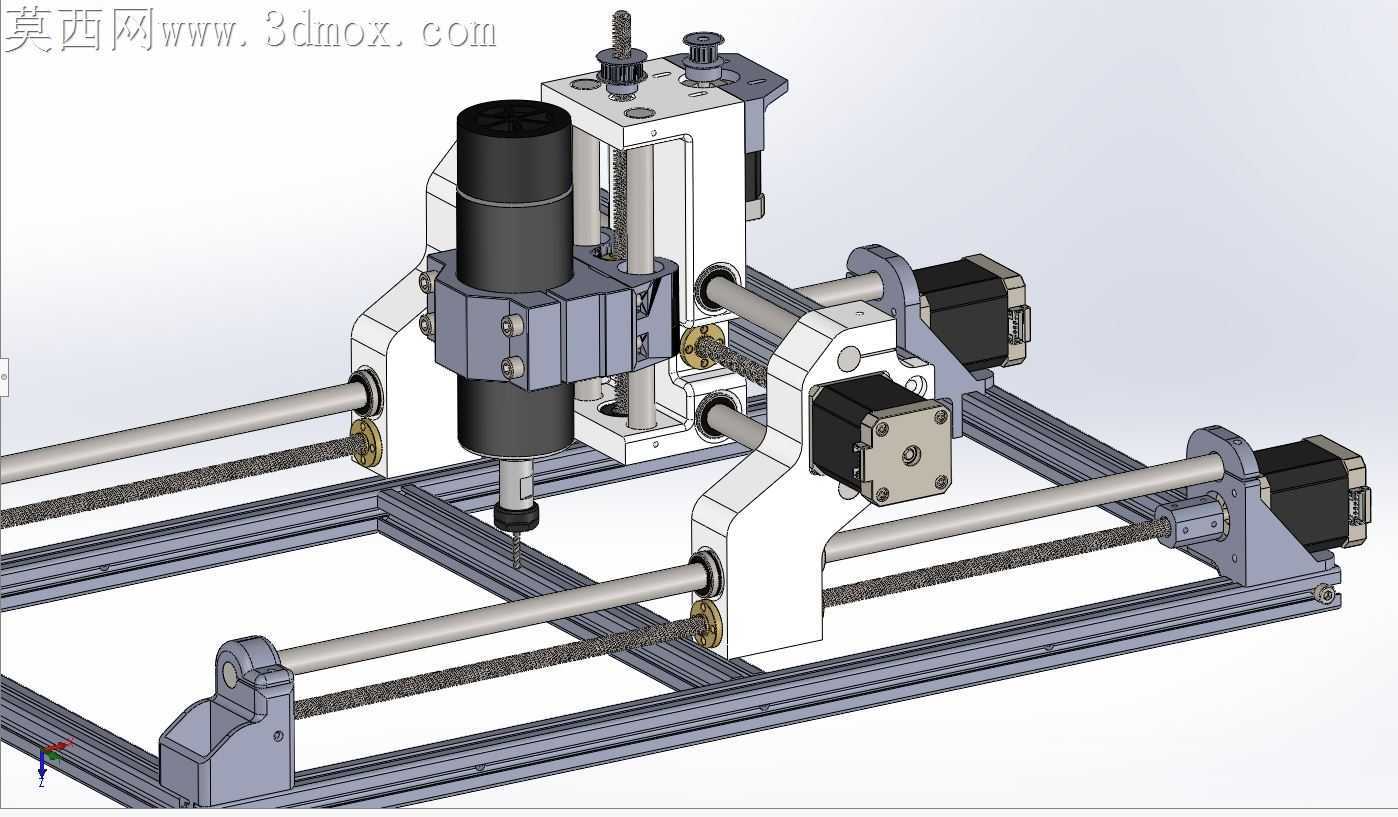

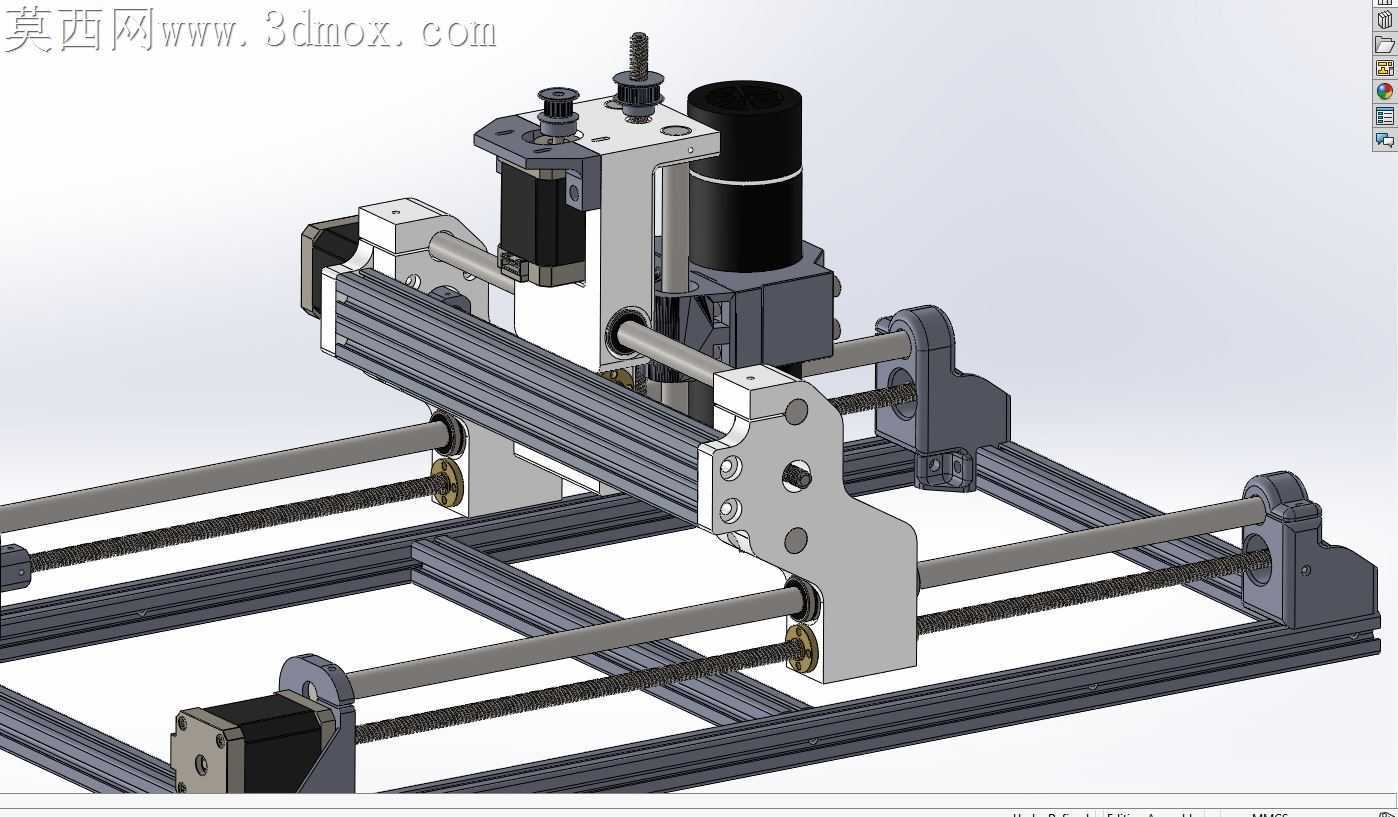

这套结构适配小行程数控加工单元的Z轴进给，装配时不需要额外调整皮带张紧度，后期维护也省去了定期更换皮带、检查张紧力的步骤，长期运行的传动精度保持性更好，针对小尺寸工件的精密铣削、雕刻加工场景，能稳定保证加工精度，减少日常维护的工时消耗。
