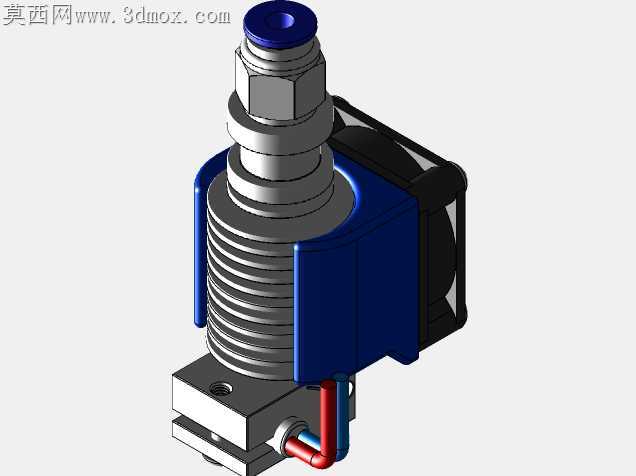

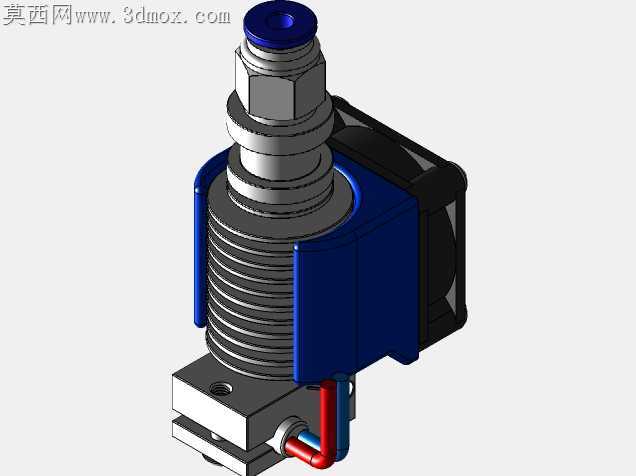

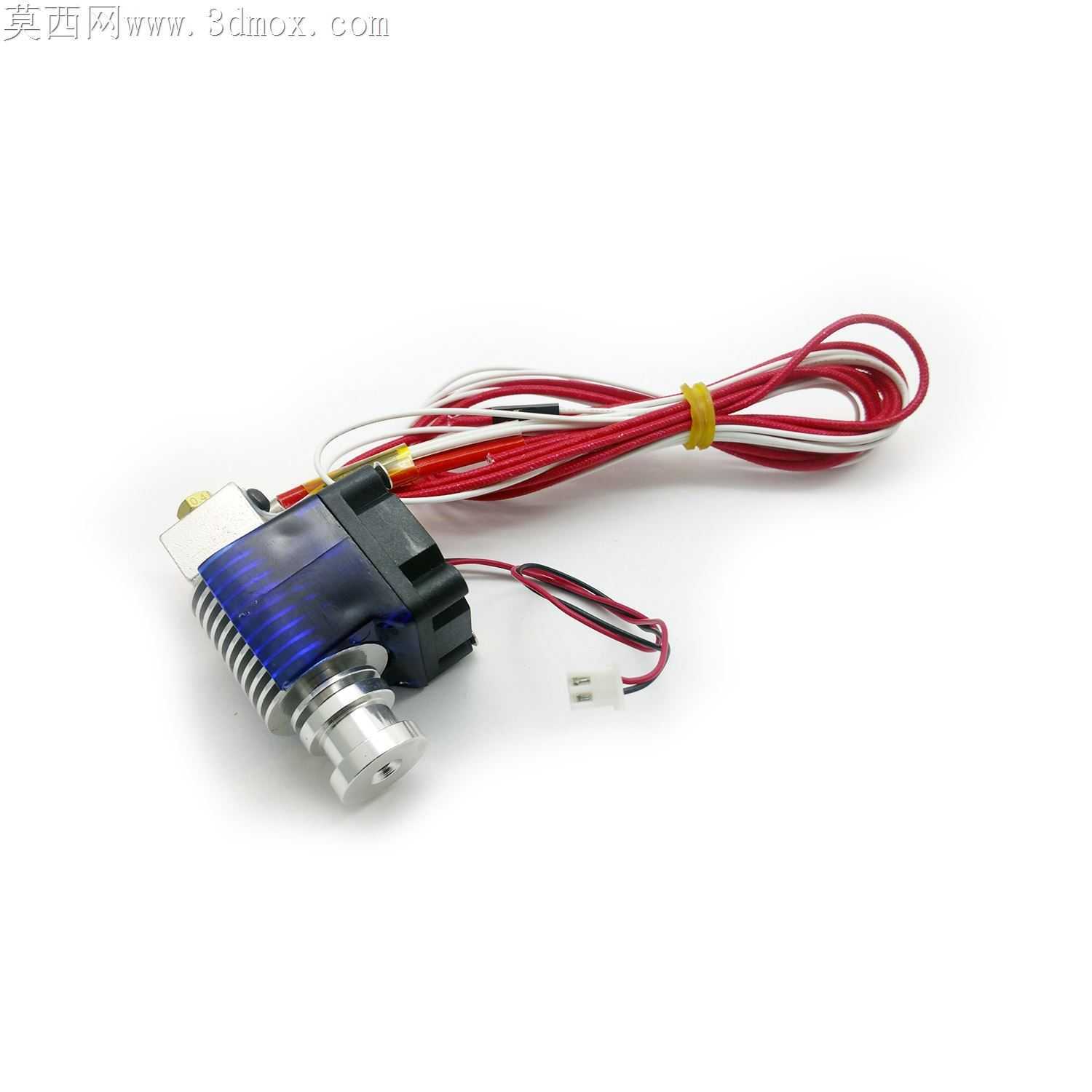

E3D-V6规格175-300挤出热端结构设计

桌面级FDM打印作业里，热端堵头、加热不均、散热段窜温一直是高频故障点，很多市售成品热端在长时间连续打印高温耗材时，喉管位置温度容易越过临界值，耗材提前软化膨胀卡在送丝路径里，轻则断丝影响打印连续性，重则要拆解整段喉管清理残留料渣，耽误生产进度。这款热端的结构设计，从散热段的齿形排布开始做了针对性调整，散热鳍片的间距没有采用等距排布，靠近加热块的位置鳍片密度更高，能快速把喉管传导上来的余热带走，远离加热块的鳍片间距放宽，配合自带的轴流风扇风道，不会因为鳍片过密产生风阻死角，避免热量在散热座根部堆积。加热块与喉管的配合公差控制在微米级，接触面做了精磨处理，减少接触热阻，加热棒插入孔与测温电阻安装位呈90度垂直排布，既避免两个元件走线干涉，也能让测温点更贴近加热核心区域，温度反馈延迟比平行排布的结构低0.8秒左右，控温波动幅度能控制在正负1摄氏度以内，打印PETG、PC这类对温度敏感的耗材时，不会因为温度骤升骤降出现层间剥离、出料粗细不均的问题。出线位置做了防弯折处理，红黑供电线与测温线在根部用束线带固定，预留了足够的弯折余量，打印头高速往复运动时，线材不会因为反复弯折出现内部铜丝断裂的情况，之前遇到过不少热端故障是线材内部断芯导致加热异常，这种固定结构能把这类故障的概率压到极低。喷嘴与加热块的连接采用标准细牙螺纹，拧紧后端面贴合紧密，不会出现漏料渗料的问题，喉管内部的送丝通道做了镜面抛光处理，耗材送进时的摩擦阻力更小，哪怕是添加了碳纤维、玻璃纤维的改性耗材，送丝过程也不会出现卡顿跳齿的情况。散热风扇的安装位预留了减震胶垫的卡槽，风扇运转时的震动不会直接传导到喷嘴位置，避免打印薄壁件时因为震动产生表面振纹，成品表面光洁度能提升一个等级。整套结构的零件拆分逻辑也考虑了后期维护成本，易损件喷嘴、喉管都采用通用标准规格，不需要定制特殊配件，日常维护更换时不用整组替换，能大幅降低长期使用的耗材成本。
