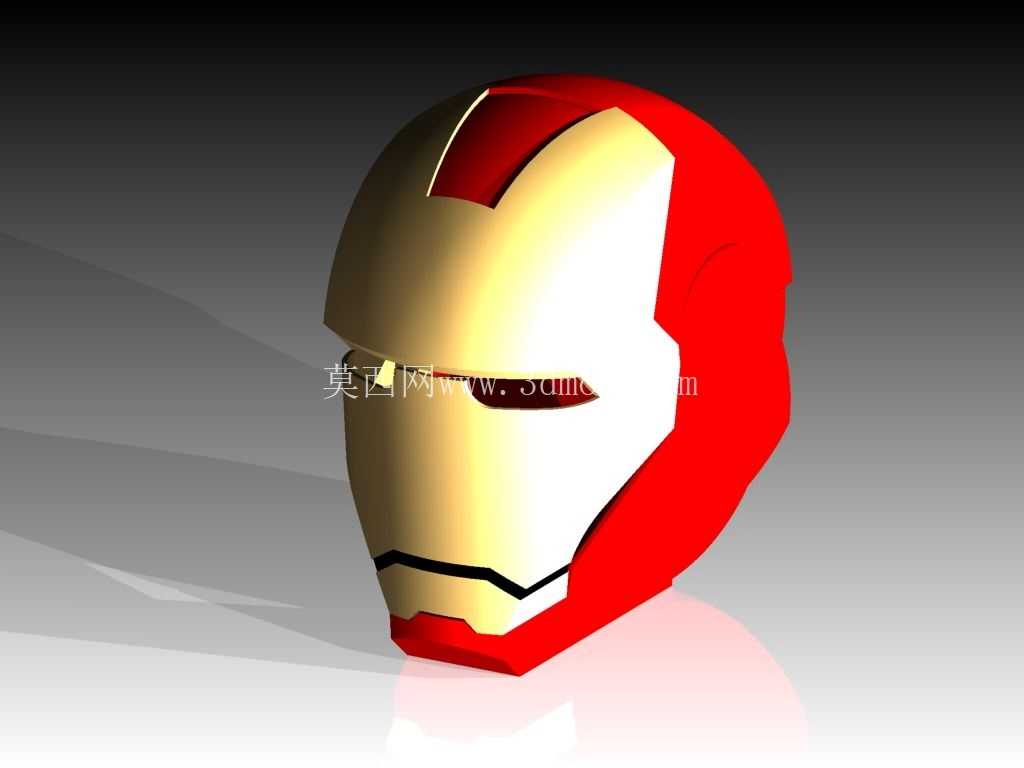

影视道具用钢铁侠头盔面罩三维结构设计

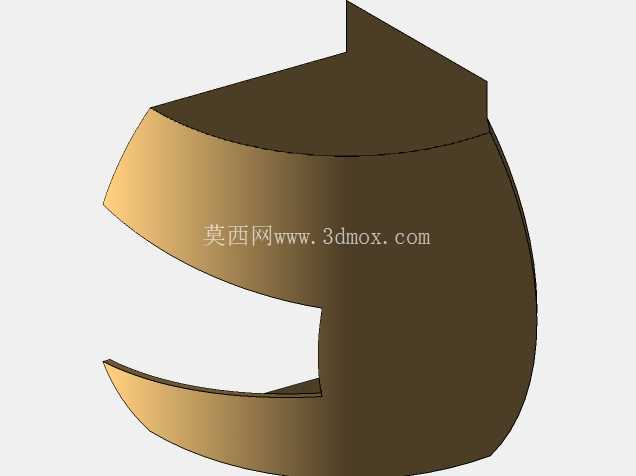

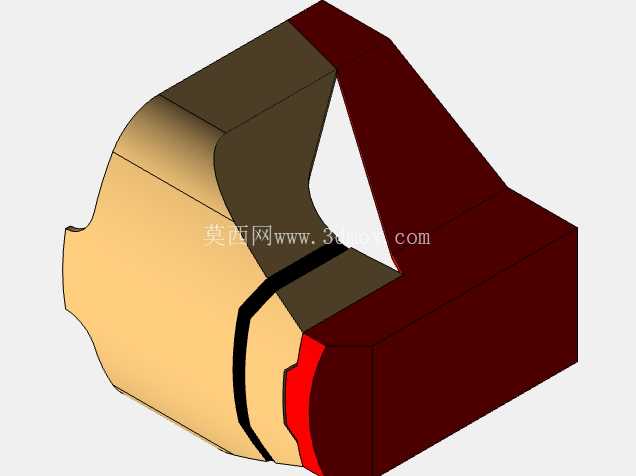

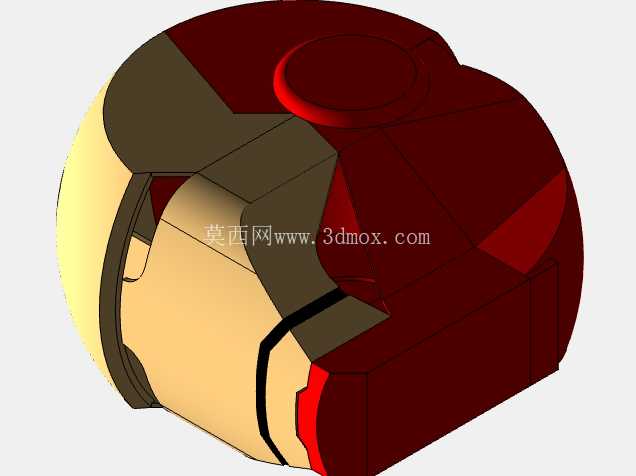

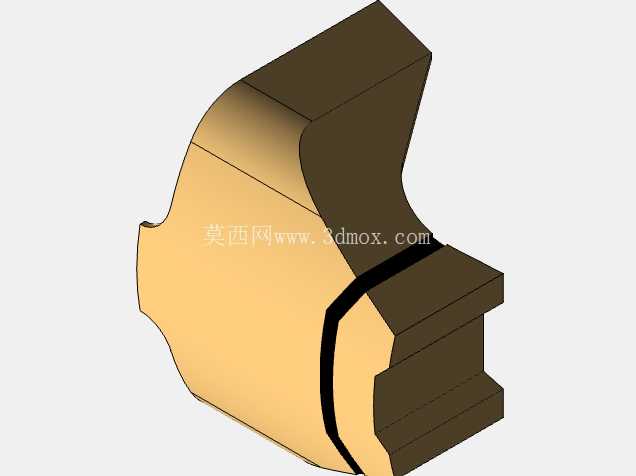

　　从实际用途出发，设计过程中没有完全照搬影视设定的纯外观造型，而是在不破坏整体视觉辨识度的前提下，对内部的支撑结构做了工程化优化：面罩的面部区域做了2mm的均匀壁厚设计，既保证翻模后的实体件不会因为壁厚过薄出现浇筑缺陷，也避免壁厚过厚导致成品重量过大，影响穿戴时的舒适度。眼部的开槽位置经过反复调整，开槽宽度控制在12mm，纵向高度8mm，佩戴时的水平视角可以覆盖120度范围，满足日常行走、展示时的视线需求，不会出现视野盲区导致的磕碰问题。下颌位置的开合结构预留了1.5mm的配合间隙，采用隐藏式的转轴安装位，不需要额外破坏外表面的造型完整性，即可实现面罩的开合功能，适配穿戴时的穿脱需求。这款钢铁侠面罩的三维结构设计，最初的应用场景锚定在三个核心方向：一是影视道具制作领域的1:1复刻道具生产，可通过失蜡铸造、树脂翻模等工艺实现实体化，用于漫展展示、影视拍摄的特写道具使用；二是面向cosplay爱好者的可穿戴装备制作，在结构设计阶段预留了内衬安装位与视线开孔的调整余量，适配不同头围的佩戴需求；三是作为文创周边产品的手办原型，可通过缩模处理适配不同比例的收藏级手办生产，兼顾摆件的展示效果与结构强度。设计思路上，首先是对整体曲面的分块处理，将整个面罩拆分为额部、面中部、下颌部、侧颅区四个独立的曲面模块，每个模块的曲面曲率做连续过渡处理，避免出现曲面拐点导致的反光断层，保证渲染和实体抛光后的金属质感呈现。曲面构建阶段优先采用G2连续的曲面搭接方式，额部的金色区域与侧面红色区域的分型线，完全贴合影视原作的造型走势，同时分型线位置做了0.3mm的凸起棱线设计，翻模后可以直接作为分色的定位基准，减少后期涂装的分色误差。

　　外形尺寸方面，整体头围按照亚洲成年人的平均头围580mm做等比例缩放，总高度260mm，前后最大深度220mm，左右最大宽度180mm，安装边界上，内部预留了10mm的内衬安装空间，可以粘贴EVA缓冲内衬或者海绵垫，提升佩戴的贴合度；后脑区域做了开放式的结构设计，不需要额外做开合结构即可适配不同头型的佩戴，同时降低整体的模型复杂度，减少铸造过程中的砂芯用量。结构细节上，面罩表面的所有棱角位置都做了R0.5mm的圆角处理，避免实体化后出现锐边划伤的问题，同时圆角过渡也能提升铸造过程中金属液的流动性，减少冷隔、浇不足的铸造缺陷。

　　顶部的弧形凸起结构做了等壁厚处理，内部没有多余的支撑筋，既减轻整体重量，也避免内部筋位导致的壁厚不均，引发铸造后的收缩变形问题。针对不同的生产工艺，模型也做了对应的适配调整：如果采用砂型铸造生产金属材质的道具，模型的拔模斜度统一设置为1.5度，所有的内孔位置都做了拔模方向的对齐，不需要额外修改模型即可直接用于模具制作；如果采用3D打印做小批量的道具生产，模型的所有悬空位置都做了45度以内的倾角设计，打印时不需要添加过多的支撑结构，减少后期的打磨工作量，降低打印失败的概率。

　　从结构强度的角度考虑，侧颅区域的壁厚比面部区域厚0.5mm，因为这个位置是佩戴时的主要受力点，需要承受面罩整体的重量以及佩戴时的夹持力，适当增加壁厚可以避免长期使用出现的开裂问题。眼部开槽的边缘位置做了加厚处理，厚度达到3mm，因为这个位置是造型的视觉焦点，后期安装发光灯组的时候需要在这个位置固定LED灯带与导光板，加厚的结构可以提供足够的安装空间，同时避免安装灯组时出现结构破损。下颌位置的配合面做了平面度校准，开合时的配合间隙均匀，不会出现错位、卡滞的问题，转轴安装位的孔径设计为4mm，可以适配标准的M4螺丝作为转轴，不需要额外定制非标零件，降低实体制作的成本。整体模型的曲面质量经过曲率梳检查，没有出现曲面褶皱、曲率突变的问题，不管是用于渲染出图做产品宣传，还是直接对接生产做模具开发，都不需要做额外的曲面修复工作，能够直接导入各类加工软件进行后续的工艺处理。
