镂空双色宠物互动发声玩具球结构设计

这款镂空双色球形结构，最初的设计出发点是面向宠物互动场景的发声玩具开发，在结构落地阶段需要兼顾注塑成型的工艺可行性与实际使用的结构强度。从实际使用场景来看，这类产品主要用于宠物主人与宠物的户外抛接、室内互动玩耍，球体的镂空结构一方面可以减轻整体重量，降低抛接过程中砸碰家居物品或者宠物身体的冲击力，另一方面镂空的开孔可以让内置的发声部件在球体滚动、碰撞时更好地传递声响，吸引宠物的注意力，同时开孔边缘做了大圆角过渡处理，避免宠物啃咬时划伤口腔或者卡入牙齿。

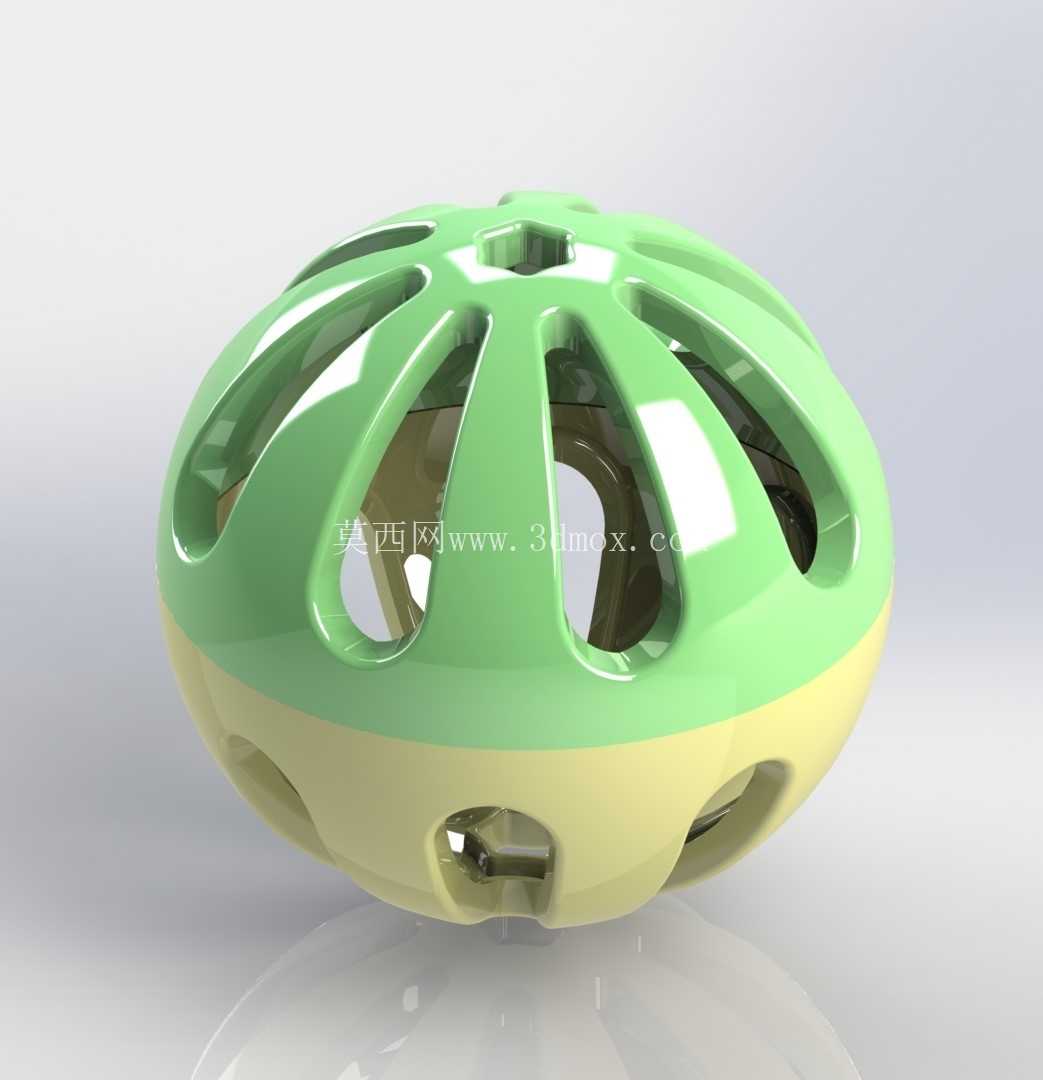

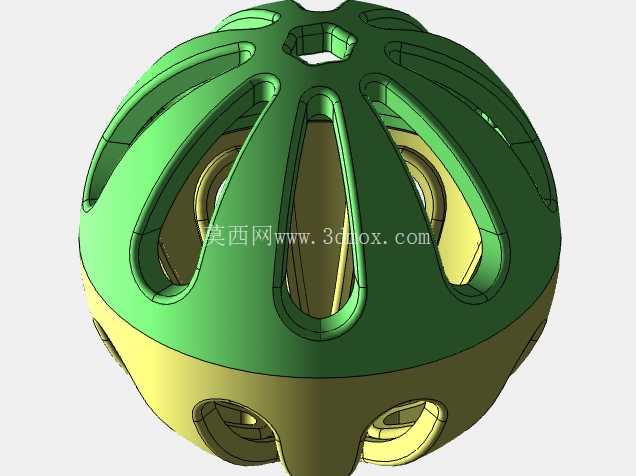

在结构设计思路上，采用上下双色分模的结构形式，上下壳体通过卡扣结构实现装配，不需要额外的紧固件，既可以简化装配流程，也能避免小零件脱落被宠物误食的风险。上下壳体的分模线设置在球体最大直径处，也就是双色拼接的位置，这个位置的分模可以最大程度降低注塑成型时的脱模难度，同时分模线处做了错位止口设计，既可以保证上下壳体装配后的同轴度，也能避免宠物啃咬时轻易将上下壳体掰开。球体表面的镂空开孔采用均匀周向分布的形式，一共设置了12个长条形开孔与顶部1个正六边形开孔，开孔的尺寸经过反复校核，既保证手指可以穿过开孔方便拾取球体，也避免宠物的爪子卡入开孔造成损伤，开孔的壁厚均匀控制在2.5mm，符合注塑成型的壁厚要求，避免出现缩痕、填充不足等成型缺陷。

从外形尺寸与安装边界来看，球体整体外径设计为100mm，这个尺寸适配大多数中小型犬类的嘴型，既不会因为尺寸过小导致宠物误吞，也不会因为尺寸过大导致宠物无法叼取。上下壳体的装配卡扣设置在分模面内侧，一共6组卡扣沿周向均匀分布，卡扣的扣合量设计为0.8mm，既保证装配后的连接强度，也方便生产过程中的手工装配。内置的发声部件安装在球体内部的中心定位柱上，定位柱与上下壳体的内部筋位连为一体，筋位厚度1.5mm，既可以对发声部件起到固定作用，也能增强球体整体的结构强度，避免宠物啃咬时球体发生过度变形导致卡扣松脱。

在工艺适配性上，这款结构采用双色注塑工艺成型，上下两部分分别采用不同硬度的TPE材料，上半部分采用硬度稍高的浅绿色TPE，保证球体的整体结构刚度，下半部分采用硬度稍低的米黄色TPE，增加球体落地时的缓冲性能，同时软质材料也能降低宠物啃咬时对牙齿的磨损。镂空结构的脱模方向沿球体轴向设置，所有开孔的拔模斜度设置为1.5度，保证注塑成型后可以顺利脱模，不需要额外的侧抽芯结构，有效降低模具的制造成本。球体的外表面做了晒纹处理，既可以增加表面的摩擦力，避免宠物叼取时打滑，也能掩盖注塑过程中可能产生的轻微表面缺陷，提升产品的外观质感。

从实际使用的功能特性来看，除了基础的互动玩耍功能，镂空结构还可以在球体接触地面时起到一定的防滑作用，在光滑的瓷砖地面滚动时不会因为过于光滑而快速滑出宠物的追逐范围，同时镂空结构也方便主人在球体脏污时直接用水冲洗，水分可以从开孔处快速流出，不会在球体内部积存污水滋生细菌。内部的发声部件采用防水设计，冲洗时不会因为进水导致发声失效，整体结构没有尖锐的棱角，所有边缘都做了R2以上的圆角处理，无论是宠物啃咬还是人手握持都不会出现划伤的情况。在结构强度校核阶段，针对10kgf的径向挤压力做了仿真验证，球体的最大变形量控制在3mm以内，去除外力后可以快速恢复原状，不会出现永久变形或者开裂的情况，完全满足日常互动玩耍的使用强度要求。
