带轴孔连接结构的组合式积木拼接组件

　　这款拼接组件采用分层堆叠的模块化结构设计，主体由上下两层基础块体组合而成，上层块体顶面均匀分布圆柱形凸点，凸点的直径、高度与间距严格遵循通用拼接积木的通用公差标准，可与同规格标准积木块实现无间隙插接配合，凸点根部做了R0.3的圆角过渡处理，既可以降低注塑成型时的应力集中风险，也能减少反复插拔过程中凸点根部的断裂概率，提升零件的反复使用耐久度。块体侧面预留的圆形轴孔为通孔结构，孔壁公差控制在H7级别，可适配直径匹配的十字轴、圆轴类连接件，实现积木结构的横向铰接、转动连接，突破传统平面堆叠的拼接限制，能够搭建出带活动关节的复杂结构。

　　从实际应用场景来看，这类组件既可以作为青少年科创教育、积木搭建活动的基础结构件，用于搭建可动机械结构、创意造型的基础单元，也可以作为铸造工艺验证用的基准样件，用于验证小尺寸带凸台、侧孔结构的铸件充型流程、脱模斜度设置是否合理，在小批量文创产品手板制作、玩具结构快速验证环节也能作为标准拼接单元使用，减少重复建模的工作量。设计过程中优先考虑了拼接的互换性，所有凸点的中心距严格控制在8mm的标准模数，相邻凸点的位置度公差不超过0.1mm，确保和市售主流同规格积木块的完全兼容，块体的侧壁厚度设置为1.2mm，既保证了零件整体的结构强度，在承受10N的侧向挤压力时不会发生明显形变，也能控制材料用量，降低成型后的收缩变形量。

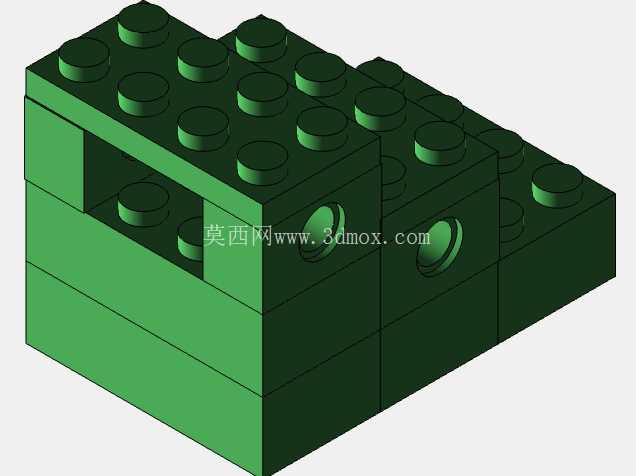

　　轴孔的中心高度与同规格带孔积木块的孔位高度完全对齐，多块组件横向拼接时，轴杆可以顺畅穿过多个对齐的轴孔，不会出现卡滞、错位的问题。块体的底部对应顶面凸点的位置设置了匹配的凹槽，凹槽内壁做了0.5°的脱模斜度，堆叠拼接时凸点可以顺畅嵌入凹槽，配合面的摩擦力控制在合适范围，既不会因为过松导致拼接后结构容易散架，也不会因为过紧导致拆卸困难。从安装边界来看，单块基础组件的外形尺寸遵循标准积木的模数规范，2×4规格的基础块长度为32mm、宽度为16mm，两层堆叠后的总高度为19.2mm，侧面轴孔的中心距离块体底面的高度为9.6mm，在搭建多组件组合结构时，不需要额外调整孔位对齐度，只要按照标准网格排布就能实现轴孔的同轴配合。

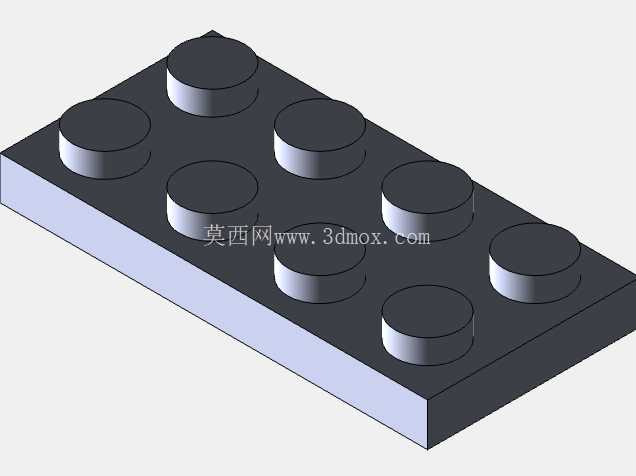

　　组件的所有棱边都做了0.2mm的圆角处理，没有尖锐的边角，作为玩具零件使用时可以避免划伤风险，作为铸造样件使用时，圆角结构也符合铸造工艺对铸件转角的工艺要求，减少铸件转角处的缩松、夹砂缺陷。在结构强度校核层面，针对凸点的抗剪切强度做了针对性优化，凸点与块体顶面的连接位置做了加厚处理，能够承受至少50次反复插拔而不出现断裂，轴孔的孔壁厚度设置为1.5mm，穿入轴杆后承受径向载荷时，孔壁不会出现开裂问题。分层组合的结构设计也让组件的适配性更强，既可以单独使用单层块体做平面结构搭建，也可以多层堆叠实现不同高度的结构支撑，侧面的轴孔还可以配合销钉、轴套类零件，实现与其他非积木类结构件的连接，拓展了组件的使用场景，比如在简易机械原理演示教具制作中，可以用这类组件作为结构支撑件，配合轴、齿轮零件搭建简单的传动结构，直观展示齿轮传动、连杆运动的基本原理。
