分体式双握柄游戏手柄外观结构设计

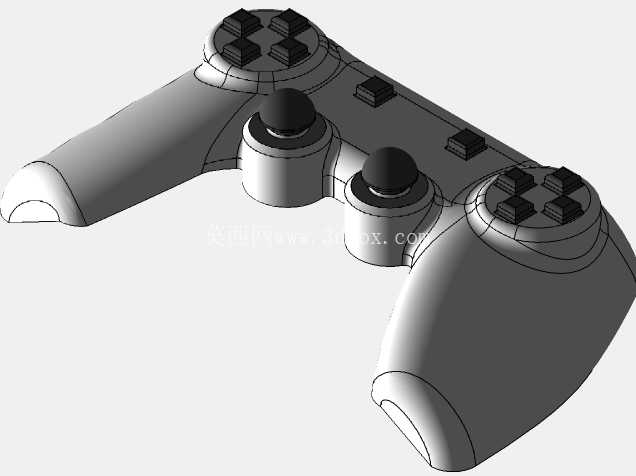

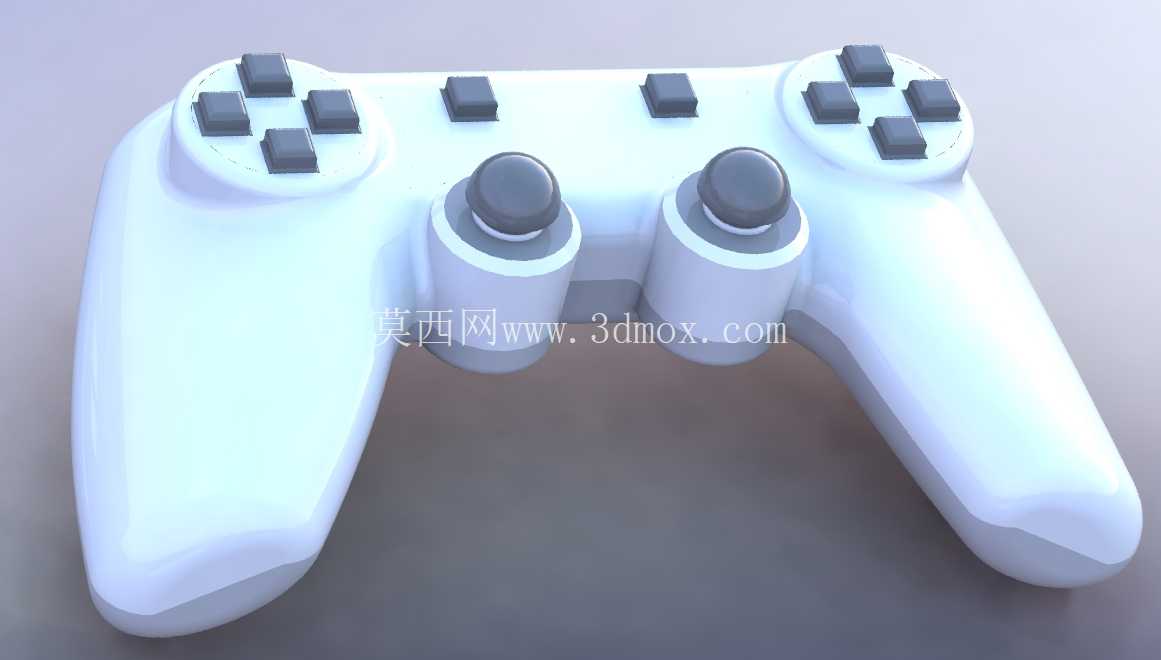

　　该款手持控制器的结构设计完全贴合长时间握持的人机工程需求，左右握柄采用对称式弧形收腰造型，握柄外侧曲面做了12度的内倾处理，握持时手掌虎口位置与壳体曲面完全贴合，不会出现硌手或者滑脱的问题，整体横向跨度控制在152mm，纵向握持深度为110mm，壳体最厚处为32mm，完全适配成年男性手掌的自然张开尺寸，即使连续握持操作两小时以上也不会产生明显的肌肉酸胀感。从功能布局来看，左侧区域设置了四向十字方向按键，按键采用独立分体式凸点结构，每个按键的按压行程为1.8mm，按压力度控制在1.2N，触发反馈清晰，不会出现连按或者卡滞的问题；右侧对应位置同样设置四枚功能动作按键，按键高度比方向键高出0.5mm，方便操作时快速区分按键区域，避免误触。

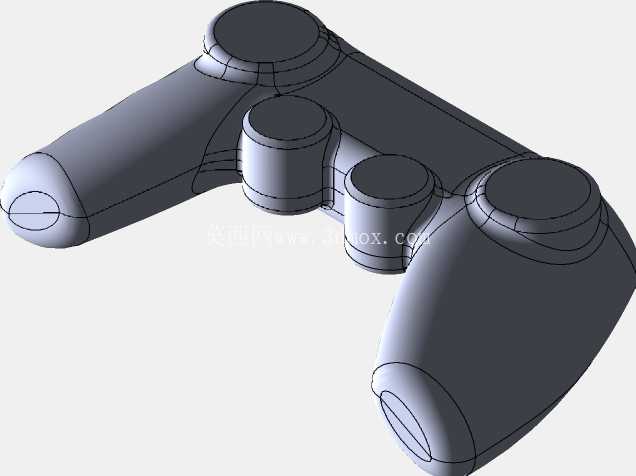

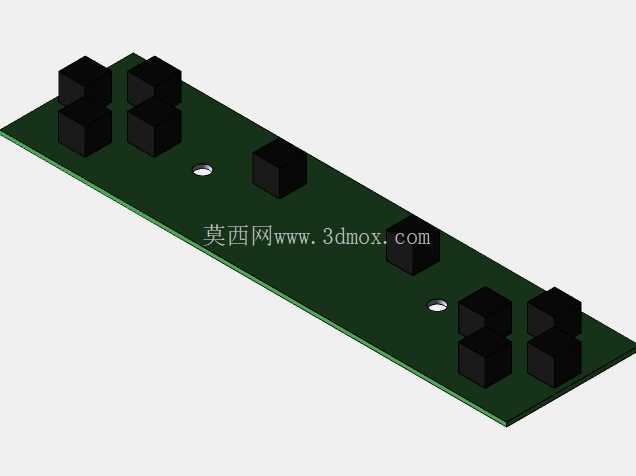

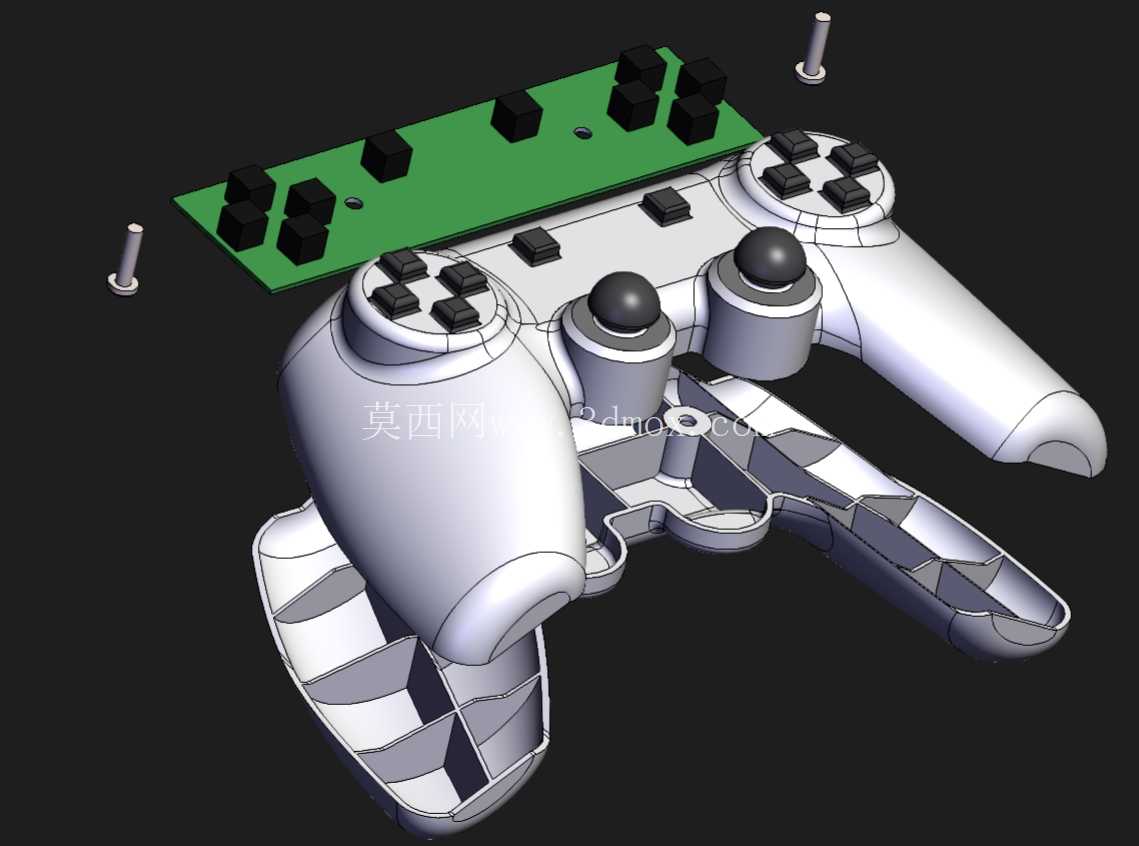

　　中间区域设置两枚可360度偏转的模拟摇杆，摇杆帽采用内凹磨砂面设计，摇杆的最大偏转角度为25度，中心复位精度控制在0.1度以内，能够精准识别细微的操作幅度变化，满足高精度操作的使用需求。摇杆与方向键、功能键之间预留了18mm的操作间距，操作时手指不会互相干扰。壳体采用上下壳分体式注塑结构，上下壳通过周边的卡扣与内部的三颗M2自攻螺丝连接，合模线设置在壳体侧面的居中位置，组装后合模缝隙控制在0.1mm以内，不会出现刮手的毛边。壳体内部预留了印刷电路板的安装位，电路板通过四颗定位柱与壳体固定，定位柱的高度为6mm，刚好预留出电子元件的焊接空间，避免元件与壳体内壁发生干涉。

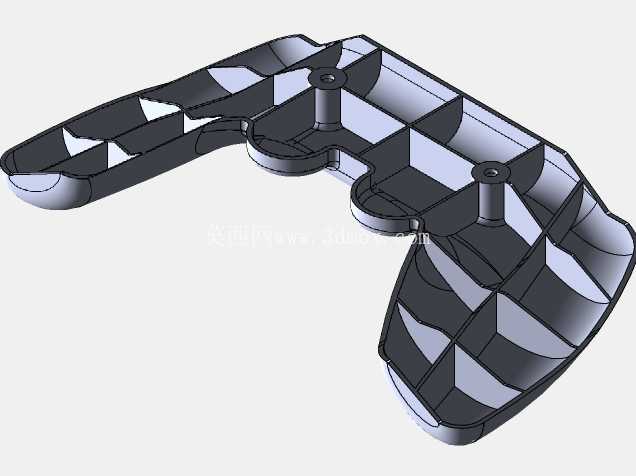

　　左右握柄内部预留了7号电池的安装仓，电池仓盖设置在握柄背面，通过卡扣与主体连接，更换电池时不需要拆解整个壳体，维护十分方便。从实际应用场景来看，该结构可适配家用游戏主机、PC端游戏操作、工业设备遥控操作等多个场景，壳体采用ABS塑料注塑成型，表面做细晒纹处理，既可以提升握持时的摩擦力，也不容易残留指纹和汗渍。按键部分采用POM材质制作，耐磨性能优异，长期按压后不会出现明显的磨损凹陷，使用寿命可以达到百万次按压级别。设计过程中充分考虑了注塑生产的工艺要求，所有壳体的壁厚均匀控制在2mm，没有出现壁厚突变的位置，避免注塑时产生缩痕或者气泡；所有加强筋的厚度为1.2mm，高度不超过壁厚的3倍，防止注塑时表面出现缩印。

　　壳体的所有转角位置都做了R1.5以上的圆角过渡，既可以提升握持的舒适度，也能够避免注塑时应力集中导致的壳体开裂问题。内部电路板的走线空间预留充足，按键与电路板之间通过导电胶连接，导电胶的触点位置与按键柱完全对齐，按压时不会出现触点偏移导致的触发失灵问题。摇杆组件通过两颗螺丝固定在电路板上，摇杆的底部与壳体内壁之间预留了2mm的间隙，摇杆偏转时不会与壳体发生碰撞。整体结构没有复杂的倒扣结构，注塑模具只需要采用简单的斜顶结构就可以完成脱模，生产良率可以控制在98%以上，量产成本较低。从安装边界来看，整个控制器的外部没有突出的尖锐部件，所有外接接口都设置在壳体顶部的中间位置，接口周边做了1mm的凸台保护，即使控制器不慎掉落，接口也不会直接与地面接触发生损坏。壳体背面设置了四枚圆形的橡胶防滑脚垫，放置在桌面时不会滑动，也不会刮伤桌面表面。
