圆柱齿轮传动往复运动机构

这套圆柱齿轮搭配连杆的往复运动结构，在轻工自动化送料、小型工装工位切换、纺织机械导纱往复单元这类需要恒定行程直线往复输出的场景中适配性极强，区别于传统曲柄滑块结构的急回特性，该结构通过两个啮合圆柱齿轮的定比传动，配合偏心连杆约束，能输出更平稳的匀速段往复行程，在需要稳定推送速度的工序里，能大幅降低被输送工件的惯性冲击，避免薄壁件、精密小件在送进过程中出现磕碰移位。

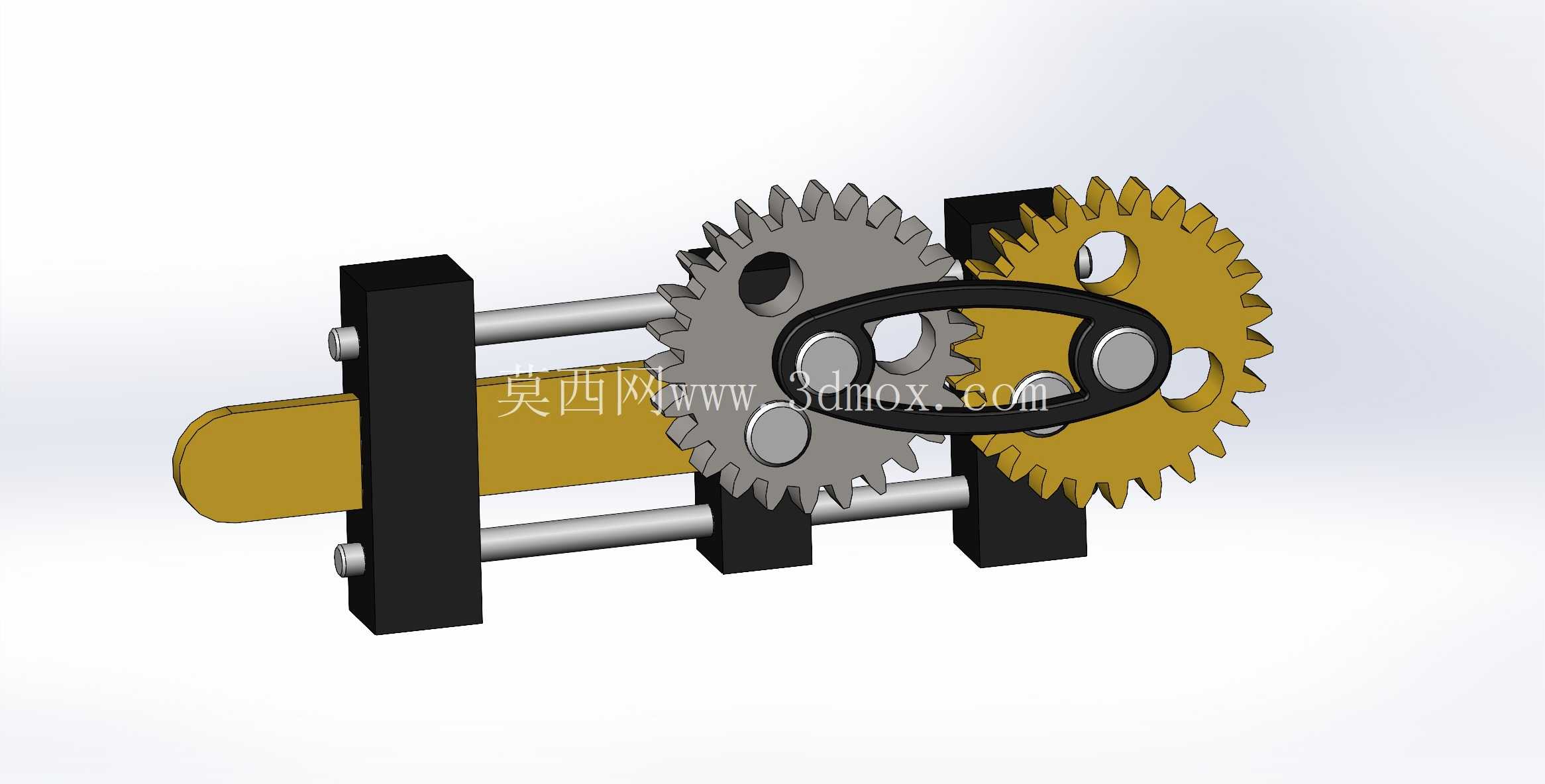

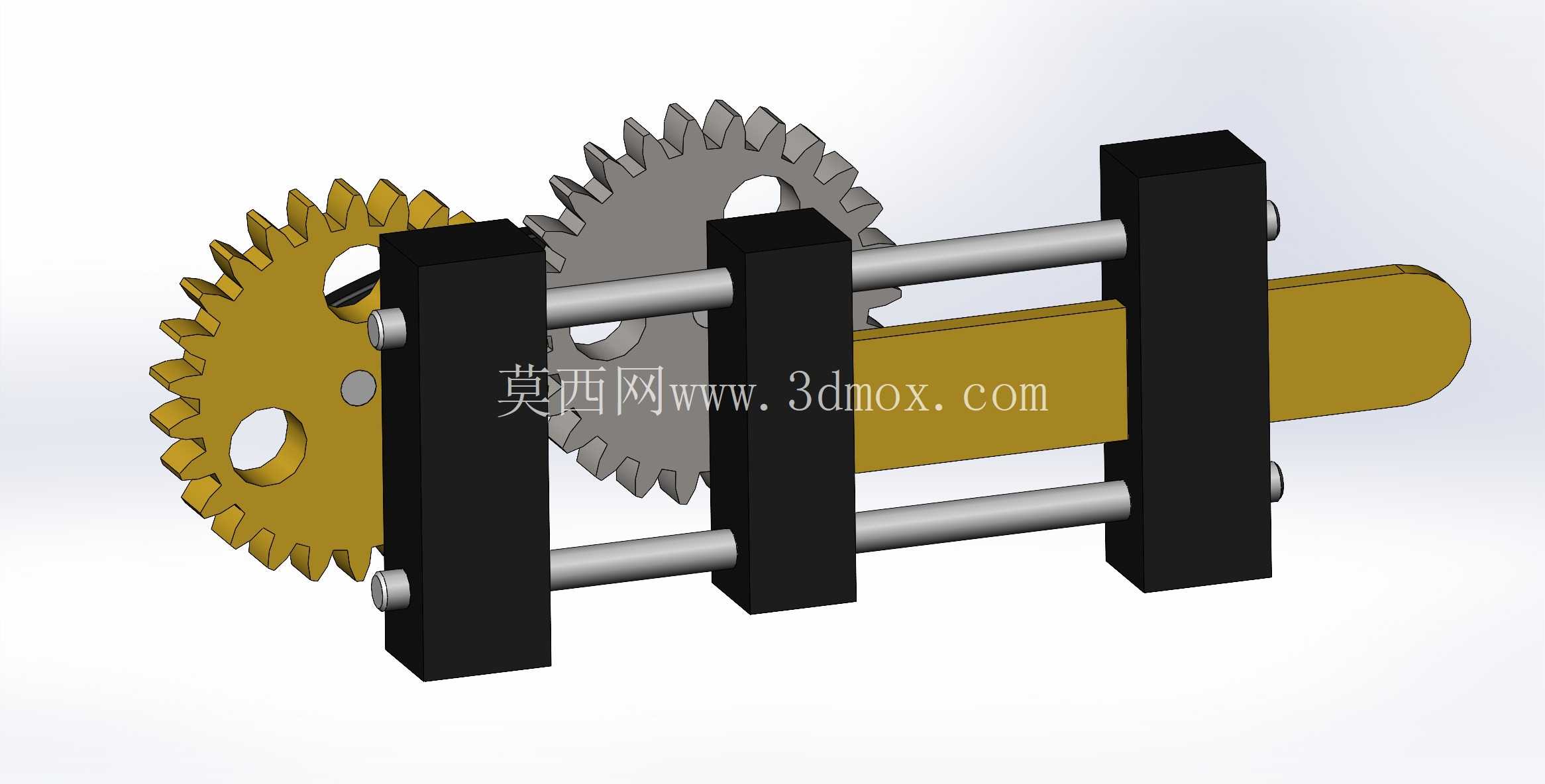

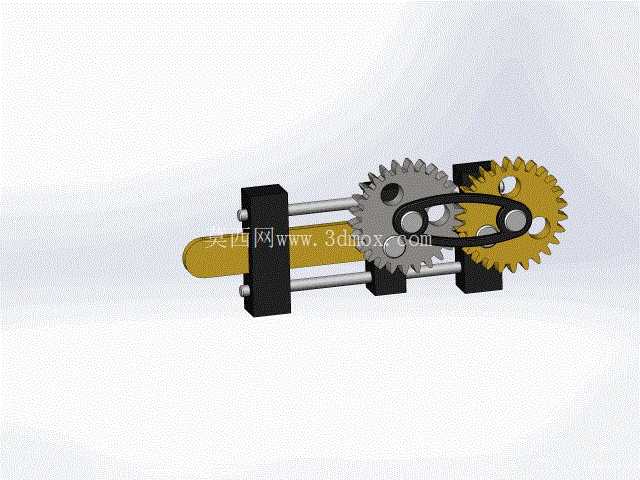

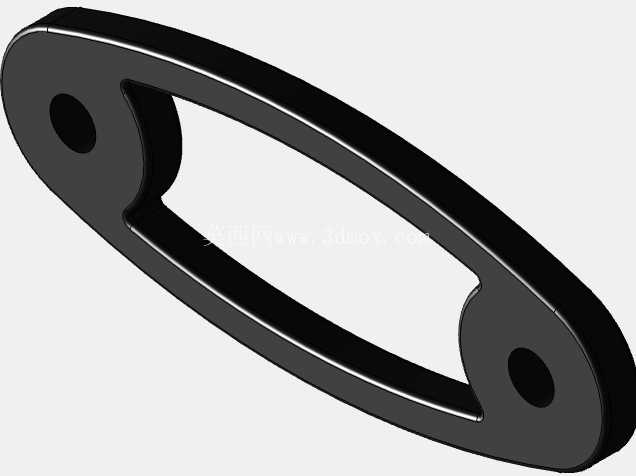

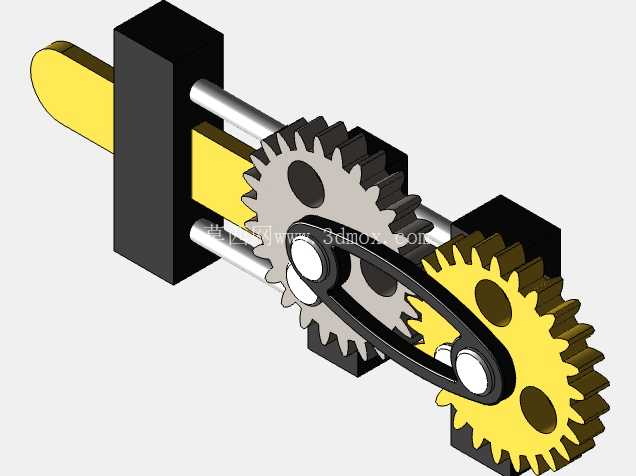

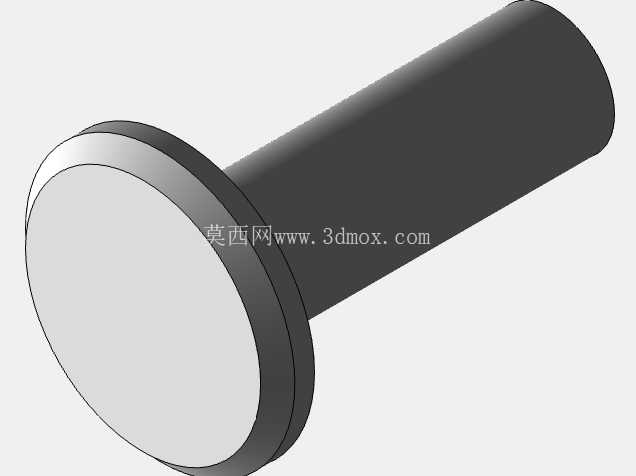

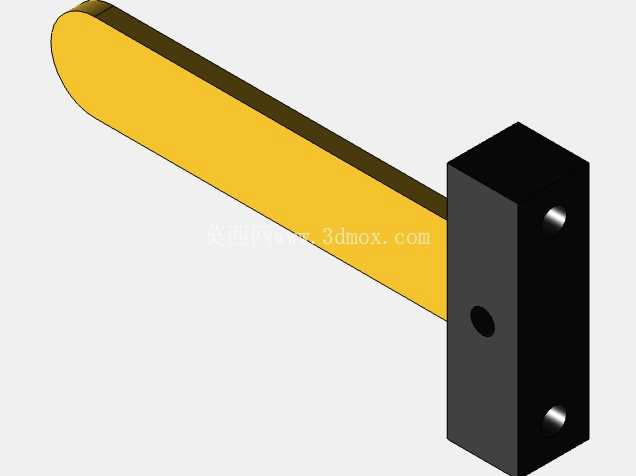

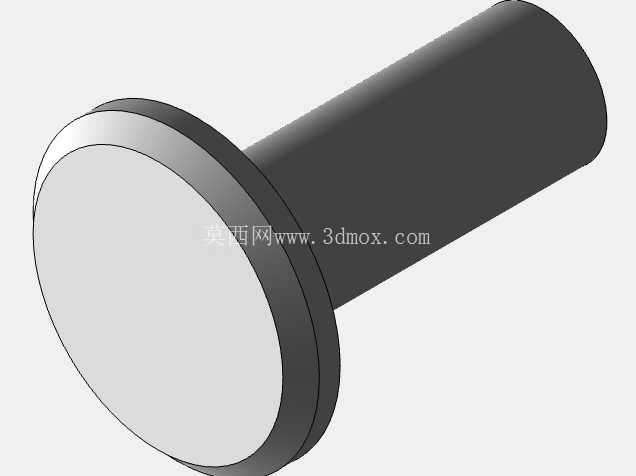

从结构功能逻辑来看，两个平行布置的圆柱直齿轮分别通过轴承座固定在安装基板上，齿轮轴端的偏心销穿过连杆两端的腰型槽，当动力输入至其中一根齿轮轴时，两个齿轮反向同步转动，偏心销随齿轮做圆周运动，带动连杆沿着两根平行导向光轴做直线往复滑动，导向光轴两端通过立式支撑座锁紧固定，为连杆的往复动作提供径向约束，避免运动过程中出现偏载卡滞。整套结构没有复杂的凸轮曲面加工需求，所有零件均为常规机加工件，加工精度要求集中在齿轮啮合侧隙、偏心销与连杆槽的配合间隙、导向轴与直线轴承的同轴度这几个核心点位，普通铣床、滚齿机即可完成全部零件加工，后期维护仅需定期给齿轮啮合面、导向轴配合面补充润滑脂，运维成本远低于同行程的凸轮往复机构。

设计层面上，这套结构的行程由齿轮上偏心销的中心距决定，调整偏心销在齿轮端面的安装半径，即可在不更换核心传动件的前提下调整往复行程范围，适配不同工位的送料距离需求；齿轮模数的选择则根据输出端需要的推送负载确定，常规轻载送料场景下选用1模直齿轮即可满足扭矩传递需求，若需要带动更大负载的工装，可在保持中心距不变的前提下适当增大齿轮模数，提升轮齿的抗弯曲强度。安装边界方面，整套结构的横向安装尺寸由两个齿轮的中心距加上两端支撑座的安装宽度决定，纵向尺寸则由齿轮齿顶圆直径加上连杆的滑动行程余量确定，安装时需要保证两根导向轴的平行度公差控制在0.02mm/m以内，两个齿轮的啮合侧隙控制在0.05-0.1mm之间，避免装配过紧导致运转卡顿，或是侧隙过大导致往复行程末端出现位置误差。

实际应用中，这套结构可直接对接小型减速电机的输出轴，不需要额外添加换向传动结构，动力传递路径短，传动效率可达90%以上，在高速往复工况下，齿轮啮合的噪音远低于槽轮、棘轮类间歇传动结构，适合在对车间噪音有要求的装配生产线中使用。同时连杆的输出端可根据实际需求加装推块、夹爪、吸盘等执行元件，拓展性较强，既可以作为独立的往复送料单元使用，也可以集成到多工位转盘设备、包装机的物料推送工位、小型检测设备的工件换位机构中，替代传统的气缸直推方案，在需要多工位同步往复动作的场景下，只需在齿轮轴端同步加装多组偏心连杆，即可实现多个工位的动作同步，避免多个气缸动作不同步导致的工序错位问题。

结构细节上，连杆与偏心销的配合位置加装了自润滑衬套，能降低长期往复运动带来的磨损，延长零件更换周期；齿轮与支撑座之间加装了止推垫片，避免齿轮端面与支撑座直接摩擦产生阻力；导向轴选用镀铬硬轴，表面硬度可达HRC60以上，配合直线轴承使用时磨损量极小，能长期保持运动精度。整套结构没有易损的薄壁件、弹性件，连续运转寿命可达上万小时，在常规工业环境下不需要频繁拆解维护，适合作为标准化的通用往复传动单元进行模块化设计，根据不同的负载、行程需求快速调整参数，适配不同的设备设计需求。
