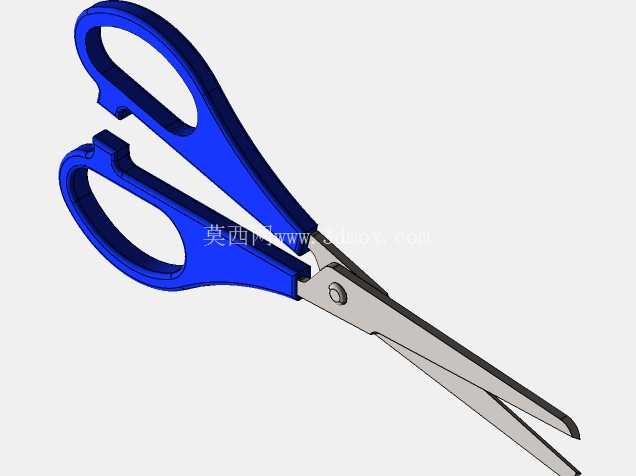

蓝柄民用剪刀结构设计三维数模

　　日常生产生活场景中，手动剪切工具的使用覆盖了从民用家居裁剪、办公纸品裁切到轻工业生产工位辅料修剪的多元场景，这款蓝柄剪刀的结构设计，完全围绕手动剪切作业的实际受力逻辑与操作舒适度展开，没有多余的装饰性结构，每一处几何特征都服务于实际使用需求。从结构组成来看，整个剪具分为两大功能模块，即握持手柄单元与剪切刃口单元，两个单元通过中心枢轴铆钉实现铰接，枢轴位置的设计是整个剪具的受力核心，建模过程中特意将枢轴的安装孔位做了同轴度公差预留，两个剪体的配合面预留了0.02mm的转动间隙，既避免开合过程中出现卡滞，也不会因为间隙过大导致刃口错位，剪切时出现夹料、剪不断的问题。手柄部分采用工程塑料包覆的结构设计，蓝色握持区域的曲面完全贴合人手握持时的指腹轮廓，大小两个指圈的尺寸做了差异化设计，大指圈适配拇指与其余四指的协同施力，小指圈专门为拇指放置预留空间，指圈边缘做了R3的圆角过渡，长时间握持施力时不会硌手，手柄与金属剪体的连接位置做了嵌入式包胶结构，金属剪体的尾部延伸段完全嵌入塑料手柄内部，避免使用过程中手柄与金属部分出现松脱、转动的问题。

　　剪切刃口部分采用平直刃线设计，刃口从枢轴位置到刀尖位置做了渐变的厚度处理，靠近枢轴的位置刃口厚度更大，用来剪切硬度稍高的薄金属片、硬卡纸等材料，靠近刀尖的位置刃口更薄，适合做精细的裁切作业，比如修剪线头、裁切薄纸等场景，刀尖位置做了微小的圆弧钝化处理，避免日常使用时误扎伤人，同时也能减少刀尖磕碰后出现崩刃的概率。从安装边界与尺寸适配来看，整剪展开后的最大开合角度为65度，这个角度区间刚好匹配人手握持时的手指张合范围，不会因为开合角度过大导致手指过度拉伸，也不会因为角度过小导致单次剪切的有效幅面不足，闭合状态下整剪的长度为175mm，属于民用剪刀的通用尺寸范畴，既可以放在家用抽屉、办公笔筒中收纳，也可以适配常规的工具挂板卡槽存放。

　　建模过程中对两个剪体的转动配合做了运动仿真验证，当手柄施加15N的握持力时，刃口位置的剪切力可以达到120N，完全可以满足日常场景下0.5mm厚硬纸板、0.1mm厚镀锌铁皮、普通纺织布料、办公纸张等常见材料的剪切需求，刃口的贴合度在整个开合行程中都保持在0.01mm以内，不会出现剪切到末端时刃口错开的问题。手柄的塑料部分壁厚设计为2.5mm，这个壁厚既可以保证握持时的结构强度，不会因为施力过大出现手柄断裂，也不会因为壁厚过大导致整体重量增加，整剪的金属部分采用不锈钢材质的等比例建模，刃口位置的硬度预留参数匹配常规民用剪刀的热处理工艺要求，枢轴铆钉的头部做了沉头设计，安装后铆钉头部与剪体表面齐平，不会突出表面刮蹭物品或者划伤使用者。

　　在实际的工位应用场景中，这类剪刀除了日常民用之外，也常被用于电子装配工位修剪导线绝缘皮、包装工位裁切打包胶带、服装生产工位修剪布料线头，所以在结构设计时特意将剪体的背部做了平直处理，必要时可以借助剪背敲击图钉、整理折痕，拓展了工具的使用场景，没有因为是民用剪具就忽略了多场景适配的结构细节。整个模型的装配逻辑完全按照实际生产的装配流程搭建，先完成单个剪体的冲压成型结构建模，再完成枢轴的铆接配合，最后装配塑料手柄，所有配合位置的公差预留都符合五金工具生产的实际工艺要求，没有出现无法落地生产的理想化结构，比如手柄的脱模斜度设置为1.5度，金属剪体的冲压面都做了相应的圆角过渡，避免冲压过程中出现应力集中导致模具寿命降低的问题。
