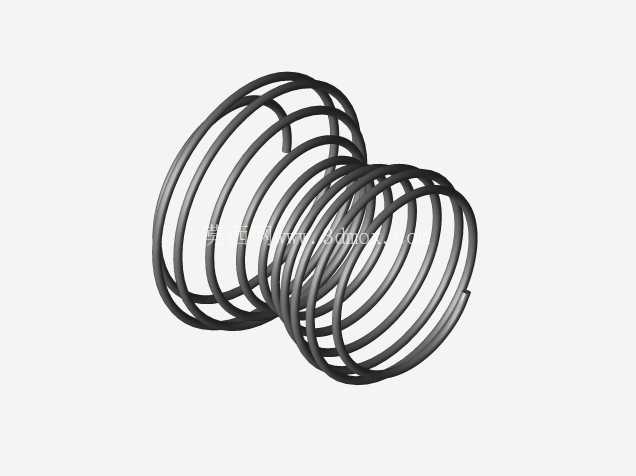

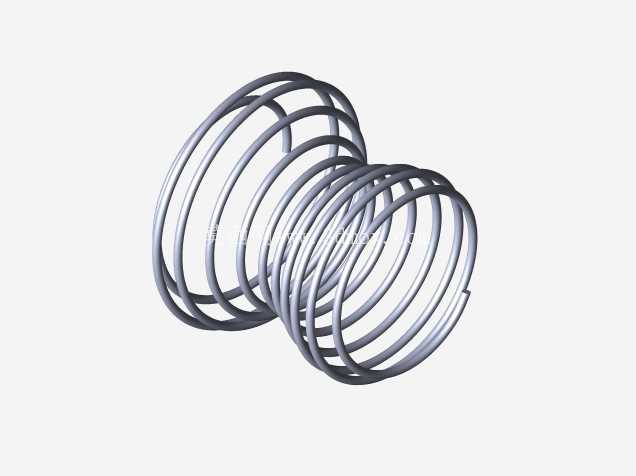

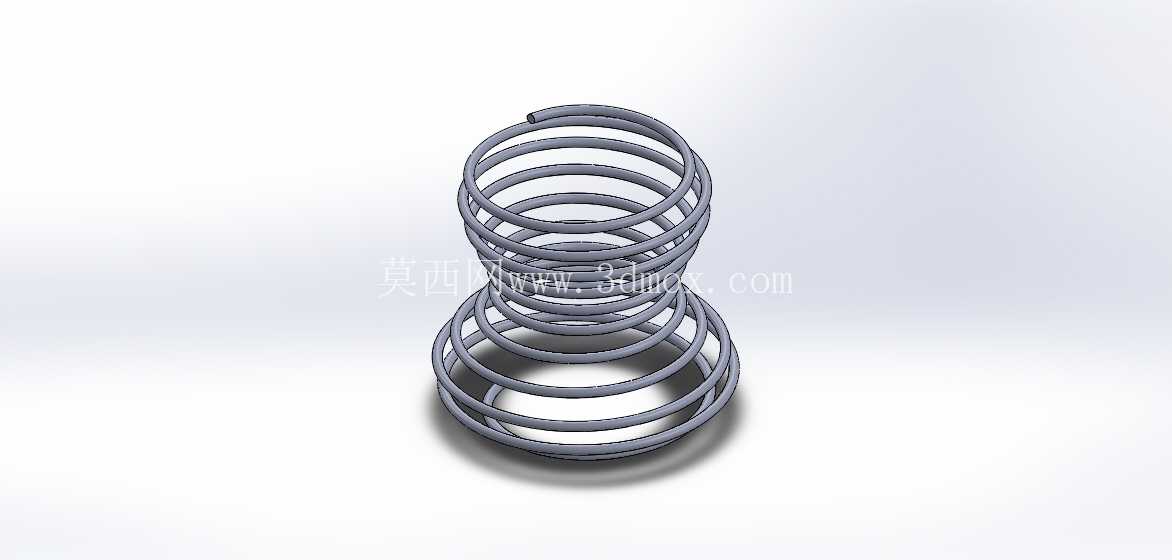

这款变径鼓形螺旋弹簧在结构设计上打破了常规圆柱螺旋弹簧的等径轮廓,整体呈现中间直径小、两端直径逐步放大的鼓形轮廓,螺旋线依托平滑过渡的样条曲线生成轮廓路径,再沿路径扫描得到连续的簧丝实体,没有生硬的直径突变台阶,避免了应力集中点的出现。在冲压模具的卸料结构中,这类鼓形弹簧相比普通圆柱弹簧拥有更优的横向稳定性,当卸料板出现微小偏载时,两端大直径的支撑圈可以更好地贴合安装基面,不会像等径弹簧那样容易出现侧向弯折、卡滞的问题,尤其适合中小吨位级进模的窄空间安装场景,不需要额外加装导柱导套对弹簧进行径向限位,就能保证压缩过程中施力方向始终与安装面垂直。
从安装边界来看,这类弹簧的两端支撑圈为并紧磨平结构,安装时两端的支撑面平面度可以控制在0.1mm以内,不需要额外加工适配的定位凹槽,直接贴合在模板的沉孔端面即可完成固定,两端最大外径比中间段直径大30%左右,在相同安装沉孔直径下,鼓形弹簧的有效压缩行程比同线径的圆柱弹簧高出15%左右,能够在有限的模具闭合高度空间内提供更长的弹性行程,满足卸料板从开模到合模全行程的弹力输出需求。在轻工自动化设备的缓冲工位,比如小型皮带线的端部挡停结构、桌面型装配设备的压头缓冲结构中,这种鼓形弹簧的非线性刚度特性也能发挥作用,压缩初始阶段两端大直径簧圈先参与变形,刚度较低,可以吸收初始接触时的冲击能量,避免硬接触损伤工件表面,当压缩量逐步增大到中间小直径段参与变形时,刚度会平缓上升,提供足够的抵紧力保证工件定位稳定,不会出现等径弹簧压缩后期刚度陡增、冲击力过大的问题。
设计这类弹簧的螺旋路径时,需要重点控制样条轮廓的曲率连续性,每一段簧圈的螺旋升角要保持平滑过渡,不能出现局部升角突变的情况,否则在反复压缩循环中,升角突变位置会出现应力集中,提前出现疲劳断裂的问题;簧丝的截面为标准圆形,扫描过程中要保证簧丝截面始终与螺旋路径的切线方向垂直,避免出现簧丝扭曲、截面椭圆化的建模误差,否则后续做有限元应力分析时,计算结果会和实际受力情况出现较大偏差。
在实际选型匹配时,需要注意这类弹簧的最大压缩量不能超过簧丝总长度对应的极限压缩值,两端的支撑圈要保证至少有3/4圈的并紧长度,避免压缩过程中出现端头翘曲、滑脱的问题;如果用于有腐蚀介质的工况,还需要在建模完成后预留表面处理的镀层厚度,避免安装时因为镀层厚度导致外径超差,无法装入预设的安装沉孔内。相比普通的圆柱压缩弹簧,这种鼓形结构的弹簧在相同自由高度下,固有频率更低,在高频往复运动的工位上使用时,不容易出现共振问题,适合高速冲床、高频振动送料设备这类往复运动频率较高的场景,不需要额外加装阻尼结构就能稳定工作,减少设备运行过程中的异常振动和噪音。
