卡轴式简易滑板滚动结构设计

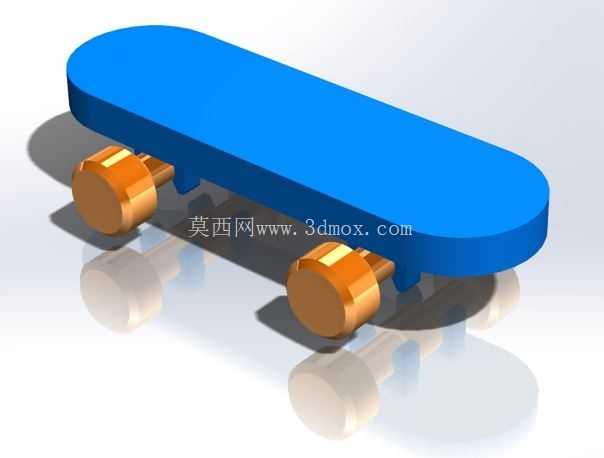

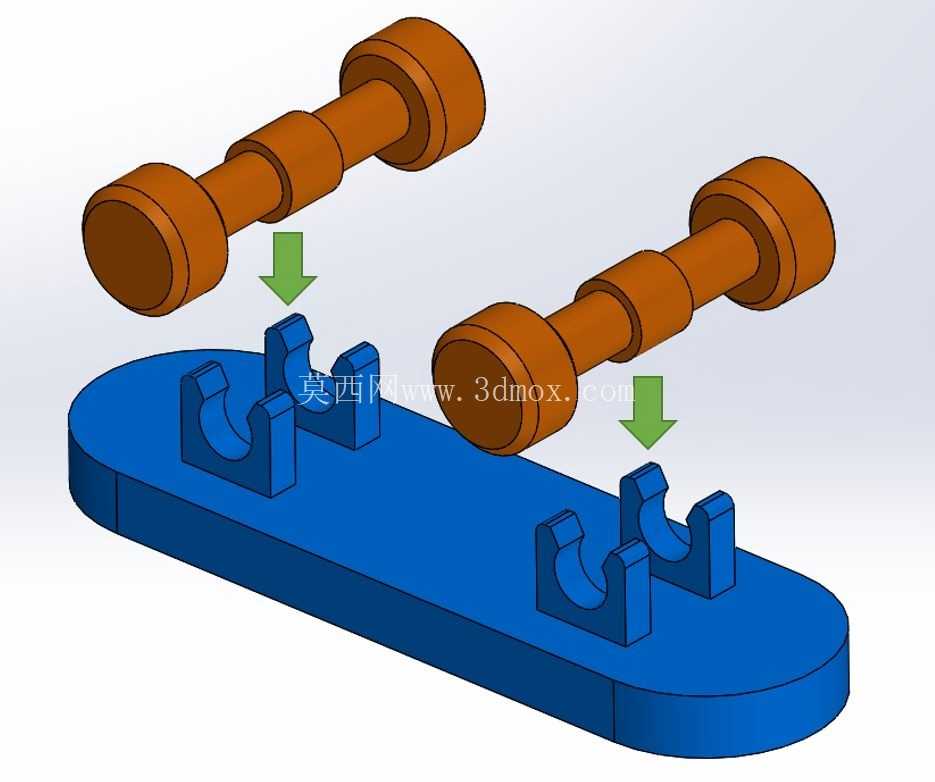

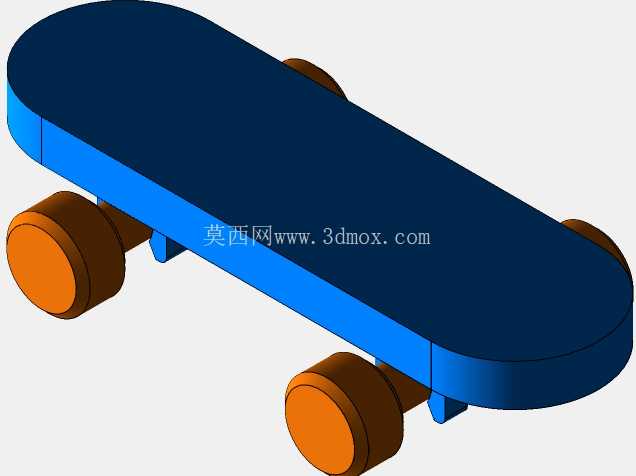

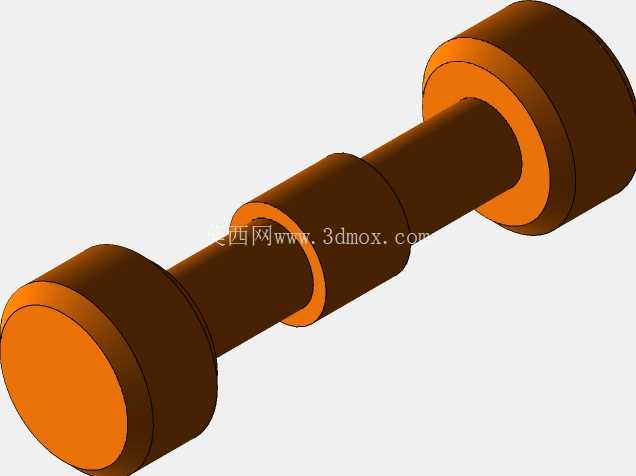

　　轮轴与滑板底座的连接采用直接卡入式设计，没有额外的紧固件、粘接工序，装配时仅需要将轮轴对准底座下方的卡槽推入即可完成固定，卡槽的过盈量经过反复调试，既可以保证轮轴在滚动过程中不会出现轴向窜动、脱出的问题，也不会因为过盈量过大导致装配时需要借助额外工具，甚至出现零件开裂的情况。滚动轮采用圆柱构型，轮面做了微小的圆角过渡，避免轮边尖锐处磕碰损坏，轮体内孔与轮轴采用间隙配合，配合间隙控制在0.15mm-0.2mm之间，既保证轮子转动时无卡滞，也不会因为间隙过大出现轮体晃动、滚动轨迹偏移的问题。这款卡轴式滑板结构，核心设计逻辑围绕快速装配、低阻力滚动两个核心需求展开，适配桌面级3D打印的小批量制作场景，也可作为儿童益智拼装玩具、机械结构教学演示件使用。从结构组成来看，整体分为滑板主体、轮轴卡接结构、滚动轮三个核心部分，滑板主体采用两端圆弧过渡的平板构型，板面无额外凸起结构，既保证了基础的承载平面完整性，也避免了打印过程中出现过多支撑结构，降低打印后处理的工作量。

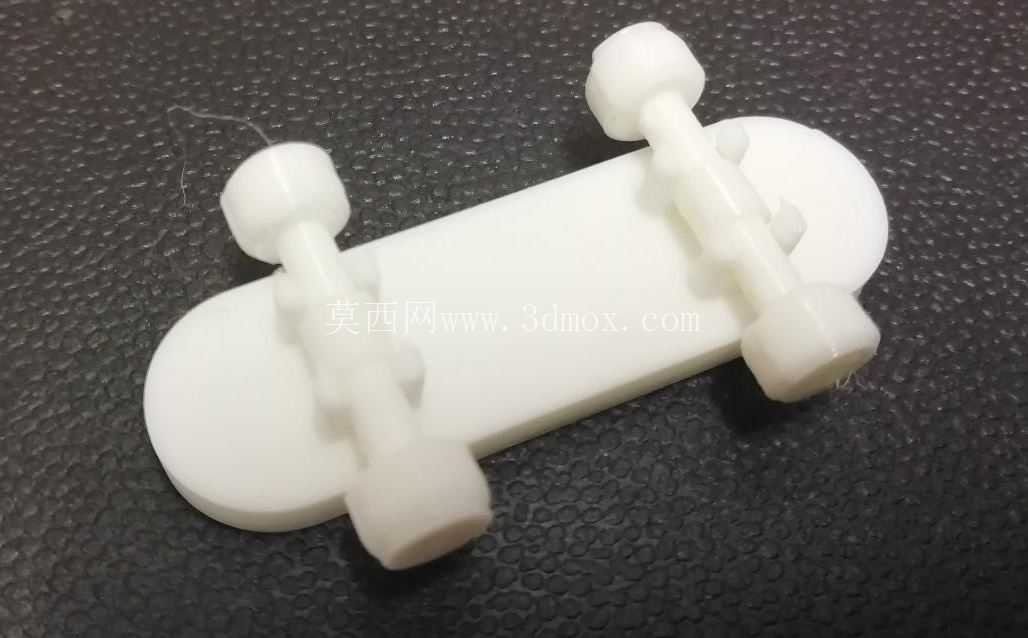

　　从安装边界来看，滑板主体的厚度控制在8mm左右，轮体直径为18mm，轮轴突出轮体两侧的长度各为2mm，整体装配完成后总高度不超过28mm，整体长度控制在120mm范围，宽度为40mm，属于小型化的结构件，打印时不需要大尺寸的打印平台，普通桌面级FDM打印机即可完成整板打印，单个零件的打印时长控制在30分钟以内，适合快速打样验证。在实际应用场景中，除了作为3D打印的趣味拼装玩具之外，该结构的卡接式轮轴设计思路也可以迁移到小型输送线的从动轮安装、简易移动置物架的脚轮快速装配场景中，尤其是在不需要频繁拆卸、承载载荷不大的使用场景下，这种无紧固件的卡接结构可以大幅减少装配工序，降低整体的零件数量，减少供应链的物料管理成本。

　　设计过程中特意规避了复杂的曲面结构，所有特征均采用拉伸、倒圆角等基础建模特征完成，没有复杂的放样、曲面剪裁特征，不管是使用参数化建模软件还是直接进行切片打印，都不会出现特征识别错误、破面的问题。滚动功能的实现没有额外加装轴承，完全依靠打印件本身的配合精度实现低阻力滚动，针对PLA、ABS等常见的3D打印材料，配合面的粗糙度可以通过0.2mm层厚的打印参数直接达到使用要求，不需要额外进行打磨、抛光处理，进一步降低了制作门槛。轮轴与卡槽的连接位置做了微小的导向倒角，装配时可以自动导正轮轴位置，不需要反复对准调整，即使是没有装配经验的使用者也可以快速完成整机组装。

　　滑板主体的底部在轮轴卡槽位置做了局部加厚处理，加厚区域延伸至板面中部，避免轮轴受力时卡槽位置出现应力集中导致板面断裂，加厚区域的过渡采用渐变斜面，不会出现明显的应力台阶，同时也不会过多增加整体的重量和材料消耗。从滚动性能来看，两轮组的平行度通过卡槽的一体化加工（打印）保证，两个轮轴的同轴度、平行度公差可以控制在0.1mm以内，滚动过程中不会出现偏磨、走偏的问题，在平整的桌面、玻璃台面等硬质平面上可以依靠初始推力滑行较长距离，滚动阻力远小于过盈配合的轮组结构。整体结构没有易损的小零件，所有零件均为一体化打印成型，没有拼接、粘接的部位，日常使用中如果出现轮体磨损，只需要单独打印轮体更换即可，不需要更换整个滑板主体，维护成本极低。针对教学场景，该结构可以作为公差配合、过盈连接、间隙配合的直观演示教具，让学习者直观理解不同配合类型的实际应用效果，也可以作为机械入门建模的练习案例，通过拆解各个特征的建模逻辑，掌握基础的结构设计思路。
