螺旋弹簧式球形弹性缓冲构件

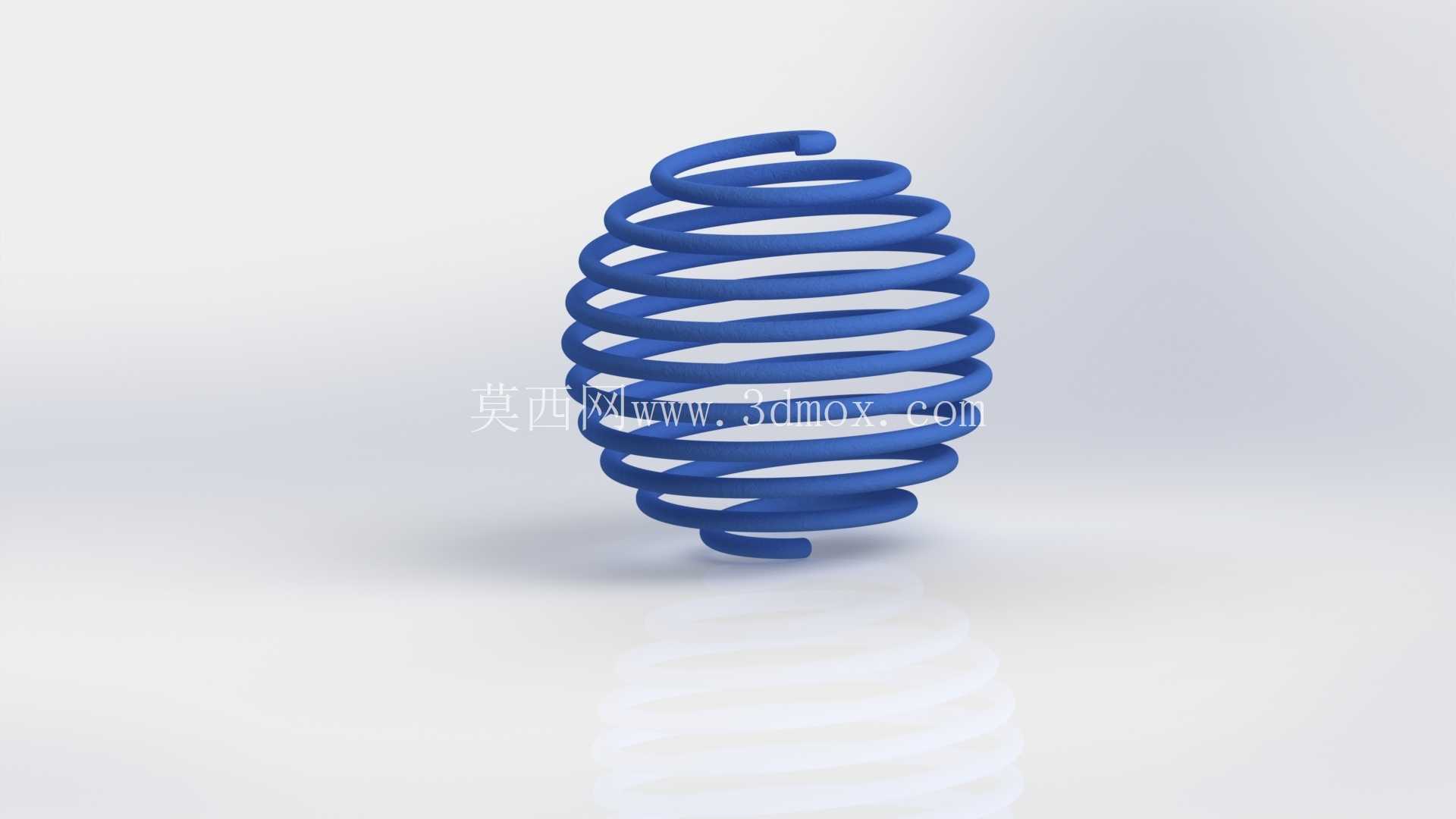

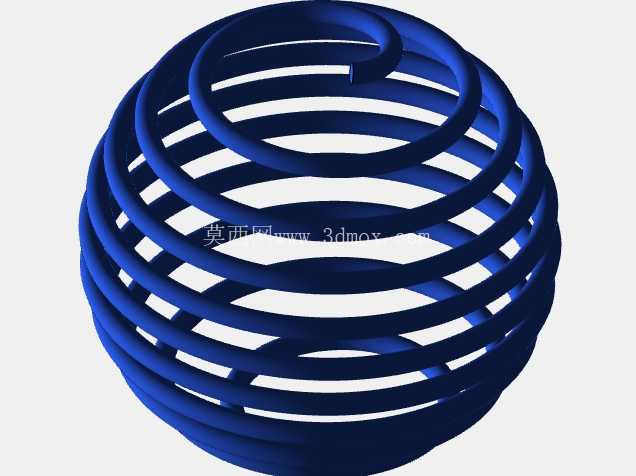

　　这类螺旋成型的球形弹性构件，在轻工输送、小型减震工位、玩具结构以及精密仪器隔振场景中有着非常广泛的适配空间，和常规圆柱螺旋弹簧不同，球形轮廓的弹簧在受多方向载荷时，能在X/Y/Z三个轴向提供相对均匀的弹性回复力，不会出现圆柱弹簧受侧向力时容易发生的偏载、卡滞甚至永久变形问题。从结构设计逻辑来看，整个构件由单根弹性金属线材连续螺旋绕制而成，线材从球体一端的极点位置开始，按照等螺距的螺旋轨迹逐圈扩大回转半径，到达球体赤道位置时达到单圈最大直径，之后再逐圈缩小回转半径，最终收束到另一端极点，整个绕制过程没有断点、没有焊接拼接位置，所有圈体的曲率变化平滑过渡，避免了应力集中点的出现。

　　在实际工况应用中，这类构件常被安装在小型电子设备的支撑脚位置，用来抵消设备运行时产生的高频微幅振动，避免振动传递到安装台面产生共振噪音；也会被用在柔性输送线的末端缓冲位置，当轻质工件沿滑道滑落接触到该弹簧球时，球形的接触面不会刮伤工件表面，同时螺旋结构的渐进式弹力可以平稳吸收工件的冲击动能，不会出现刚性碰撞导致的工件弹跳、磕碰损伤问题。设计这类构件时，首先要根据实际承载需求选定线材的直径，线材直径直接决定了单圈的刚度，直径越大整体承载能力越强，但对应的弹性变形量会相应减小；其次要确定球体的整体外径，这个尺寸需要匹配安装位置的预留空间，由于弹簧球在受轴向压缩时，整体外径会出现小幅膨胀，因此安装边界需要预留至少10%的径向间隙，避免压缩过程中圈体和周边结构发生摩擦干涉。

　　绕制过程中螺距的选择也十分关键，等螺距设计可以让弹力随压缩量呈现线性变化，适合对弹力线性度有要求的缓冲工位，如果需要渐进式的弹力特性，也可以在靠近两极的位置减小螺距，赤道位置加大螺距，实现小压缩量时低刚度、大压缩量时刚度快速提升的效果。和采用多片弹片拼接的球形弹性件相比，整体绕制的弹簧球没有装配间隙，长期使用不会出现拼接位置松动、脱落的问题，疲劳寿命也更长；和实心橡胶弹性球相比，金属材质的弹簧球耐温范围更广，在高低温环境下不会出现橡胶老化、刚度剧变的问题，同时金属线材的回弹滞后更小，在高频振动工况下不会因为内部阻尼过大产生过多热量。

　　在安装适配层面，这类弹簧球的两端极点位置可以根据需求磨平端面，或者弯折出安装挂耳，既可以直接放置在两个平面之间作为无固定的缓冲垫使用，也可以通过挂耳穿装销轴实现两端固定，作为柔性连接的弹性关节使用。需要注意的是，由于球形结构的特殊性，这类弹簧不适合承受超过自身压缩极限30%的大载荷冲击，否则会出现圈体并圈后无法回弹的塑性变形，设计选型时需要根据最大冲击载荷计算对应的压缩量，预留足够的安全余量。另外在绕制完成后，需要对整个构件进行应力回火处理，消除绕制过程中产生的内应力，避免使用过程中出现尺寸蠕变，表面处理可以根据使用环境选择镀锌、喷塑或者钝化处理，提升构件的防锈耐腐蚀能力，适配潮湿或者有轻度腐蚀的工况环境。
