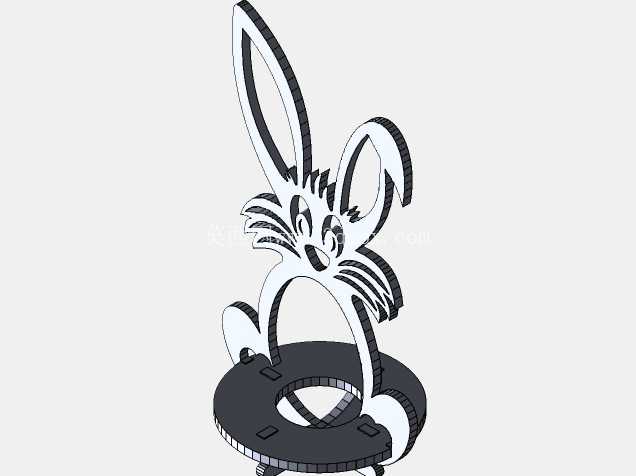

卡通长耳兔造型铸造模镶件结构

这套造型件的结构设计核心服务于砂型铸造与低压铸造的文创类金属摆件生产场景，区别于常规工业结构件的方正造型，整体采用大曲率曲面与薄壁镂空结合的形式，在保证铸件成型合格率的前提下，最大化还原卡通形象的灵动视觉效果。从安装边界来看，底部环形基座的外径控制在120mm范围内，基座厚度8mm，环体上均匀分布4个2mm深的定位卡槽，可直接适配通用型铸造模架的模芯安装位，不需要额外定制非标模架，能有效降低文创类小批量铸件的开模成本。

设计过程中优先处理了铸造工艺的拔模斜度问题，长耳部分的外轮廓拔模斜度设置为1.5°，内凹的耳廓位置斜度加大到2°，避免起模时蹭伤砂型表面；兔身与基座连接的过渡位置做了R3的圆角处理，既可以减少金属液充型时的紊流卷气问题，也能避免铸件冷却过程中应力集中导致的开裂缺陷。镂空部分的最小壁厚控制在3mm，符合常用锌合金、铝合金铸造的最小壁厚要求，不会出现充型不满或者冷隔缺陷，同时耳尖位置做了局部加厚到4mm，平衡整个铸件的冷却速度，避免耳尖位置因为冷却过快产生缩松。

从实际用途来看，这套模芯生产出的铸件可直接作为桌面金属摆件、文创周边配饰的主体结构，也可以作为工艺礼品的装饰嵌件使用，基座的环形结构预留了后续粘接防滑垫或者安装固定螺杆的空间，不需要二次加工就能完成后道装配工序。造型上的线条凸起高度统一为1.2mm，铸造完成后经过简单喷砂处理就能形成清晰的轮廓层次感，不需要额外做蚀刻或者雕刻工序，能大幅缩短文创产品的生产周期。

结构设计时还考虑了模芯的加工工艺性，所有曲面的曲率变化都做了连续过渡，没有出现锐角或者曲率突变的位置，使用三轴加工中心就能完成整个模芯的铣削加工，不需要五轴设备联动，降低了模芯本身的制造成本；分模面设置在基座的底平面，整个造型的倒扣位置都集中在模芯一侧，起模方向垂直于基座平面，不需要额外设计侧向抽芯结构，简化了模具的整体结构，适合小批量快速生产的需求。针对铸造过程中的排气问题，在耳尖、胡须末端这些金属液最后填充的位置，模芯上预留了0.8mm的排气槽，槽深控制在不会跑铝的阈值内，能有效减少铸件的气孔缺陷，提升成品率。

实际生产验证中，这套结构的模芯在铝合金低压铸造参数下，充型速度控制在0.4m/s，模具预热温度220℃时，成品率能稳定在92%以上，铸件表面粗糙度可以达到Ra6.3，经过简单的抛光或者喷丸处理就能直接做表面氧化或者喷漆处理，不需要额外的打磨修型工序。基座上的定位卡槽同时也可以作为后道机加工的装夹定位点，要是需要在基座上加工螺纹孔或者其他装配结构，直接以卡槽定位就能保证装夹精度，避免二次装夹找正的时间损耗。整个造型的重心落在基座环形的中心位置，铸件生产完成后放置在平面上不会出现倾倒问题，不需要额外加装配重块，进一步控制了产品的整体重量与生产成本。
