金属碰撞演示牛顿摆结构设计方案

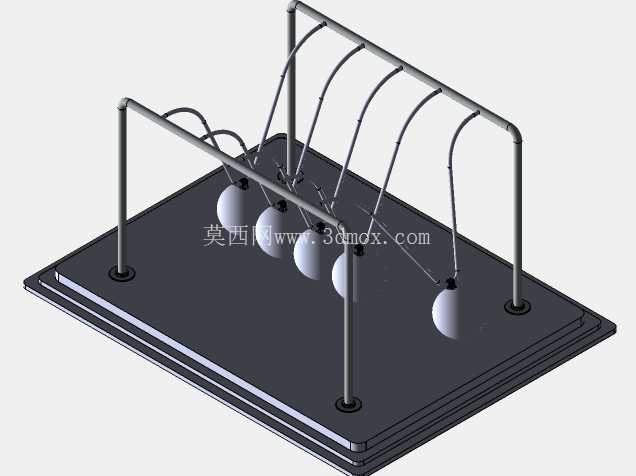

　　日常教学场景里的动量守恒演示装置，桌面装饰类金属工艺摆件，核心功能是通过等质量球体的弹性碰撞，直观展示动量与能量的传递规律，不管是中学物理课堂的演示实验，还是办公桌面的工艺陈设，都能见到这类结构的身影。整个装置的支撑框架采用双组平行金属杆设计，前后两组立杆分别固定上下两层水平横梁，上层横梁用来悬挂摆球，下层底座作为整个装置的配重承托结构，避免摆球碰撞过程中出现框架晃动偏移。设计时首先要确定摆球的悬挂点间距，相邻悬挂点的中心距必须和摆球直径完全匹配，保证静止状态下相邻球体刚好处于相切接触状态，不会出现间隙过大导致碰撞传递中断，也不会因为间隙过小出现球体挤压错位。

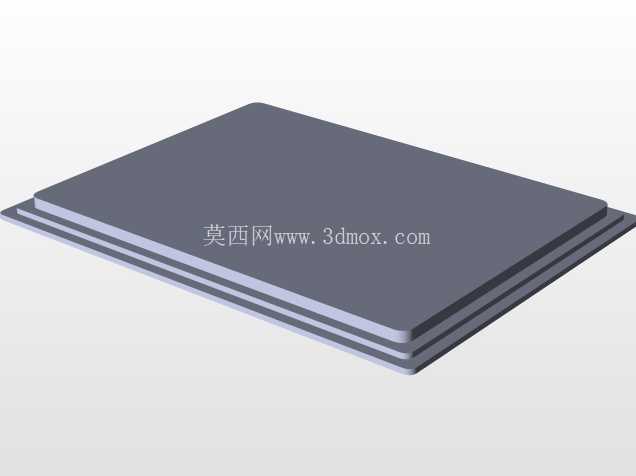

　　摆球采用实心金属球体，表面做镜面抛光处理，一方面金属材质的高密度特性可以降低空气阻力对碰撞过程的能量损耗，延长摆动持续时长，另一方面镜面质感能提升整体装置的视觉精致度，适配陈设场景的美观需求。悬挂摆球的吊线采用低延展性的金属细索，每颗摆球由两根对称分布的吊线固定，形成V型悬挂结构，这种设计可以约束摆球的摆动轨迹，让所有球体始终在同一竖直平面内运动，避免摆动过程中出现球体偏摆、错位碰撞的问题。底座部分采用加厚金属板材制作，整体重量占整个装置总重的六成以上，底部可以加装防滑胶垫，放置在光滑桌面时不会因为碰撞反作用力出现滑移。

　　安装边界方面，整个装置的横向宽度由摆球数量决定，常规五球结构的横向尺寸控制在摆球直径的6倍左右，预留两端摆球拉起摆动的空间，纵向深度要保证前后立杆的间距大于摆球直径，避免摆球摆动时触碰后侧立杆，整体高度控制在横向宽度的0.8倍左右，保证重心落在底座支撑范围内，不会出现侧翻风险。设计过程中需要反复校核吊线的长度，所有吊线的长度必须完全一致，保证每颗摆球的球心处于同一水平高度，否则碰撞时会出现力的竖向分力，导致能量传递效率下降，甚至出现球体上下跳动的情况。框架的连接部位采用焊接或者精密螺纹连接，保证连接刚性，避免连接处出现间隙导致摆动过程中产生额外的能量损耗。

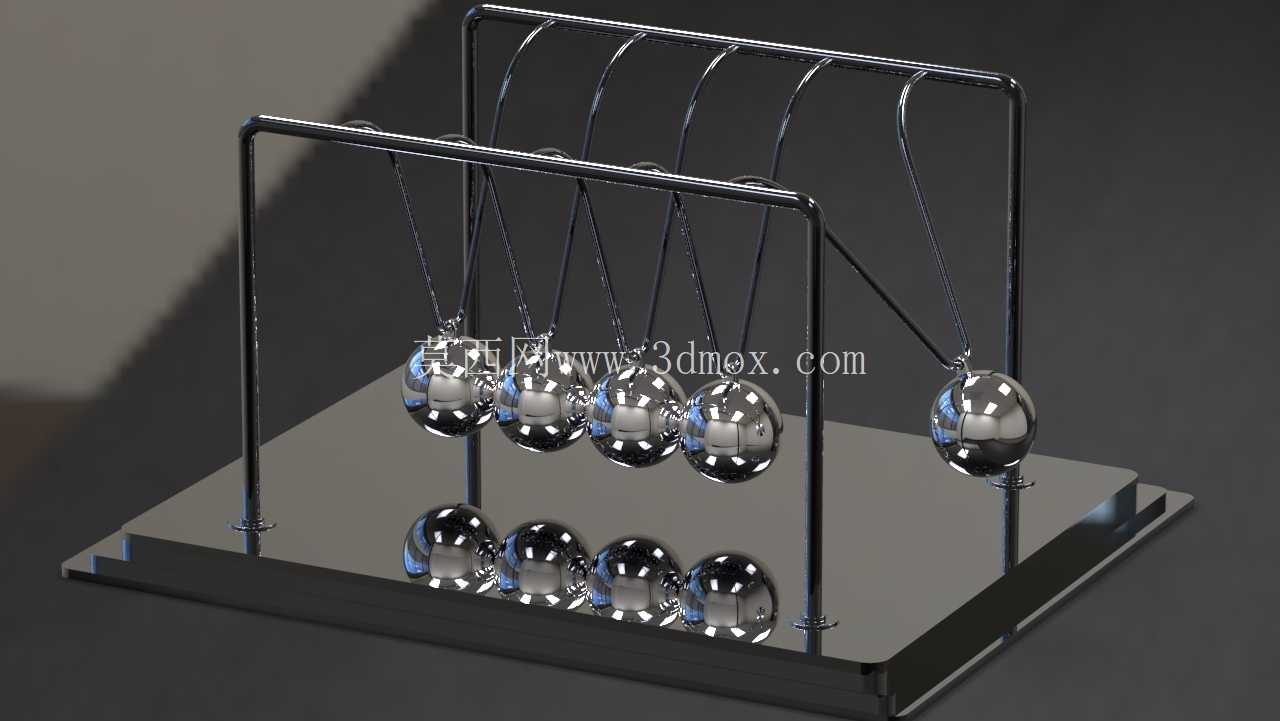

　　实际使用时，拉起一端任意数量的摆球到一定高度释放，碰撞后另一端会有相同数量的摆球以接近相同的速度摆出，中间的球体保持近似静止的状态，完美演示弹性碰撞下的动量守恒与动能传递规律。作为教具使用时，这种直观的演示效果比纯公式讲解更容易让学习者理解力学规律，作为桌面摆件时，规律的碰撞摆动和金属质感也能起到舒缓情绪、装饰空间的作用。建模过程中要重点处理摆球与吊线的连接结构，吊线与横梁的固定点要做隐藏式设计，避免固定结构外露破坏整体简洁的视觉效果，球体表面的抛光质感要通过材质参数调整还原真实金属的反射特性，框架的金属杆件要做倒圆角处理，避免尖锐棱角带来的安全隐患，同时提升整体工艺质感。底座表面可以做拉丝或者镜面处理，和摆球的质感形成呼应，整体结构没有多余的装饰部件，完全依靠力学结构本身的秩序感实现视觉美感。
