太空狼人杀主题趣味铸造模结构设计

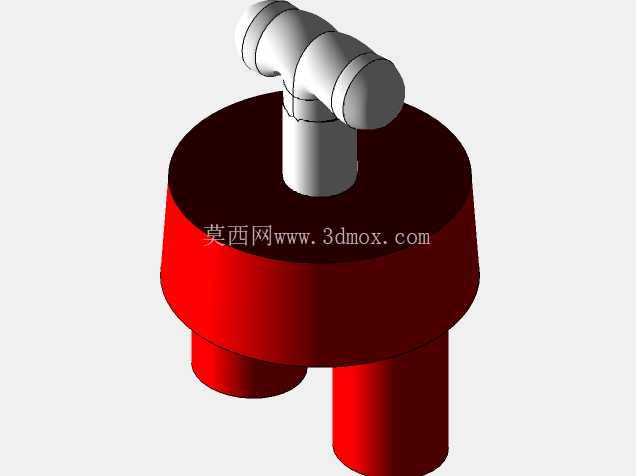

　　该套铸造模针对文创周边类金属铸件的量产需求开发，适配锌合金、低熔点铝合金等常用文创铸造材质，核心成型目标是还原太空狼人杀IP角色的标志性造型特征，同时兼顾铸造生产的工艺合理性与脱模顺畅性。从结构布局来看，模具采用上下模对开的分型设计，分型面设置在角色主体红色舱体的最大轮廓截面处，能够最大程度减少侧向抽芯结构的使用，降低模具加工复杂度与生产开合模的故障概率。模腔部分的成型面做了分级抛光处理，角色舱体的大圆弧曲面部分粗糙度控制在Ra0.8以内，保证铸件出模后无需过多打磨即可呈现光滑的外观质感，顶部管道造型的衔接位置做了0.3mm的工艺倒角，避免铸造过程中出现应力集中导致的模腔磕碰损伤，同时也能减少铸件该位置的飞边厚度，降低后处理工作量。

　　浇注系统采用中注式设计，主浇道设置在模腔底部两个支撑脚的中间位置，分流道沿着支撑脚的内侧轮廓延伸至舱体底部，这种设计能够让金属液从铸件下部平稳充型，减少金属液对模腔上部曲面的直接冲刷，避免出现冲砂、气孔等铸造缺陷，同时浇口残留位置在铸件底部支撑面，后续打磨处理不会影响外观面的完整性。排气槽开设在顶部管道造型的末端位置，深度控制在0.15mm，既能够保证充型过程中型腔内的空气顺利排出，又不会让金属液渗入排气槽形成过厚飞边。模具的安装边界适配常用的小型立式压铸机安装尺寸，上下模的定位采用四角导柱导套结构，导套设置了防尘密封结构，能够适配铸造车间多粉尘的生产环境，减少导柱的磨损量，延长模具的整体使用寿命。

　　模架部分采用标准模架改制，上下模板的厚度预留了足够的冷却水道安装空间，冷却水道沿着模腔轮廓环形布置，能够保证模腔各区域温度均匀，减少铸件因冷却不均产生的变形问题，让成型后的角色造型尺寸精度稳定控制在±0.1mm以内，满足文创产品的装配与外观要求。在设计过程中特意针对角色的造型特征做了工艺优化，顶部的弯管造型没有采用单独的镶件结构，而是通过分型面的角度调整直接在上下模中一体成型，既减少了模具的零件数量，又避免了镶件拼接位置在铸件表面留下的拼接痕迹，保证外观面的整体性。

　　两个底部支撑脚的成型位置做了1°的脱模斜度，既不影响视觉上的直立效果，又能保证开模时铸件顺利留在动模侧，配合动模侧的顶出机构，顶杆位置设置在支撑脚的端面，顶出痕迹不会出现在外观可见区域。这套模具除了可以生产常规的金属摆件铸件外，也可以通过更换模腔镶件的方式快速切换同系列其他角色的造型生产，模架部分具备通用互换性，能够降低同系列产品开发的模具成本，适配小批量多款式的文创周边生产需求。实际生产验证中，该模具的充型时间控制在2秒以内，冷却开模时间控制在15秒左右，单班产能可以达到1200件以上，铸件的良品率稳定在96%以上，能够满足文创产品的量产交付要求。针对铸造过程中容易出现的缩孔问题，在舱体顶部的厚壁位置设计了局部冷却点，同时调整了该位置的模温控制参数，避免厚壁处因金属液冷却收缩产生内部缩孔，保证铸件的结构强度，避免后续表面处理过程中出现凹陷瑕疵。
