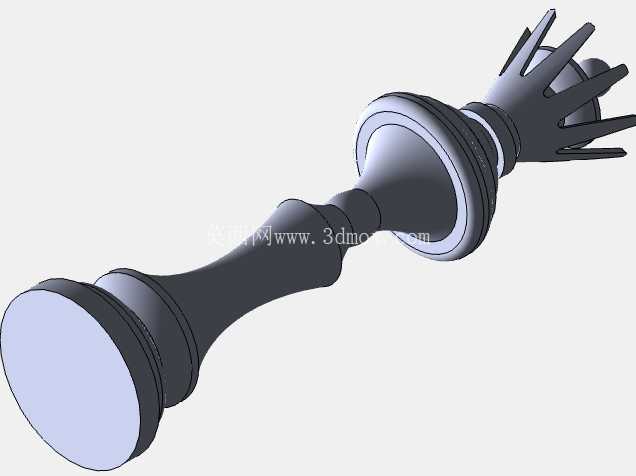

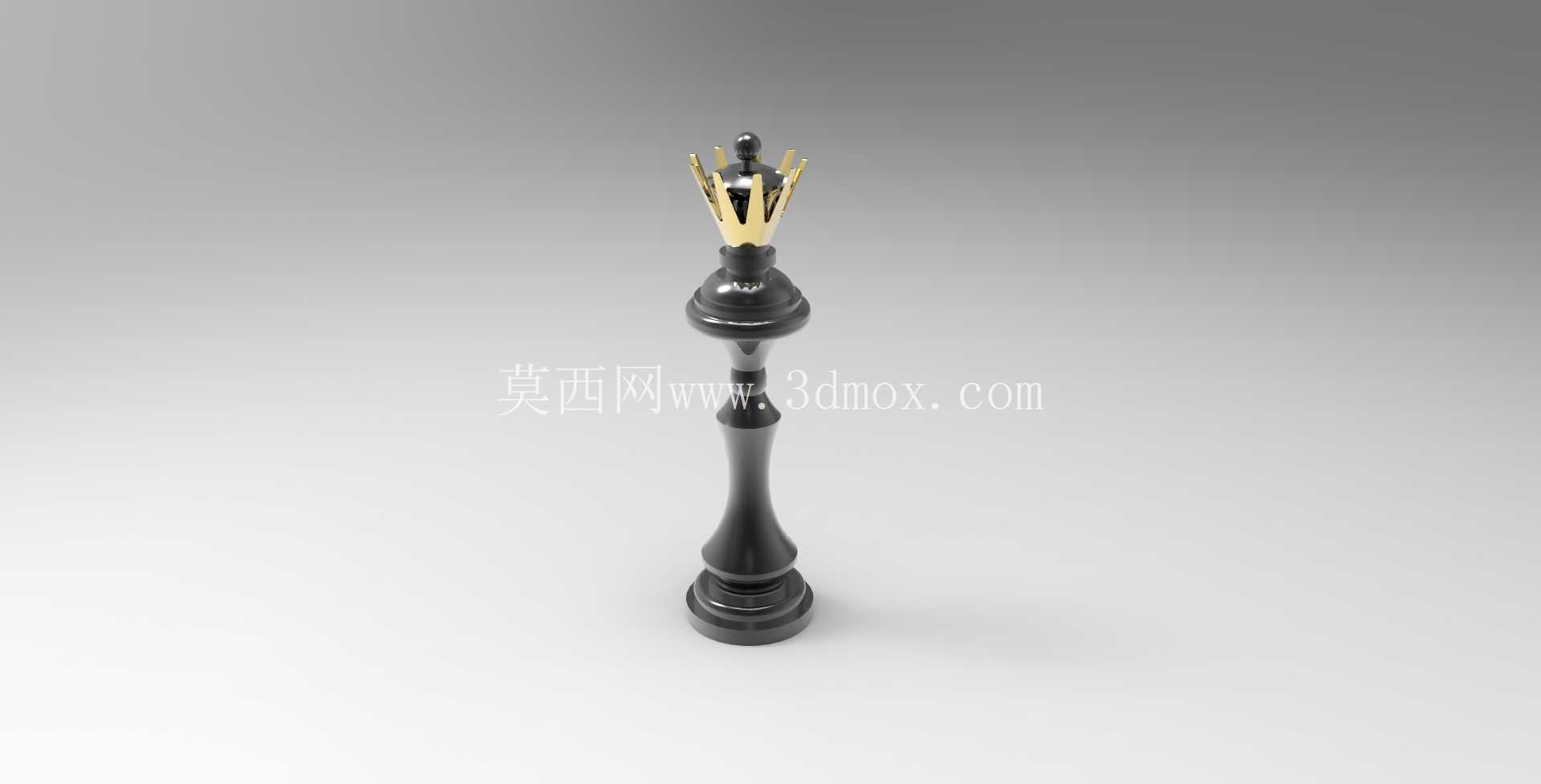

国际象棋皇后棋子立体结构设计

　　这款棋子的结构设计首先围绕铸造工艺的成型需求展开，作为棋类产品的核心组成部件，其应用场景覆盖专业赛事用棋、高端收藏棋具、文创桌面摆件等多个领域，实际使用中既需要满足棋手对棋子握持手感、重心稳定性的要求，也要适配批量铸造生产的工艺边界，避免出现壁厚不均导致的缩孔、充型不足等铸造缺陷。从功能特性来看，棋子整体采用回转体为主的结构基底，底座部分设计为多层阶梯式圆柱结构，最底层接触棋盘的端面做了0.2mm的平面度公差控制，确保放置在木质、石材、亚克力等不同材质棋盘上时不会出现晃动，底座向上逐步收窄的过渡段采用大圆弧过渡，既避免了尖锐棱边在使用过程中造成的磕碰掉漆，也能在铸造脱模时减少拔模斜度的调整难度，降低模具加工的复杂度。

　　棋子中段的柱身采用收腰式流线造型，这个部分是棋手握持的主要区域，直径控制在12mm-18mm的区间内，符合成年人手指捏持的人机工程尺寸，柱身表面没有额外的凹凸纹理，一方面减少铸造后的打磨工作量，另一方面也能避免长期使用过程中纹理缝隙积存汗渍、灰尘，提升日常维护的便捷性。顶部的皇冠造型是整个棋子的识别核心，区别于其他棋子的造型特征，这部分的结构设计做了分体式的工艺考量，皇冠的多个齿状凸起采用均匀圆周分布，每个齿的厚度控制在2.5mm以上，避免铸造时出现冷隔缺料，同时齿根位置做了R1.5的圆角过渡，减少应力集中，防止棋子意外跌落时出现齿部断裂的情况。

　　从设计思路上，整个模型的建模过程优先保证各段回转面的同轴度公差控制在0.1mm以内，避免后续机加工打磨后出现重心偏移的问题，所有非配合面的拔模斜度统一设置为1.5度，适配金属铸造、树脂浇注等不同的成型工艺需求，不需要针对不同工艺做大幅的结构修改。外形尺寸方面，棋子总高度控制在95mm，底座最大直径32mm，顶部皇冠最大直径22mm，整体重量控制在45g左右，这个重量区间既不会因为过轻导致放置时缺乏质感，也不会因为过重增加长期对弈过程中的握持疲劳。

　　安装边界上，这款棋子不需要额外的连接结构，依靠底座自身的平面与棋盘接触即可稳定放置，配套的棋盘格单个方格尺寸为50mm*50mm，棋子底座直径小于方格边长，放置后不会超出方格边界，符合国际象棋赛事对棋子尺寸的规范要求。结构细节上，皇冠部分与下方柱身的连接位置设计了3mm高的定位凸台，在采用分色铸造或者后期表面处理时，可以通过这个凸台做定位装夹，提升表面处理的良率，柱身与底座的连接位置没有设计额外的接缝，整体为一体化结构，减少装配环节的工作量，也避免长期使用后出现连接松动的问题。针对铸造工艺的补缩需求，整个模型的壁厚从底座到顶部保持均匀的3mm厚度，没有出现局部壁厚突变的区域，浇注系统的设计可以直接采用底注式方案，金属液从底座底部进入型腔，平稳充型到顶部皇冠位置，减少卷气、夹渣等铸造缺陷的产生概率。表面处理方面，模型所有外露面的粗糙度预留了Ra3.2的加工余量，铸造完成后只需要经过简单的抛光、电镀或者烤漆处理就能达到成品要求，不需要额外的精修工序，能够有效控制批量生产的加工成本。
