方块造型趣味玩具机器人结构设计

这款方块造型的趣味机器人结构，主要面向潮玩摆件、儿童益智玩具的铸造生产场景，适配低压铸造、重力铸造的小批量文创产品生产需求，可直接作为铸造工艺的母模结构使用，也可作为玩具结构设计的参考原型。从实际使用场景来看，该结构既可以作为桌面装饰摆件，也可通过调整壁厚参数适配不同材质的玩具生产需求，比如锌合金压铸的金属质感摆件、ABS注塑的儿童玩具，都能基于该结构调整拔模斜度后直接开模生产。

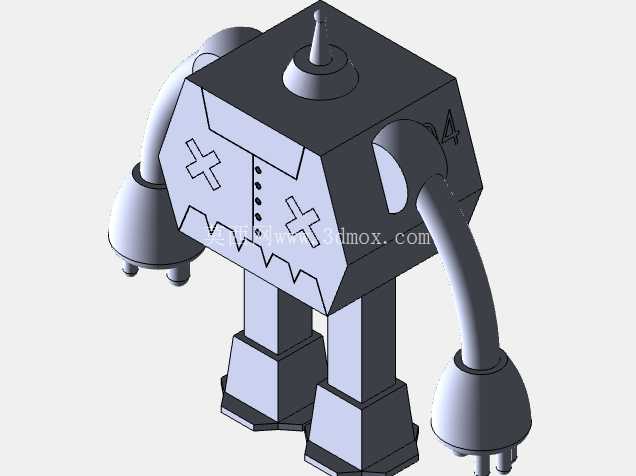

设计思路上，整体采用正六面体作为主体躯干的基础形态，规避了复杂曲面带来的铸造拔模难度，躯干正面做了切角处理来模拟卡通化的脸部轮廓，X形的眼部造型、锯齿状的嘴部线条都采用下沉式凹槽设计，既可以在铸造后直接通过填色实现外观效果，也能避免凸起结构在生产运输过程中出现磕碰断裂的问题。顶部的锥形天线结构做了根部圆角过渡，根部圆角半径控制在1.2mm，既保证了天线的结构强度，也避免铸造时出现应力集中导致的冷隔缺陷。

肢体部分的设计充分考虑了安装边界与装配需求，两条手臂采用弧形弯管结构，末端的钟形手部做了平底设计，摆放时可以和腿部共同形成四点支撑，保证整体放置的稳定性，不需要额外增加支撑底座。手臂与躯干的连接位置采用嵌入式轴孔配合，轴孔直径设计为4mm，配合公差选用H7/g6，既可以实现手臂的小角度转动，也能保证装配后不会出现松脱掉落的问题。腿部采用两段式方块堆叠结构，足部做了加宽处理，足部的接触面积占整体投影面积的32%，即使在15度的倾斜平面上放置也不会出现倾倒，满足玩具类产品的稳定性测试要求。

从铸造工艺适配的角度来看，所有结构的拔模斜度统一设置为1.5度，所有内角位置都做了R0.8mm的圆角过渡，外角做R0.5mm的圆角处理，避免铸造时出现尖角充型不满的问题。整体壁厚控制在2.5mm，壁厚差控制在0.5mm以内，避免铸造过程中因为壁厚不均出现缩孔、缩松的缺陷。躯干正面的四个点状装饰结构采用直径1mm的半球形凸起，凸起高度0.5mm，既保证了外观的辨识度，也不会因为凸起过高导致铸造时出现粘模问题。

尺寸边界方面，整体结构的最大外轮廓尺寸控制在120mm*100mm*80mm范围内，属于小型文创产品的常规尺寸区间，适配常规的小型铸造模架，不需要定制特殊规格的模架就能完成生产。手臂的最大外伸长度为35mm，在模具设计时可以采用侧向抽芯结构完成成型，抽芯行程控制在40mm以内，不需要采用复杂的多次抽芯结构，能有效降低模具的制造成本。腿部的分型面设置在躯干与腿部的连接位置，分型面为平面，不需要做复杂的曲面分型，能有效降低模具加工的难度，减少合模时的飞边产生。

在实际生产验证层面，该结构的流道设计可以采用中心进胶的方式，浇口设置在躯干底部的中心位置，浇口直径为3mm，充型过程中金属液可以平稳填充到各个肢体末端，不会出现卷气、夹渣的问题。排气槽可以设置在天线顶部、手部末端、足部末端三个位置，排气槽深度控制在0.15mm，既能保证型腔内的气体顺利排出，也不会出现金属液溢出的问题。对于后续的表面处理环节，所有外露面的表面粗糙度统一设计为Ra1.6，既可以直接做抛光处理实现金属亮面效果，也可以做喷漆、喷塑的表面涂装，不需要额外做打磨处理就能满足涂装的附着力要求。
