共轴双旋翼玩具直升机结构设计

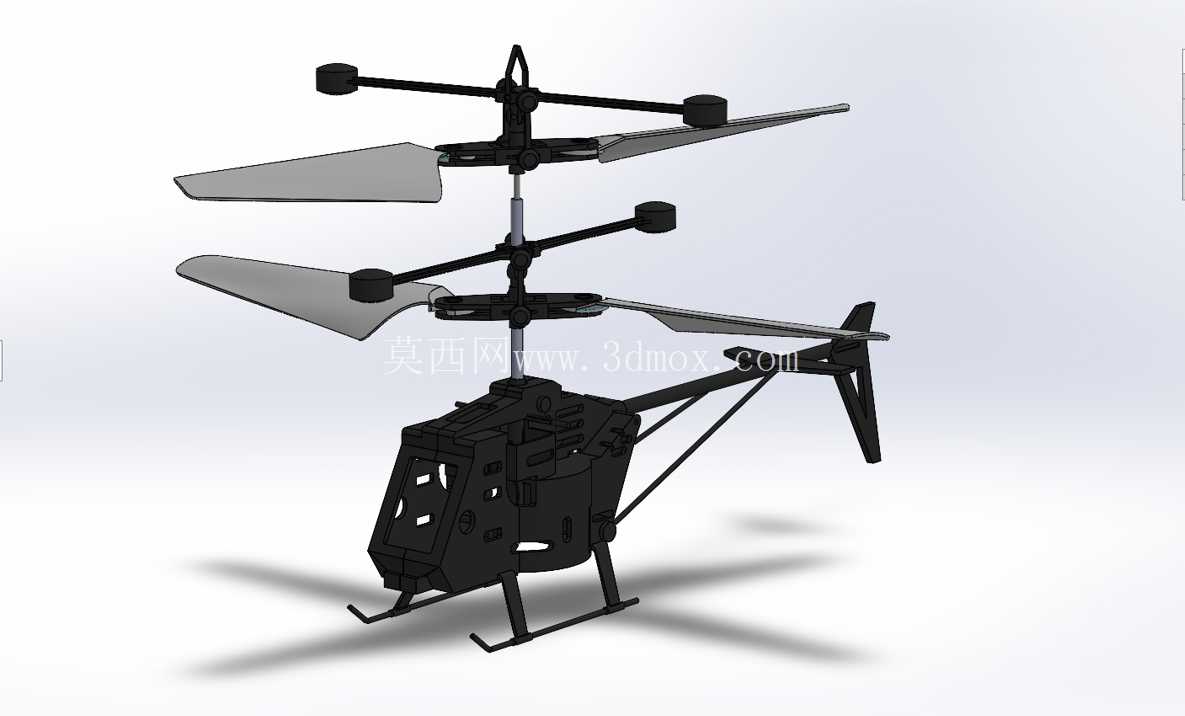

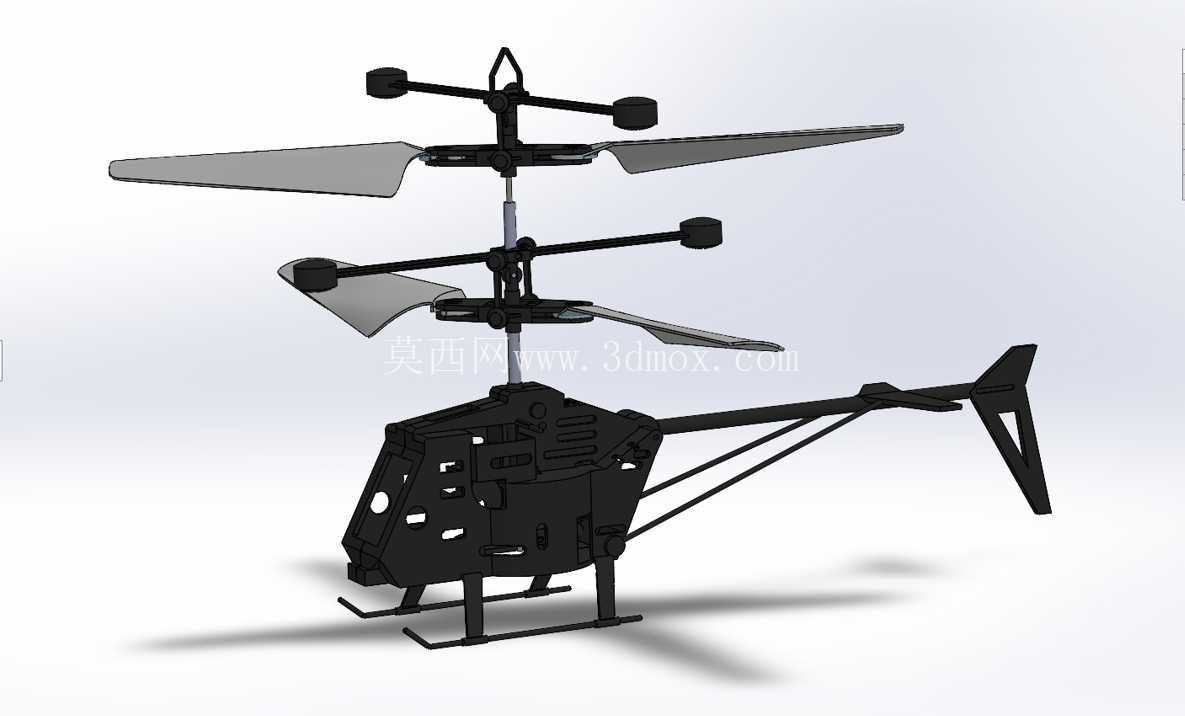

　　这款共轴双旋翼构型的玩具直升机，主要面向室内休闲娱乐、青少年航模启蒙场景使用，区别于常规单旋翼带尾桨的航模产品，共轴反转的双旋翼布局抵消了旋翼旋转产生的反扭矩，无需额外设置尾桨结构，既缩小了整机的横向占用空间，也降低了低空飞行时尾桨触碰障碍物造成结构损坏的概率，更适合在客厅、小型活动室这类狭小室内空间操作。从结构设计逻辑来看，整机采用模块化拆分思路，机身主体为一体化框架结构，预留了电池仓、驱动电机安装位与传动杆过孔，框架表面开设的多组方形镂空并非单纯装饰，一方面是为了降低整机自重，提升旋翼升力冗余，另一方面也为内部走线、电子元件散热预留了通道，同时镂空结构在注塑或铸造生产时能减少材料收缩不均导致的形变，提升成品良率。

　　起落架采用两根弯折的杆件与机身下侧的安装凸台插接固定，没有额外设置减震阻尼结构，因为玩具类产品的起飞重量通常在20g以内，低空坠落时的冲击载荷较小，杆件自身的弹性形变即可吸收大部分冲击力，同时插接式的安装方式也方便用户在起落架断裂后快速更换配件，无需复杂的拆卸流程。上下两层旋翼的结构参数做了差异化设计，下层旋翼的弦长略大于上层，安装角也有2度左右的差值，这种参数匹配是为了让上下旋翼在同转速反向旋转时，产生的升力中心与整机重心尽量重合，避免飞行时出现偏航、侧翻的问题；旋翼末端设置的圆柱形配重块，是为了提升旋翼旋转时的转动惯量，在电机输出转速出现小幅波动时，保持旋翼转速稳定，降低飞行姿态的抖动幅度，同时配重块的圆角处理也避免了旋翼高速旋转时剐蹭到人体造成划伤，符合玩具产品的安全设计要求。

　　尾梁部分采用细杆加尾部垂尾的结构，这里的垂尾并不参与扭矩抵消，主要作用是在直升机向前飞行时，通过气流作用保持航向稳定性，避免飞行过程中出现无规则的自旋；尾梁与机身主体采用卡扣式连接，无需螺丝固定，装配时直接卡入机身尾部的定位槽即可，既提升了生产装配效率，也能在坠落受冲击时通过卡扣脱开吸收能量，避免尾梁断裂。整机的安装边界控制较为紧凑，旋翼旋转时的最大直径不超过180mm，机身总高度控制在200mm以内，收纳时无需拆卸旋翼即可放入普通的文具收纳盒，携带便利性较好。

　　传动部分采用单电机加双层齿轮的传动结构，单个驱动电机通过同轴布置的两组反向齿轮分别驱动上下旋翼轴，省去了双电机同步控制的复杂电路，既降低了生产成本，也减少了电路故障点，适合批量生产的消费级玩具产品。机身侧面的开窗结构，既可以让用户直观看到内部传动齿轮的运转状态，提升把玩时的趣味性，也能在齿轮卡入异物时，不用完全拆开机身就可以清理杂物，降低日常维护的难度。旋翼与旋翼夹的连接采用铰接结构，旋翼在旋转时可以在离心力作用下自动展开，静止时可以自然下垂，减少静止状态下的横向占用空间，同时铰接处的阻尼设置经过匹配，不会因为旋翼转动时的小幅震动导致旋翼角度随意变化，保证升力输出稳定。从结构强度匹配来看，机身主体、旋翼夹这类受力较大的部件，壁厚设置在1.5mm左右，旋翼、尾梁这类受力较小的部件壁厚控制在1mm，在保证结构强度满足日常使用抗冲击要求的前提下，尽可能压缩材料用量，控制整机重量，提升续航表现。
