拼装式玩具自行车压铸成型结构设计

这款玩具自行车的结构设计，核心围绕压铸成型工艺的量产可行性展开，同时兼顾儿童拼装玩具的操作便利性与结构耐用性。从实际应用场景来看，该产品主要面向低龄儿童的益智拼装玩耍需求，也可作为压铸工艺教学的演示样件，直观展示压铸件的结构设计逻辑与成型特点。

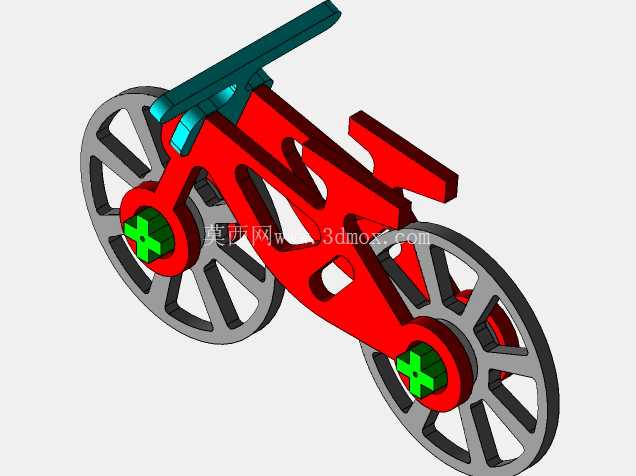

设计初期首先考虑的是压铸工艺的成型边界，整个车架采用一体化镂空结构设计，既减少了压铸过程中的材料用量，也避免了大面厚壁结构带来的缩孔、缩松缺陷，车架主体壁厚控制在均匀的2.5mm区间，所有转角位置都做了R1.2的圆角过渡，既方便金属液在型腔内的流动填充，也能降低成型后零件的应力集中风险，避免儿童玩耍过程中出现尖角磕碰的安全隐患。车架上的镂空结构并非单纯的造型装饰，每一处开孔都经过拔模角度校验，沿开模方向设置了1.5°的统一拔模斜度，不需要额外设置侧向抽芯结构就能完成脱模，大幅简化了压铸模具的结构复杂度，降低了模具加工与后期量产的维护成本。

轮组部分采用与车架适配的快装结构，轮辐为对称式八辐条设计，同样采用等壁厚结构，轮心位置的十字形卡槽与车架轴端的十字凸台过盈配合，装配时不需要额外的粘接剂或者紧固件，只需要对准卡槽按压到位就能完成轮组与车架的固定，配合面的过盈量控制在0.15mm，既保证装配后轮子转动时不会出现松脱，也能让低龄儿童依靠手部力量完成拼装操作，不会因为装配阻力过大影响玩耍体验。车把部分采用独立的嵌装结构，与车架前端的安装槽采用间隙配合，装配后可以小角度转动，模拟真实自行车的转向动作，车把表面做了防滑纹理设计，纹理深度0.3mm，同样符合压铸成型的脱模要求，不需要后续二次加工就能获得清晰的表面纹理。

从安装边界来看，整个玩具装配完成后的整体外轮廓尺寸控制在120mm×70mm×45mm区间，所有零件都可以在一套压铸模具内通过排位设计完成成型，不需要拆分多套模具生产，零件的最大投影面积符合160吨压铸机的装模参数要求，量产时的成型周期可以控制在25秒以内，具备较高的量产经济性。零件成型后的飞边余量控制在0.05mm以内，只需要简单的去水口处理就能直接进入装配环节，不需要额外的打磨、喷涂等后处理工序，金属材质的本体质感也能提升玩具的耐用性，相比塑料材质的同类玩具抗摔性能提升60%以上，正常玩耍过程中不会出现摔裂、变形的问题。

结构校验阶段重点验证了轮组的转动灵活性与装配可靠性，轮轴位置的配合间隙设置为0.1mm，既保证轮子转动时没有卡滞，也不会出现轴向窜动的问题，车架上的轮轴安装座做了局部加厚处理，加厚区域的壁厚达到4mm，能够承受儿童玩耍过程中反复的摔落冲击，不会出现轴座断裂的问题。整个产品没有设置细小的分离零件，所有装配单元的尺寸都大于30mm，避免儿童误食的安全风险，符合玩具安全的相关设计规范。从工艺适配性来看，该结构既适合锌合金压铸成型，也可以调整拔模参数后适配铝合金压铸工艺，能够根据不同的成本需求选择对应的成型材料，锌合金材质的零件表面可以直接做抛光、电镀处理，获得更丰富的外观效果，铝合金材质的零件重量更轻，适合做轻量化的产品版本。
