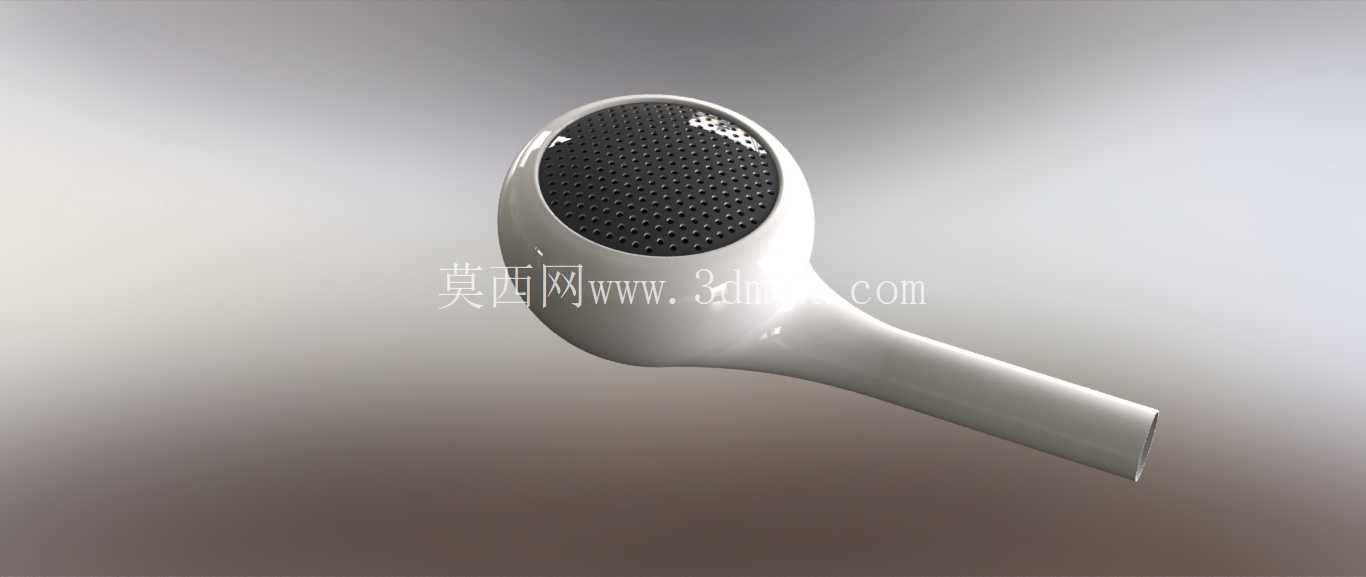

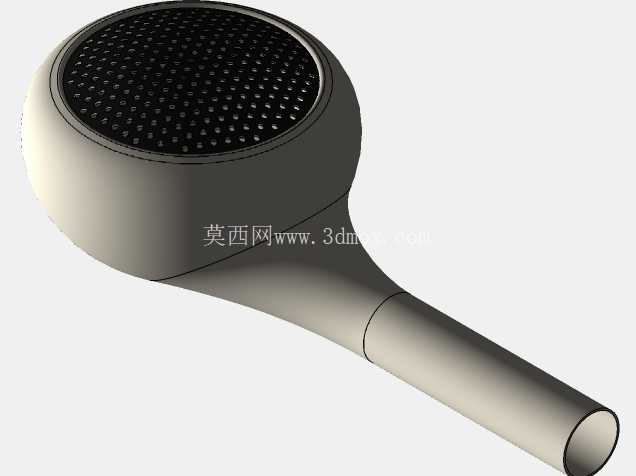

半入耳式有线耳机外观结构三维设计

　　本次呈现的半入耳式有线耳机结构，核心面向日常随身音频播放场景设计，适配通勤、办公、居家休闲等多类个人音频使用需求，作为直接接触人体耳部的便携声学终端，其结构设计需要同时平衡佩戴舒适度、声学输出稳定性与结构耐用性三类核心指标。从实际使用场景出发，该耳机采用半入耳佩戴形态，耳塞部分的曲面轮廓完全贴合人体耳甲腔的生理弧度，无需深入耳道即可完成固定，长时间佩戴不会产生耳道胀痛感，适配绝大多数普通人群的耳部尺寸，避免了入耳式结构的耳道挤压问题，同时也能兼顾环境音的适度传入，适合户外出行时使用，降低完全隔绝环境音带来的安全隐患。

　　从功能特性层面看，耳机出声面采用密集网孔结构，网孔孔径经过均匀排布设计，既可以阻挡外界灰尘、耳垢进入耳机内部的声学腔体，保护内部发声单元不受异物侵入损坏，也不会对声波的正常传递造成过度衰减，保证中高低频声音的自然输出；网孔边缘做了微弧过渡处理，与耳塞外壳的曲面顺滑衔接，没有尖锐棱角，接触耳部皮肤时不会产生异物剐蹭感。耳机柄部分采用长条形渐变截面设计，从耳塞主体位置向尾端逐步收窄，既符合人手捏取佩戴的操作习惯，方便用户调整佩戴位置，也为内部走线、发声单元的引脚连接预留了足够的排布空间，避免线材弯折时出现内部线芯断裂的问题。

　　从设计思路上看，整个外壳采用一体化流线型造型，没有多余的外置凸起结构，外壳壁厚控制在均匀的1.2mm区间，既可以保证外壳的结构强度，日常跌落、挤压时不易出现开裂变形，也能控制整体重量，单只耳机重量控制在4g左右，佩戴时不会对耳部造成额外的下坠负担。出声面的网孔区域采用下沉式设计，网片与外壳端面预留0.3mm的装配台阶，保证网片装配后与外壳表面齐平，不会出现凸起剐蹭耳部的问题，同时点胶装配时胶水可以填充在台阶缝隙内，避免胶水溢出到外观面影响外观质感。耳机柄的尾端预留了线材出口的倒角结构，线材与外壳衔接位置做了软胶包覆的过渡设计，可承受至少10000次以上的弯折测试，避免日常使用中线材根部断裂的常见故障。

　　从安装边界与尺寸适配来看，耳塞主体的最大直径控制在15.8mm，适配绝大多数人群的耳甲腔尺寸，不会出现尺寸过大无法放入耳内、或是尺寸过小容易滑落的问题；耳机柄总长度为26mm，捏取时手指有足够的接触面积，佩戴调整时操作顺手；内部腔体的尺寸预留了10mm直径的动圈发声单元安装位，同时预留了调音孔的位置，可根据不同的声学调校需求调整调音孔的孔径与位置，满足不同音质取向的设计需求。外壳的分模线设置在耳塞侧面与耳机柄的衔接位置，分模线做了0.05mm的错位控制，注塑成型后经过简单的抛光处理即可消除分模线痕迹，保证外观面的顺滑质感；外壳表面采用细磨砂处理，既可以避免日常使用时沾染指纹汗渍，也能提升手持捏取时的摩擦力，不易滑落。在结构可靠性设计上，耳塞与耳机柄的衔接位置做了局部加厚处理，该位置是日常使用中受力最集中的区域，加厚后可承受日常佩戴调整时的掰动力量，不会出现衔接处断裂的问题；出声网采用不锈钢材质，厚度0.1mm，既具备足够的强度，不会被耳垢、灰尘挤压变形，也不会因为生锈影响外观与声学性能。整个结构的装配流程采用超声波焊接工艺，上下外壳装配后通过超声波焊接融为一体，无需额外打螺丝，既可以保证腔体的密封性，提升低频声学表现，也能简化装配流程，提升量产效率。
