星型航空活塞动力装置未完成装配结构

在轻型通航飞机、运动类特技飞机的动力选型场景中，星型活塞发动机始终占据着不可替代的位置，这类动力装置的核心优势在于气缸围绕中央曲轴呈圆周辐射排布的结构形式，能在极小的正面迎风面积下布置多组气缸，在相同输出功率等级下，整机重量远低于直列、V型排布的活塞发动机，同时圆周排布的气缸能让迎风气流直接扫过每一组气缸散热鳍片，不需要额外布置复杂的液冷管路与散热系统，大幅降低动力系统的自重与维护复杂度，非常适合低速轻型飞行器的使用需求。

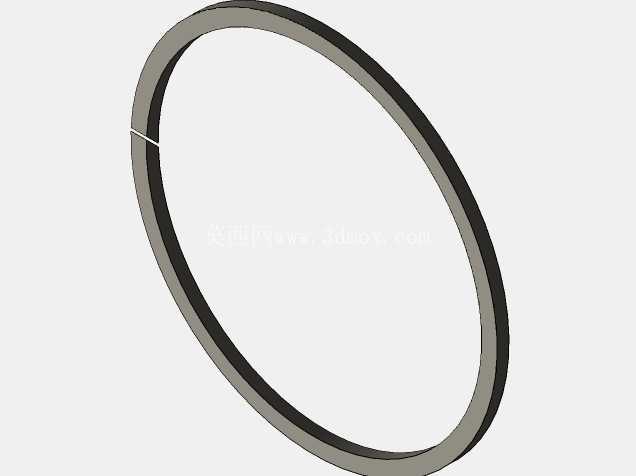

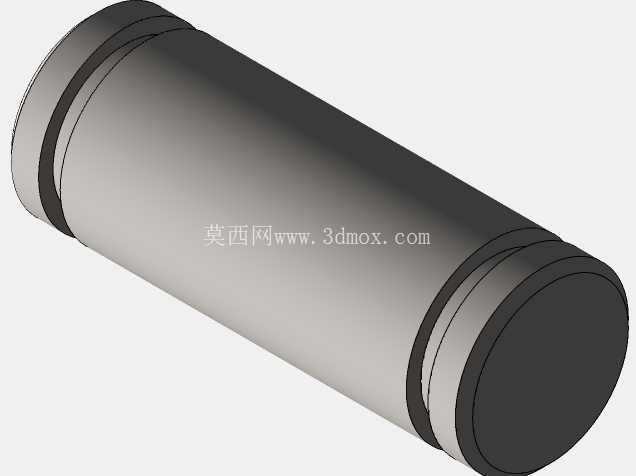

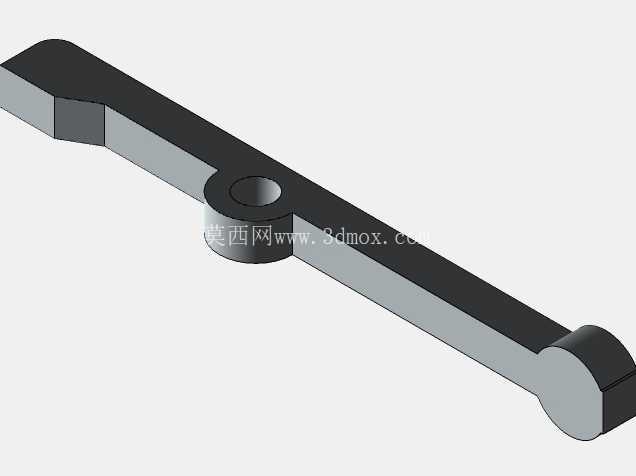

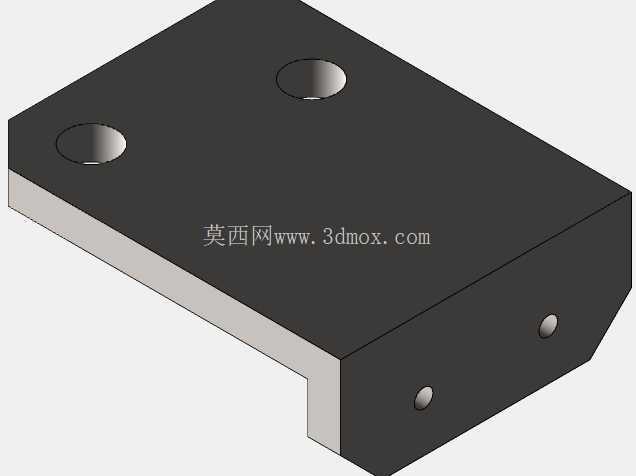

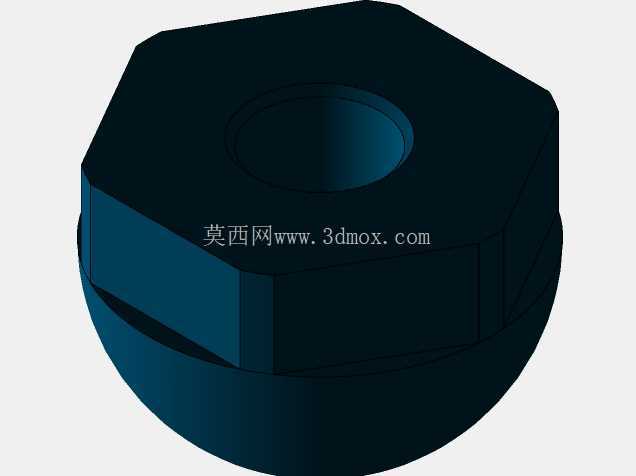

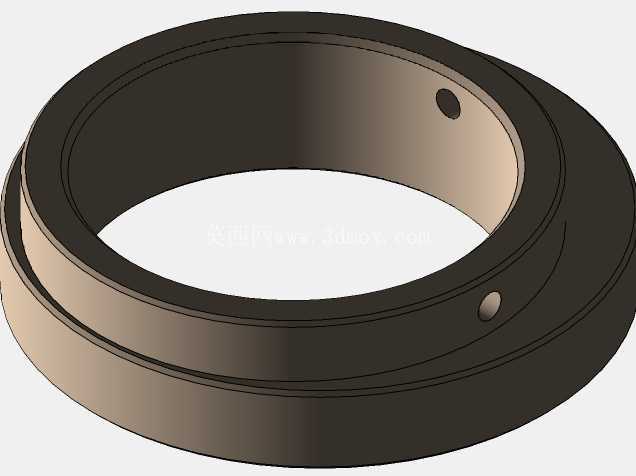

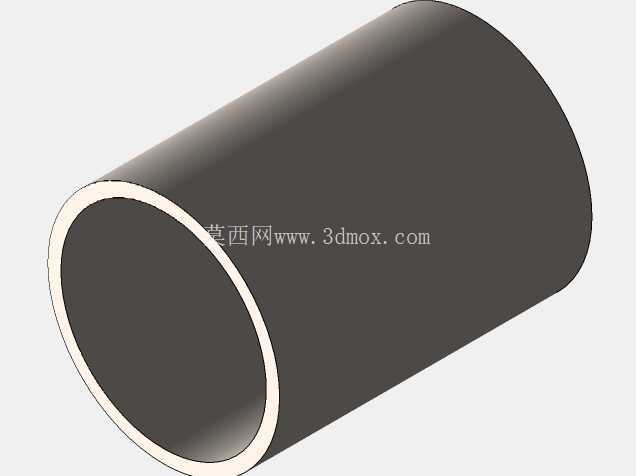

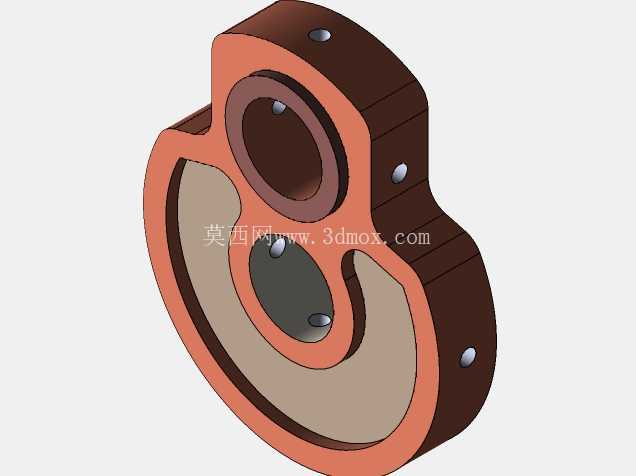

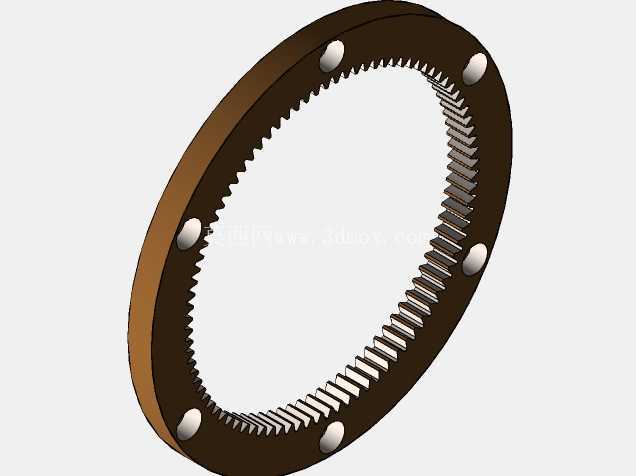

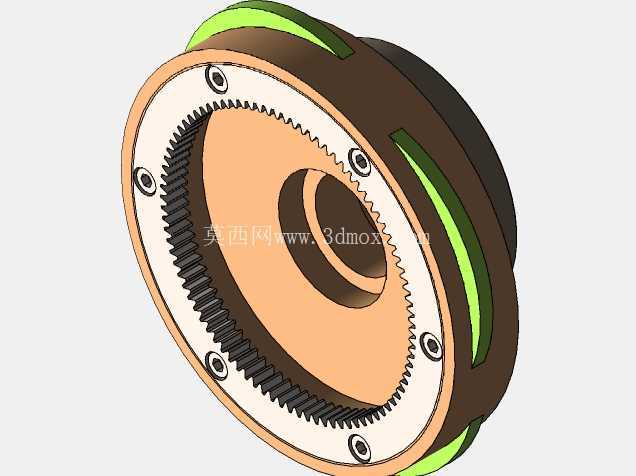

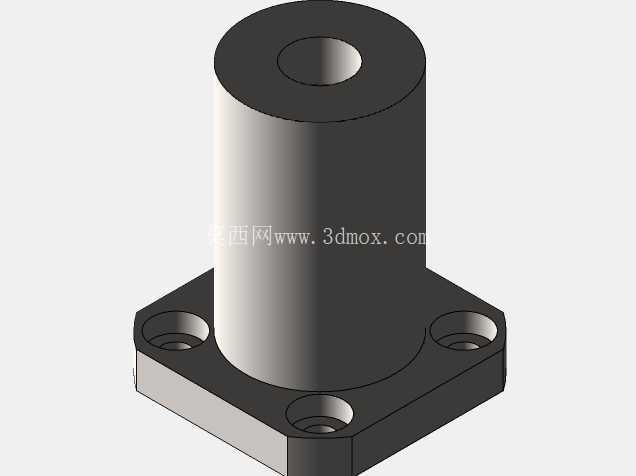

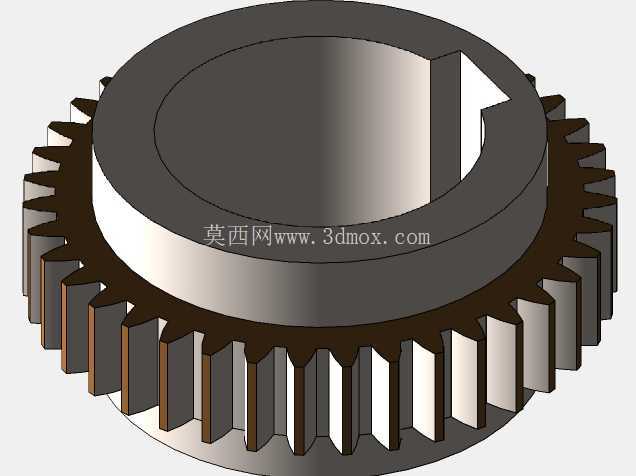

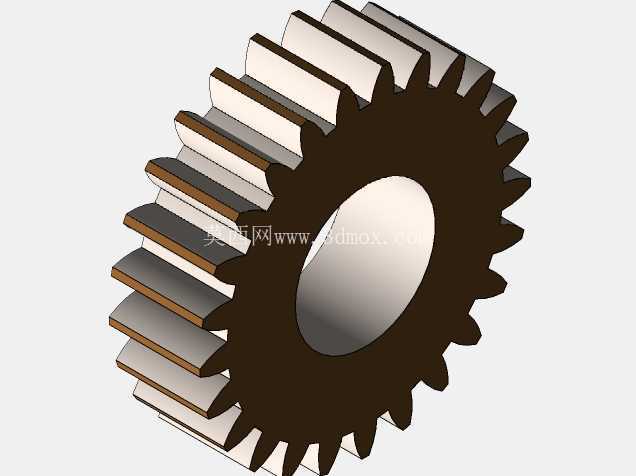

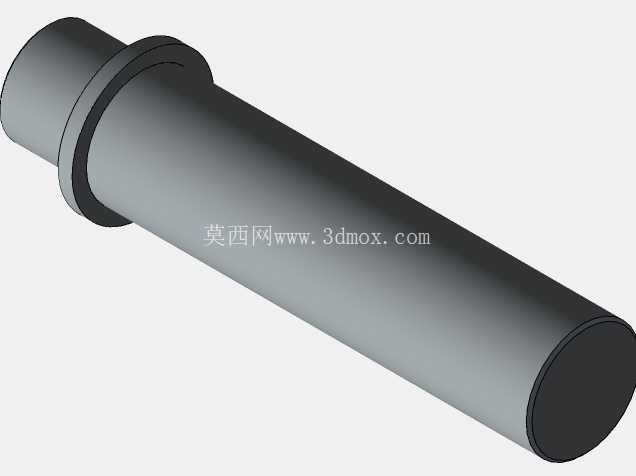

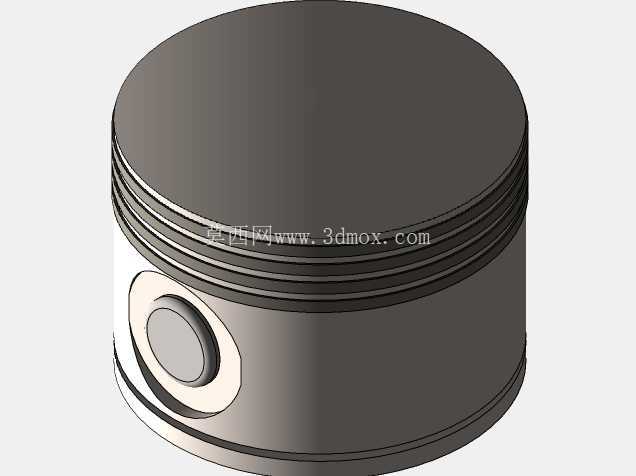

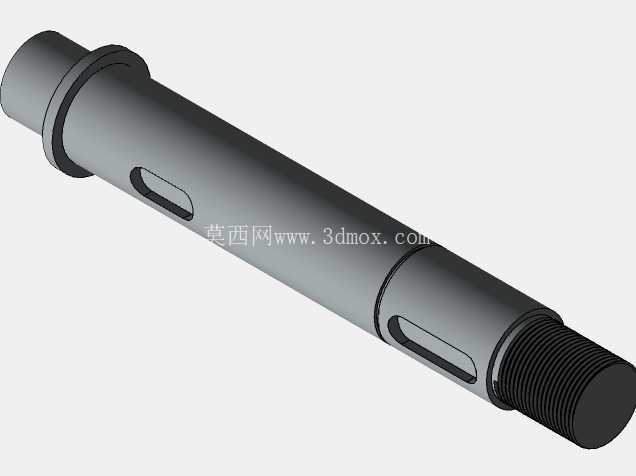

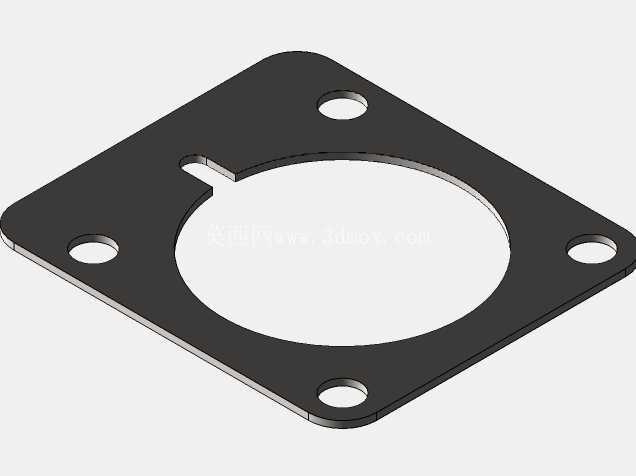

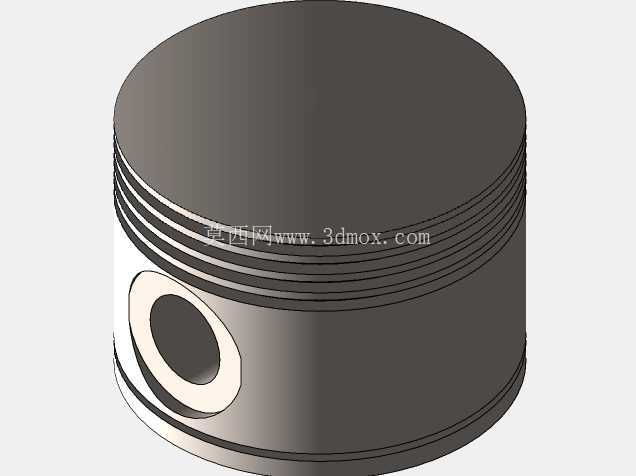

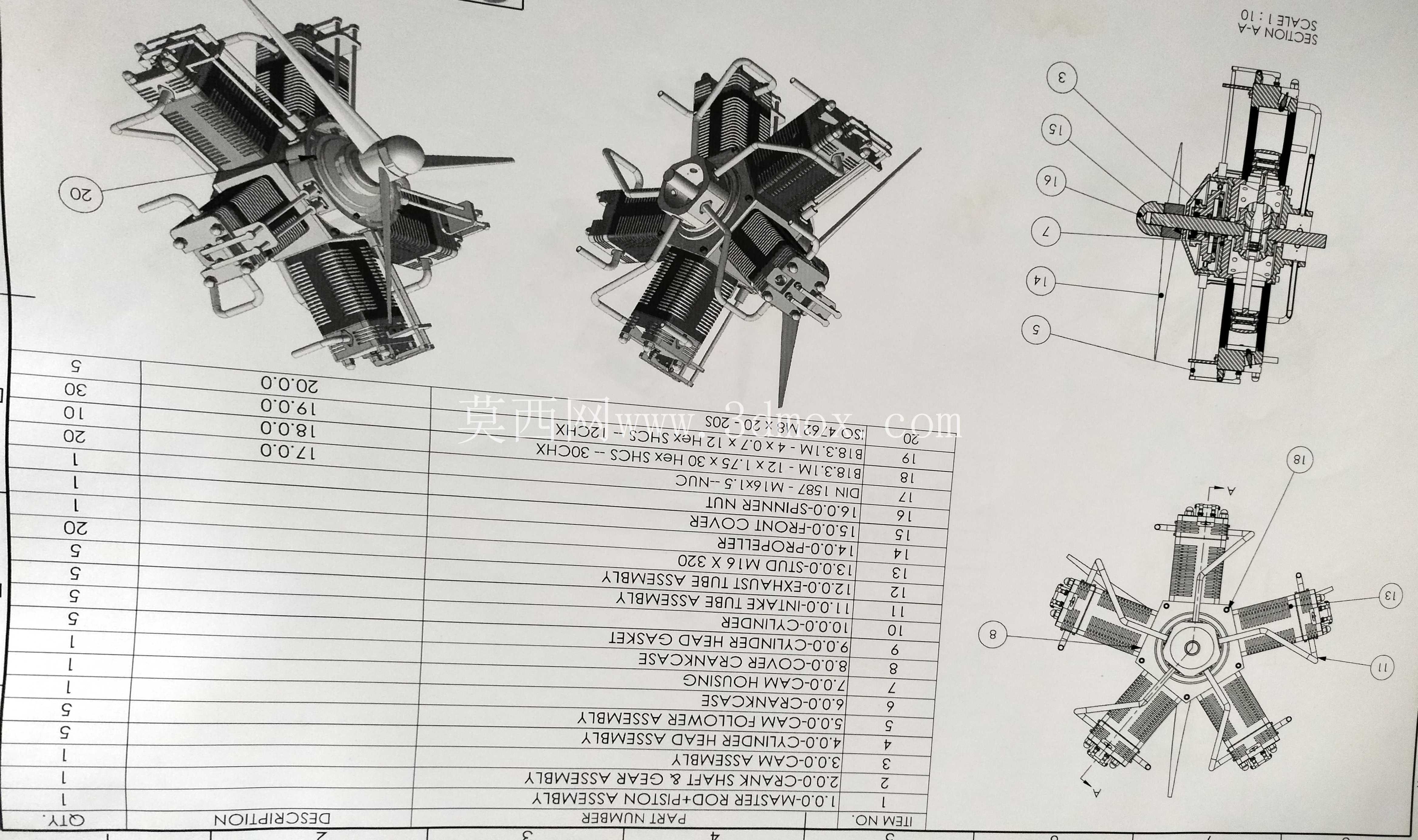

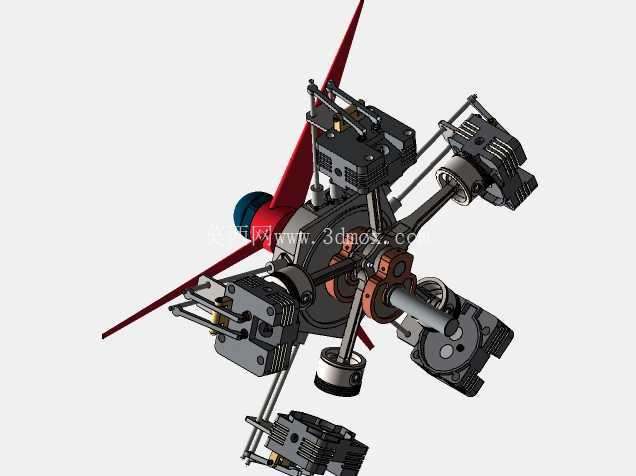

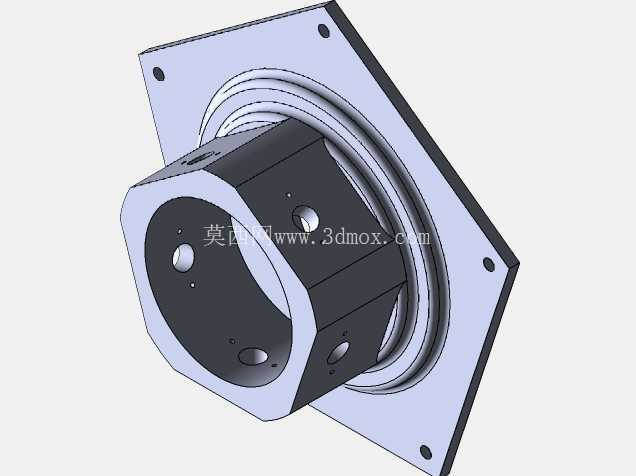

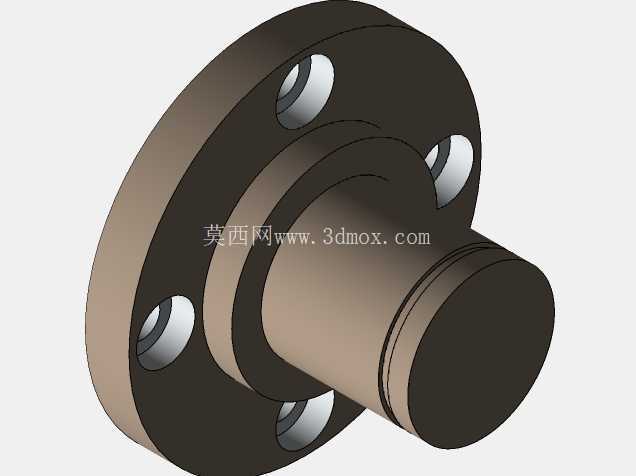

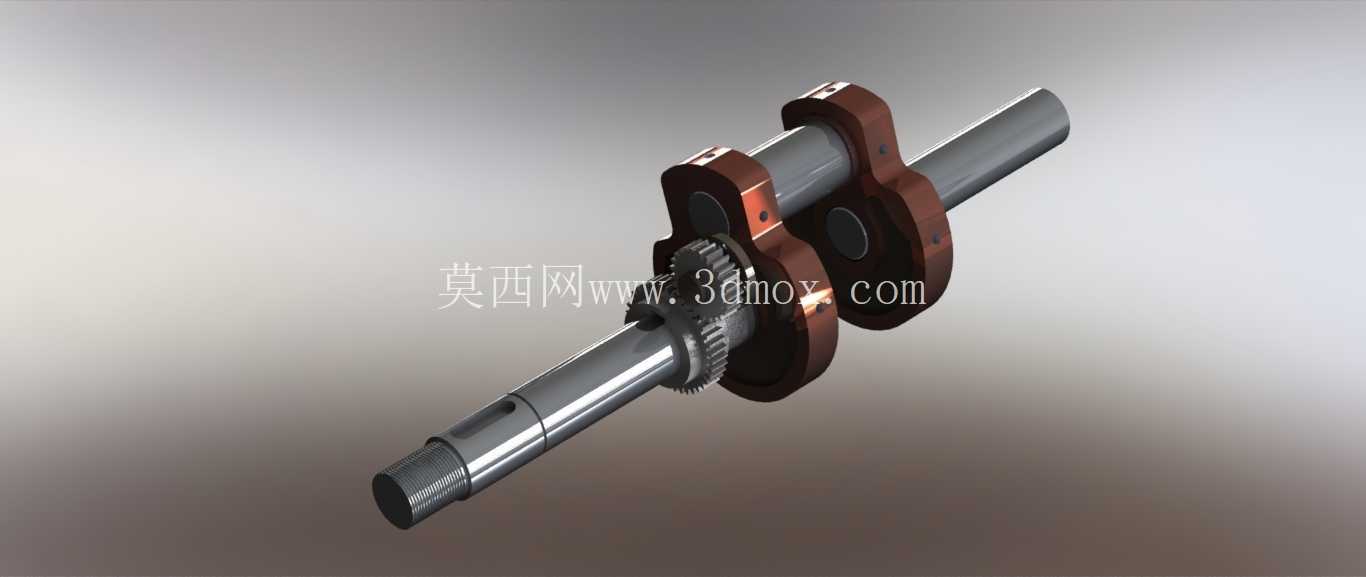

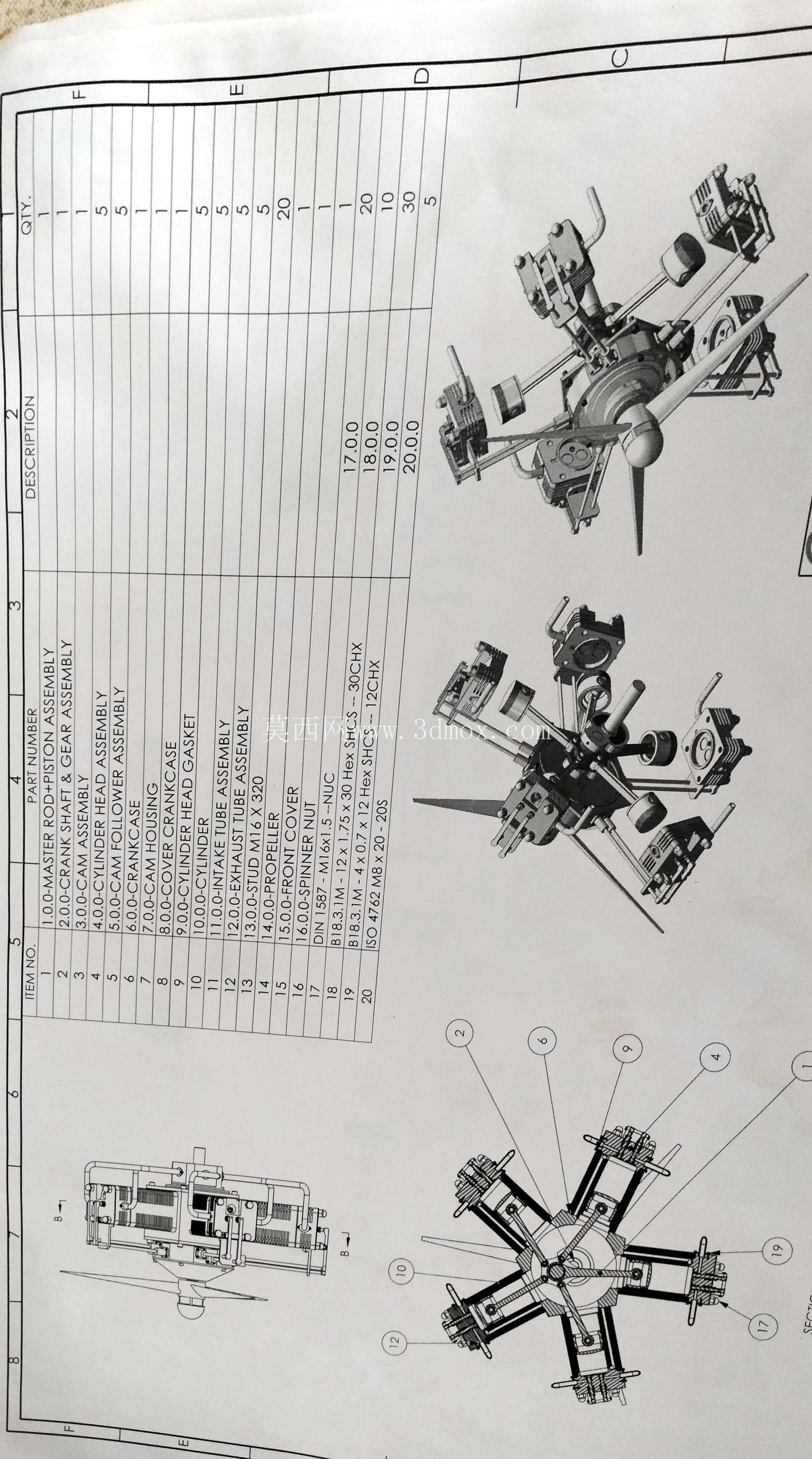

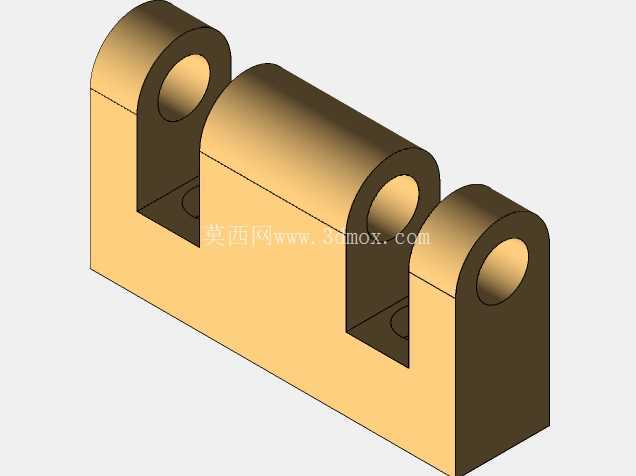

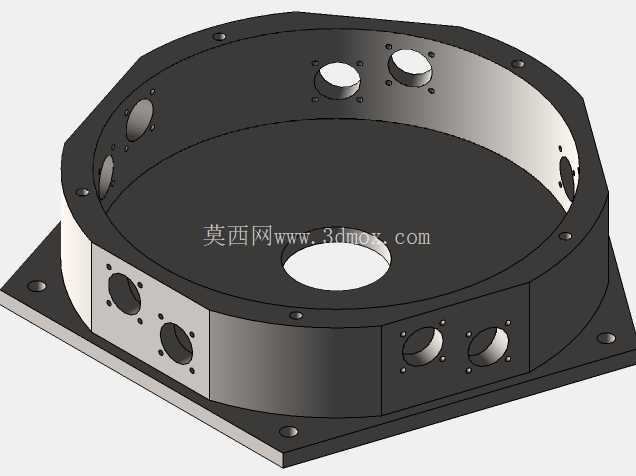

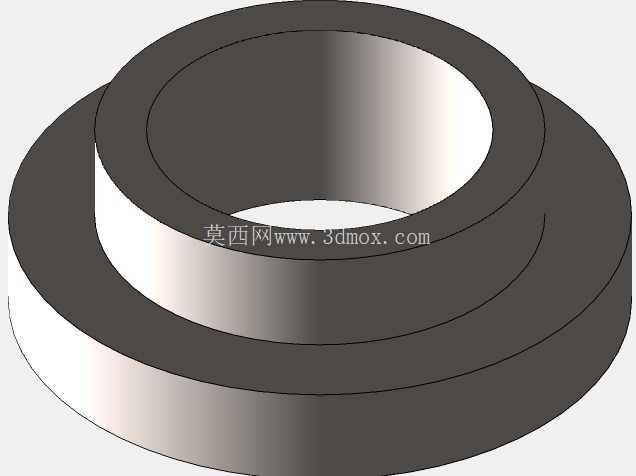

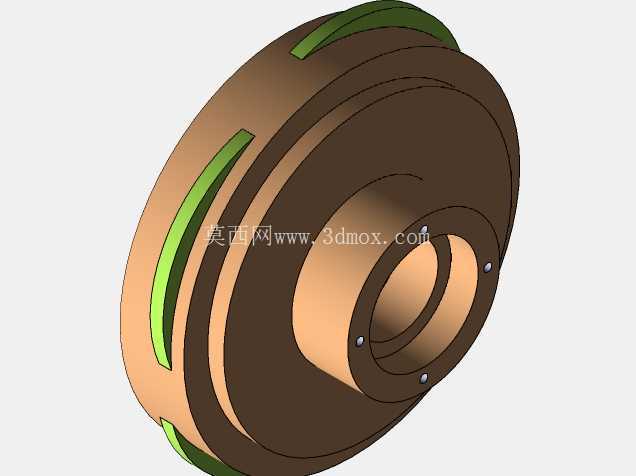

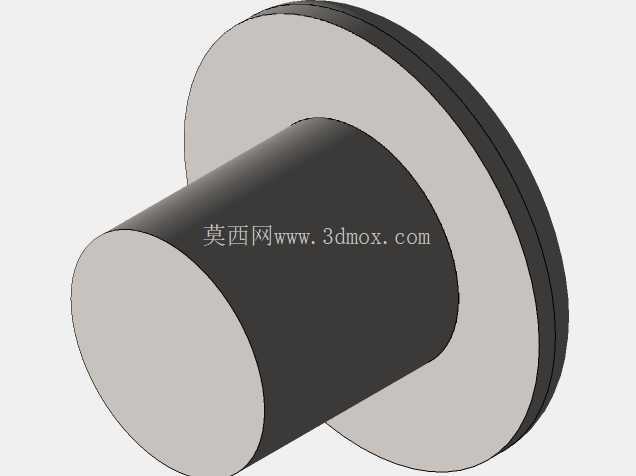

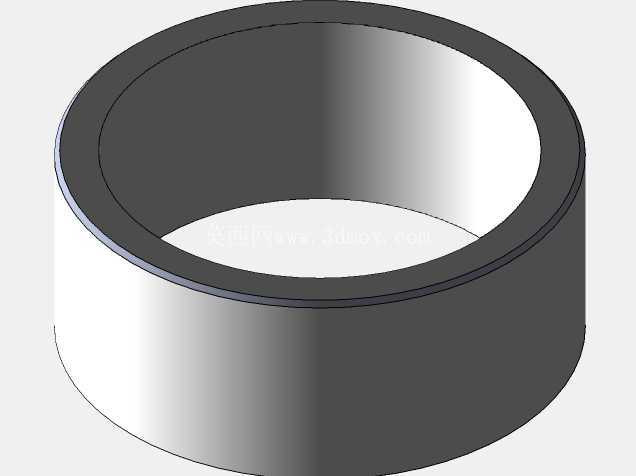

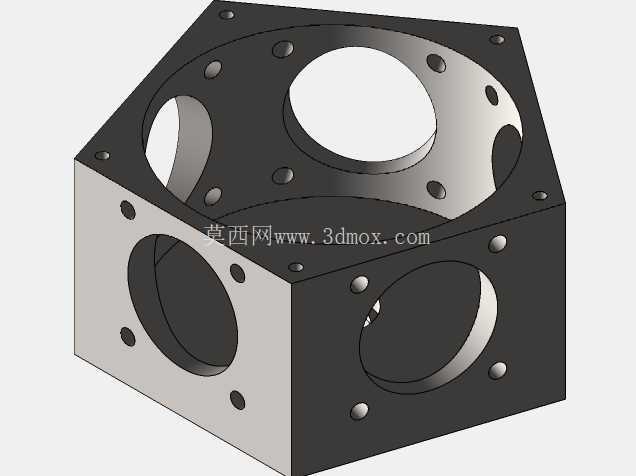

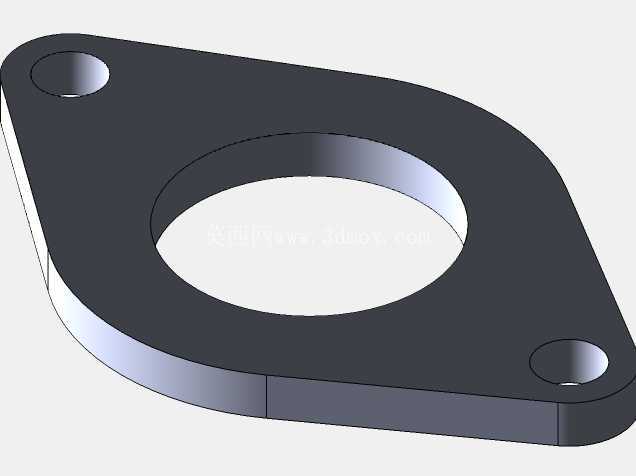

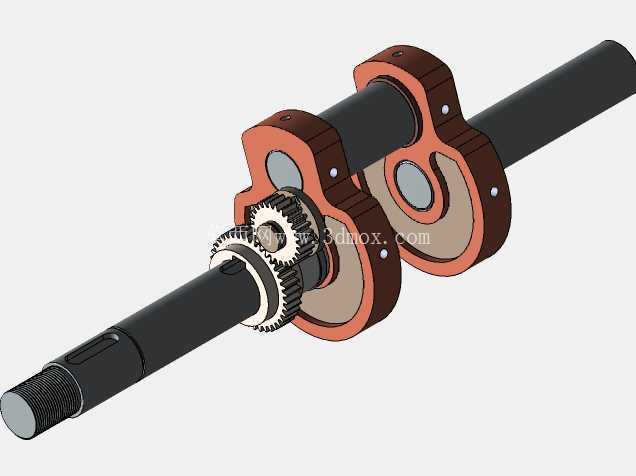

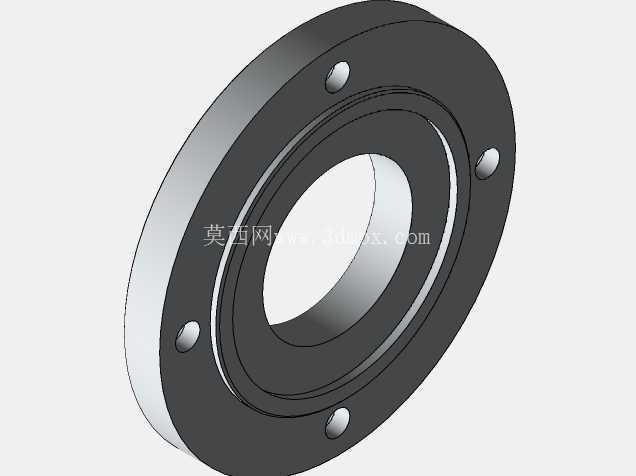

这套未完成装配的星型发动机结构，目前已经完成了中央曲轴支撑座、辐射排布的气缸安装基座、前端螺旋桨连接法兰的定位装配，从现有结构可以看出，设计阶段优先考虑了曲轴的动平衡匹配，每一组气缸的安装定位面都围绕曲轴回转中心做了等角度分度，相邻气缸的中心夹角保持一致，确保活塞往复运动产生的惯性力能在圆周方向相互抵消，降低整机运转时的振动水平。前端的螺旋桨安装座采用锥面配合的定位结构，配合端面的锁紧键槽传递扭矩，能适配两叶、三叶等不同规格的螺旋桨安装，安装座的端面跳动公差控制在0.02mm以内，避免螺旋桨高速旋转时产生额外的离心振动。

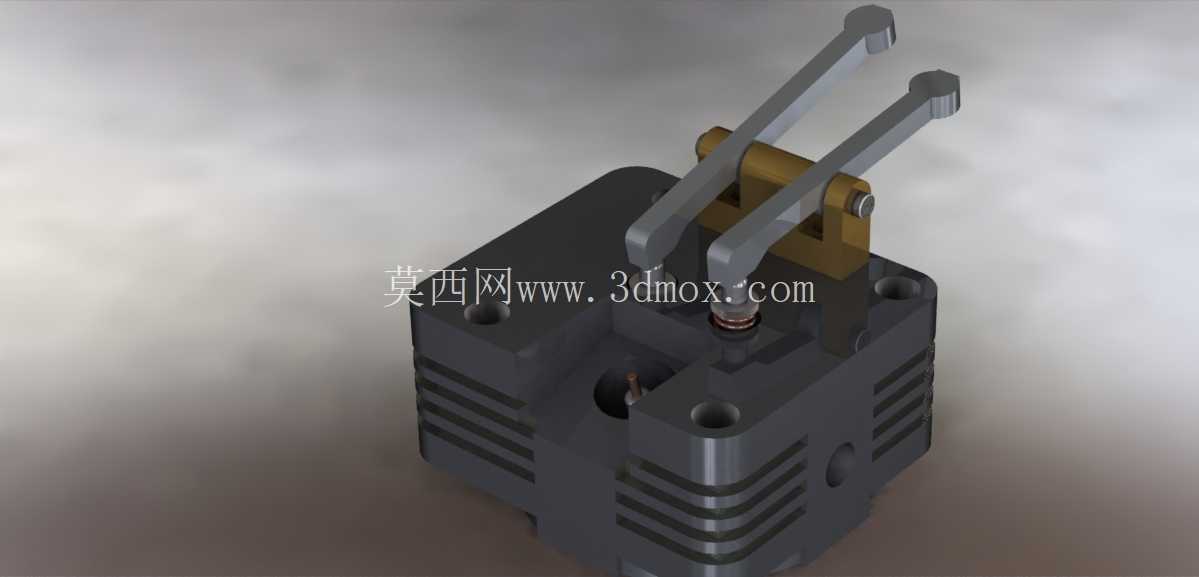

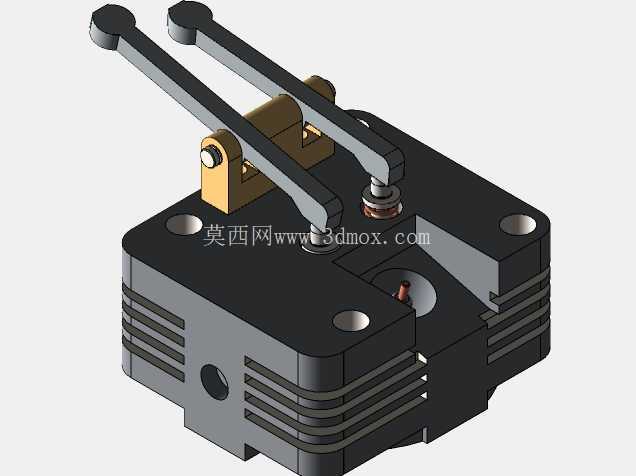

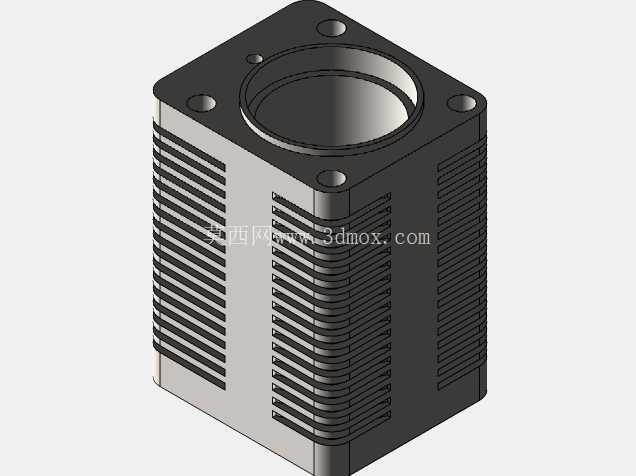

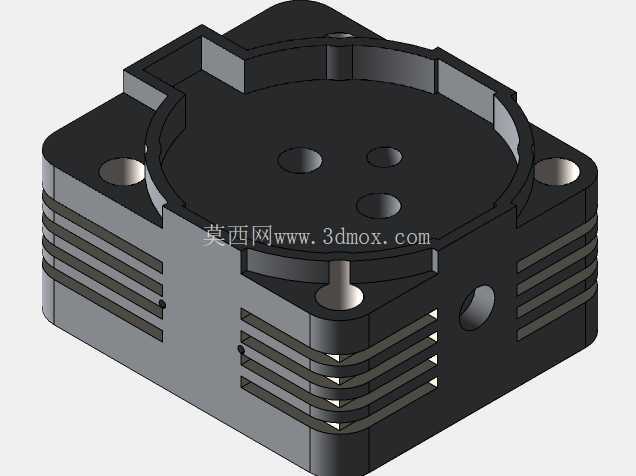

从安装边界来看，这套动力装置的核心机最大外径由最外侧气缸的散热鳍片外沿决定，径向尺寸控制在适配轻型飞机机头整流罩的范围内，轴向长度从曲轴后端的动力输出端面到螺旋桨安装端面，预留了启动电机、磁电机等附件的安装空间，不需要额外加长机匣就能完成附件系统的集成。气缸部分采用分体式安装结构，每个气缸单元都可以单独拆卸维护，不需要拆解整个发动机机匣就能完成活塞环更换、气门间隙调整等常规维护作业，大幅降低外场维护的难度。

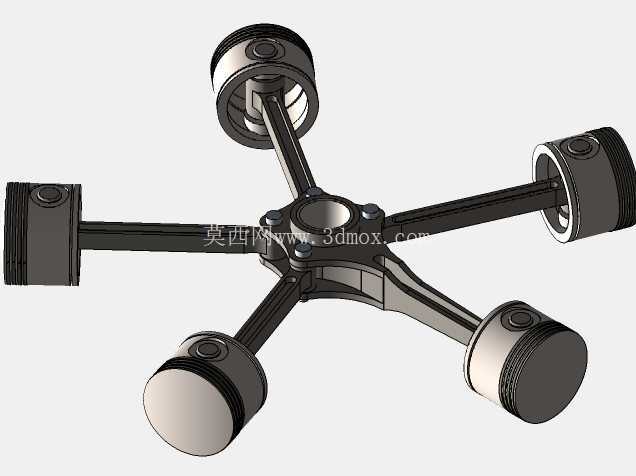

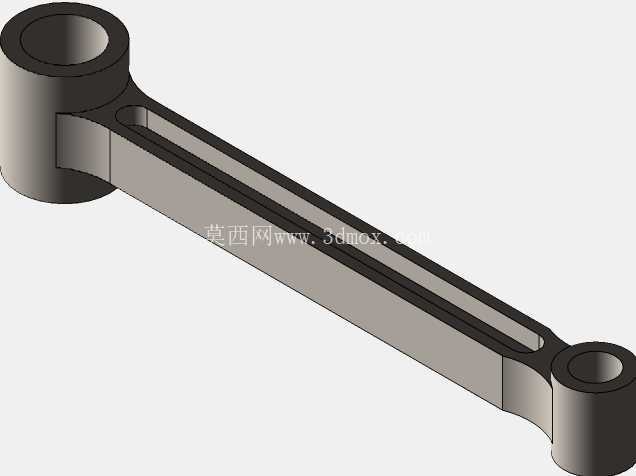

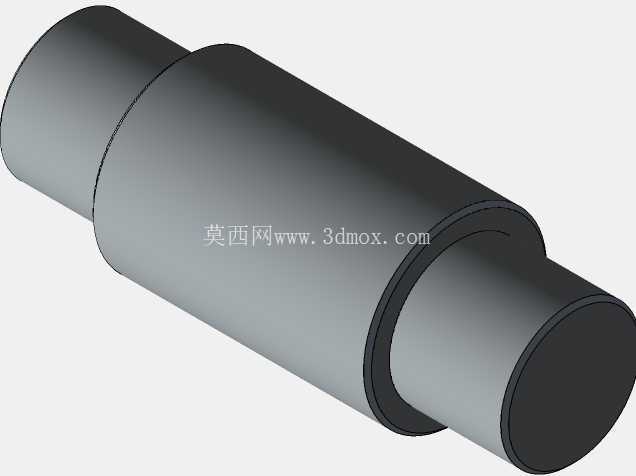

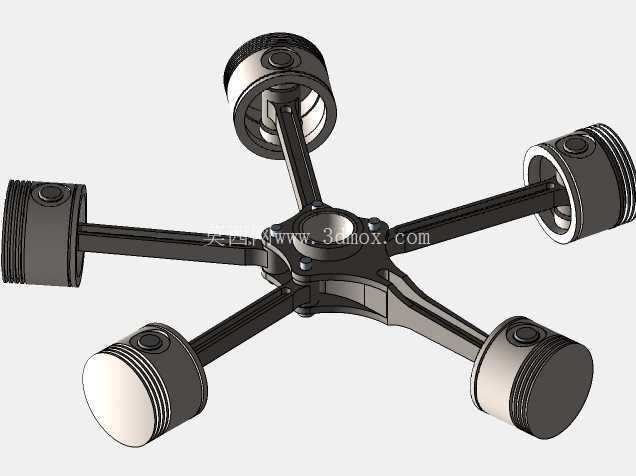

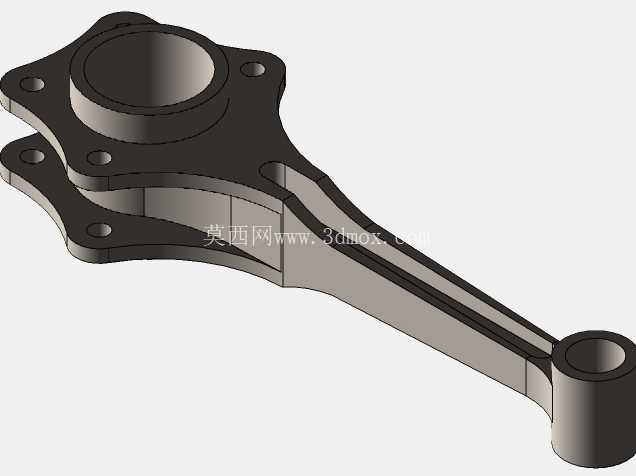

目前未完成的装配部分主要集中在DM餐索附加的装配结构上，现有结构已经预留了对应附件的安装接口与定位销孔，从现有装配基准来看，后续装配需要优先保证每组气缸的中心线与曲轴曲柄销的回转中心垂直度，避免活塞在气缸内出现偏磨，同时要匹配好连杆与曲柄销的配合间隙，保证多组连杆在同一曲柄销上的转动自由度互不干涉。在实际装机应用中，这类星型发动机的安装节通常布置在机匣后部的支撑法兰上，采用三点式减震安装结构，能过滤发动机运转时产生的高频振动，避免振动传递到机身结构影响机载设备的正常工作。

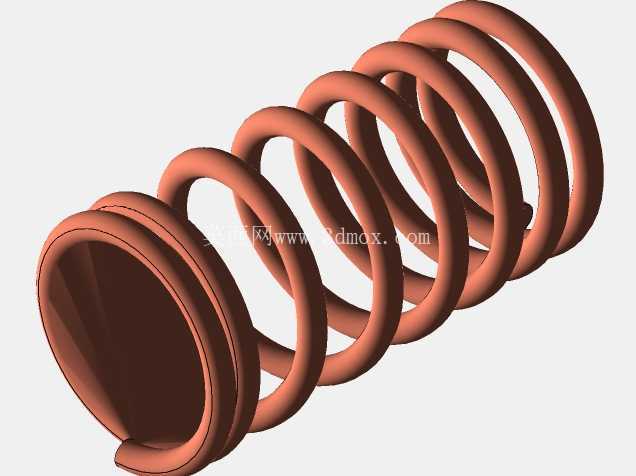

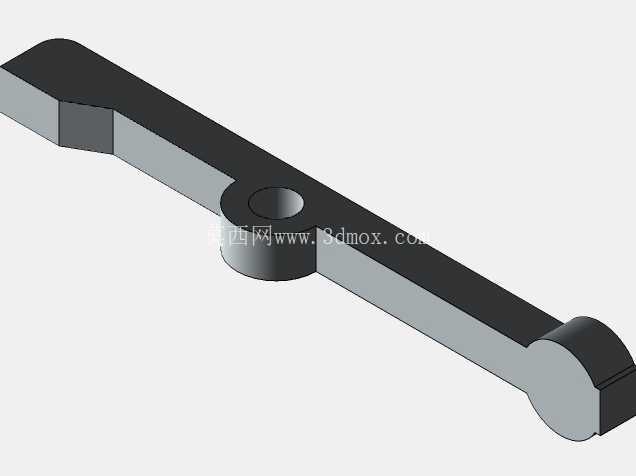

从结构设计思路来看，这套动力装置没有采用复杂的双顶置凸轮轴配气结构，而是沿用了星型发动机经典的中央凸轮盘配气方案，通过曲轴带动中央凸轮盘转动，驱动每组气缸的进排气门启闭，大幅减少了配气机构的零件数量，提升动力系统的可靠性，毕竟航空动力装置的可靠性优先级远高于动力输出的极限性能。散热结构直接在气缸外壁集成了一体化的散热鳍片，鳍片的排布方向顺着飞行时的迎风气流方向设置，能最大化利用飞行冲压空气完成散热，不需要额外设置冷却风扇，进一步降低了整机的自重与功率损耗。

在实际使用场景中，这类星型活塞发动机主要适配起飞重量在500kg到1200kg级别的轻型固定翼飞机、自转旋翼机，相比同功率级的水平对置发动机，星型结构的曲轴长度更短，曲轴的刚性更好，能承受更高的爆发压力，适合使用低标号航空汽油的作业场景，在农林植保、飞行培训、航空运动等领域的应用十分广泛。这套未完成装配的结构，能帮助结构设计人员理解星型发动机的分度定位逻辑、多连杆共曲柄销的装配关系，以及航空动力装置在重量控制、散热设计、维护性设计上的核心思路，在做同类动力装置的改型设计、维修装配模拟时，可以直接参考现有结构的定位基准与安装边界，减少前期方案设计时的重复校核工作量。
