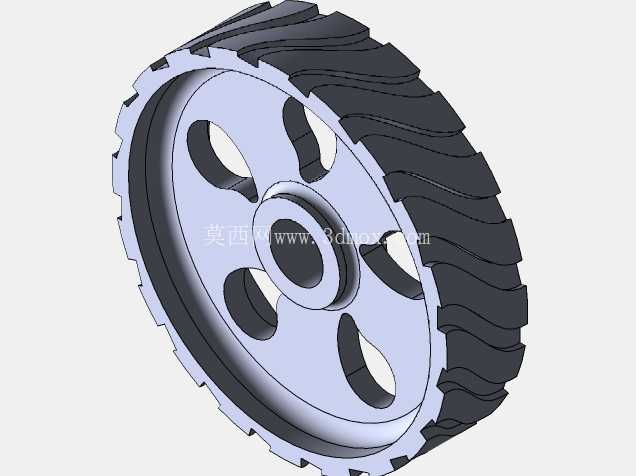

这款行走轮的结构设计,首先从实际工况的负载需求出发,轮芯采用辐条式镂空布局,并非单纯为了减重,而是在保证轮体径向承载强度的前提下,尽可能降低转动惯量,让配套的小型驱动单元不用输出过大扭矩就能带动轮体启停,适配小型移动平台、巡检机器人、教具类移动装置的动力匹配需求。轮芯的中心设置了阶梯式安装轴孔,轴孔周边做了加厚的凸台结构,用来抵消轴配合处的应力集中,避免长期交变载荷下轴孔位置出现开裂变形,安装时轴肩可以直接贴合凸台端面,不需要额外加装过多调整垫片就能确定轴向安装位置,装配时的同轴度更容易保证。
轮体外圈的橡胶包覆层做了连续的波浪形防滑齿,齿形的倾斜角度经过考量,不是垂直于轮面的直齿,而是顺着转动方向有一定倾斜角度,这样在硬质平整地面行走时,齿面和地面的接触是渐进式的,能有效降低滚动过程中的振动噪音,同时在略有浮尘、细小碎屑的地面,倾斜齿槽可以把接触面的杂物顺着齿向排出去,避免杂物卡在齿缝里导致轮体打滑。橡胶层和轮芯的结合面做了周向的卡槽结构,轮芯外圈不是光滑圆柱面,而是带有均匀分布的径向凸棱,橡胶包覆层硫化成型时会嵌入这些凸棱间隙,就算长期承受启动、制动的切向力,也不会出现橡胶层和轮芯脱层、相对滑动的问题。
辐条的分布采用五孔对称布局,每个镂空孔的边缘都做了圆弧过渡,没有尖锐的直角转角,这一点在建模时特意做了圆角处理,一方面是减少注塑或者压铸成型时的应力集中,避免冷却过程中出现缩痕、裂纹,另一方面也能减少轮体转动时的风阻,虽然低速行走场景下风阻影响不大,但对于需要长时间连续运行的设备,微小的阻力累积也能降低一部分能耗。轮体的轴向宽度控制在适配小型安装支架的尺寸范围内,两侧端面没有突出的结构,安装时支架的内侧挡边可以直接贴合轮体端面,不需要额外预留过多的避让空间,对于安装空间紧凑的小型设备来说,能有效压缩行走机构的整体占用空间。
从实际应用场景来看,这款轮子既可以作为从动轮使用,配合光轴安装在设备底部作为支撑行走部件,也可以在中心轴孔处加装联轴器连接小型驱动电机,作为主动驱动轮使用。轮芯的材质如果采用压铸铝合金,整体重量会更轻,适合对自重有要求的移动设备;如果采用增强尼龙材质,则成本更低,同时具备不错的耐腐蚀性能,适合在潮湿、有轻度腐蚀的环境下使用。外圈橡胶的硬度选择也有讲究,偏软的橡胶材质减震效果更好,适合在不平整的地面行走,偏硬的橡胶材质滚动阻力更小,适合在光滑的室内地面长时间运行。
建模过程中,轮齿的螺旋角度、辐条的厚度、凸台的高度这些参数都经过了反复校核,确保每个结构都有对应的工程意义,没有冗余的设计。比如轮芯内侧靠近轴孔的位置做了一圈凹陷的减重槽,这个位置是轮体应力最小的区域,去掉部分材料完全不会影响整体强度,还能进一步降低轮体自重。轮体的所有配合面都预留了合适的公差带,轴孔的尺寸公差按照基孔制的间隙配合设置,装配时不需要额外修配就能顺利装入对应轴径的转轴,同时不会出现过大的配合间隙导致轮体晃动。
在安装边界方面,这款轮子的安装中心高就是轮体的半径尺寸,设计配套支架时只需要按照轮体半径确定轴的安装高度即可,不需要额外计算偏移量。轮体转动时的最大回转半径就是轮体外圈的齿顶圆半径,不会因为辐条或者其他结构突出导致回转时和周边部件发生干涉,做整体设备布局时,只需要预留齿顶圆半径的转动空间,就能保证轮体顺畅转动。
