手持便携吹风机外观结构三维数模

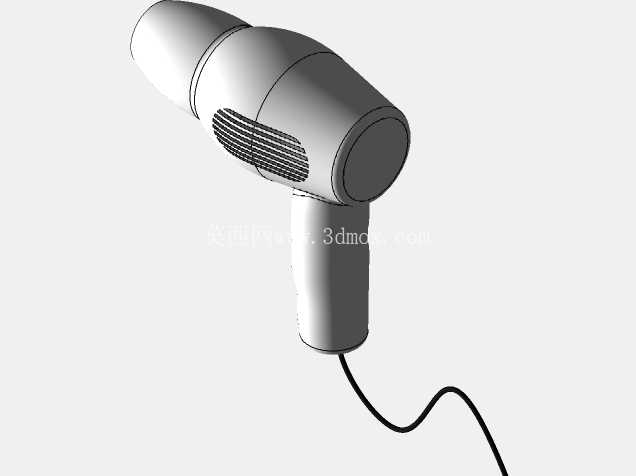

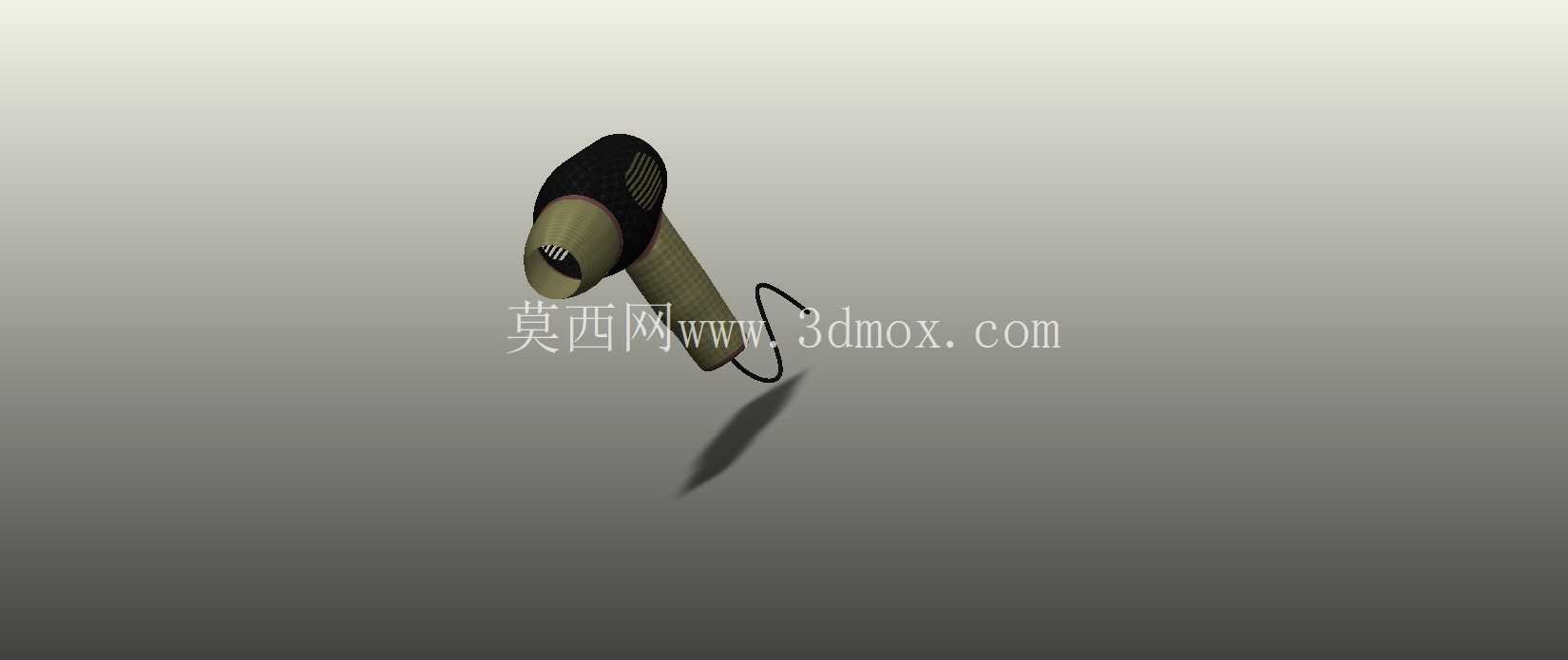

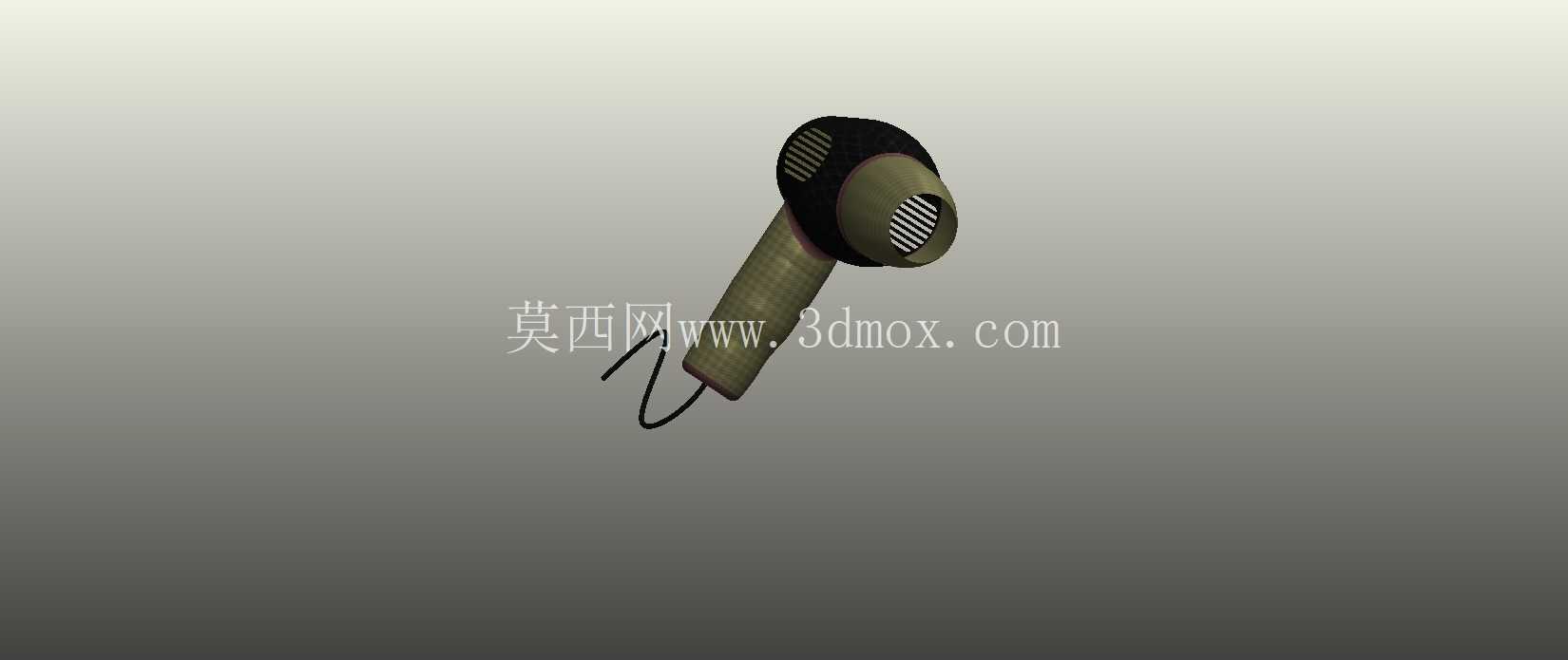

日常家用及美发沙龙场景中，手持吹风机是高频使用的流体送风类小家电，其结构设计直接影响握持手感、送风效率与长期使用可靠性。该三维数模完整还原了手持吹风机的整机结构，包含风筒主体、握持手柄、尾部进风栅格、出线防护结构等核心部件，可直接用于结构验证、外观改型与样机开模参考。

从实际使用场景出发，设计时首先考量了握持区域的人机工程边界，手柄采用符合人手抓握弧度的变径柱体结构，直径控制在适合成年男女单手握持的区间，表面预留了防滑结构的安装位，避免长时间举持操作时出现滑脱问题。风筒主体与手柄的连接过渡区域做了圆弧强化处理，该位置是日常使用中受力最集中的部位，数模中此处的壁厚做了渐变加厚设计，可避免跌落冲击时出现连接位断裂的问题。进风栅格设置在风筒侧部靠近手柄的位置，栅格条采用倾斜排布结构，既可以保证进风面积满足风机的风量需求，又能防止发丝被卷入风道内部，栅格的间隙尺寸控制在安全范围内，符合小家电安全设计的相关要求。

风筒前端为出风收敛段，内壁做了平滑的导流曲面设计，可减少风阻损耗，让送出的气流更集中，降低送风过程中的紊流噪音。尾部的端盖采用卡扣式连接结构，数模中预留了卡扣的配合公差位，方便后期装配时快速拆装，便于日常清理进风位置附着的灰尘与毛絮。手柄底部的出线位置做了防弯折橡胶护套的安装槽，电源线从护套中心穿出，该结构可避免电源线在反复弯折后出现线芯断裂的问题，延长产品的使用寿命。

从结构装配逻辑来看，整机采用上下壳体扣合的装配方式，数模中预留了螺丝柱的安装位置，定位筋的排布可保证上下壳体装配时的同轴度，避免出现装配错位导致的外观缝隙不均问题。内部风道的结构做了等壁厚设计，可适配加热组件、风机模块的安装空间，各部件的安装位都预留了足够的安全间隙，避免加热组件工作时的高温传导到外壳表面造成烫伤风险。整机的重心设置在手柄靠近风筒连接的位置，握持时可减少手腕的承重负担，长时间举持操作不易产生疲劳感。

在外形尺寸的边界控制上，风筒的整体长度适配日常家用收纳的空间需求，可放入常规的抽屉与卫浴收纳格中，手柄的长度满足四指抓握的空间要求，不会出现握持时手指无处放置的问题。进风栅格的通透率经过结构优化，在保证壳体强度的前提下最大化进风面积，可降低风机工作时的负载，提升送风效率。出风端的内径尺寸适配常规的集风嘴、扩散风嘴等配件的安装，接口位置预留了卡扣配合位，可兼容市面上多数同规格的美发配件。

针对生产制造环节，该数模的所有壳体部件都做了拔模斜度处理，曲面过渡区域无倒扣结构，可直接用于注塑模具的开模设计，减少后续改模的工作量。各部件的壁厚均匀，避免注塑过程中出现缩痕、翘曲等成型缺陷，筋位的厚度控制在主壁厚的60%左右，防止成型时表面出现缩印影响外观质感。连接位的卡扣结构做了圆角强化处理，可提升卡扣的反复拆装寿命，避免多次拆装后出现卡扣断裂的问题。
