迷你风力涡轮机玩具结构设计方案

这款迷你风力涡轮玩具的结构设计，最初的切入点是面向青少年科创教育场景的实操需求，区别于工业级风电设备的复杂传动与载荷设计，整体结构做了大幅简化，同时保留了风力捕获、扭矩传递的核心机械逻辑，既可以作为中小学科学课的风力原理演示教具，也能作为桌面拼装摆件，让使用者在组装过程中理解风能转化为机械能的基础过程。

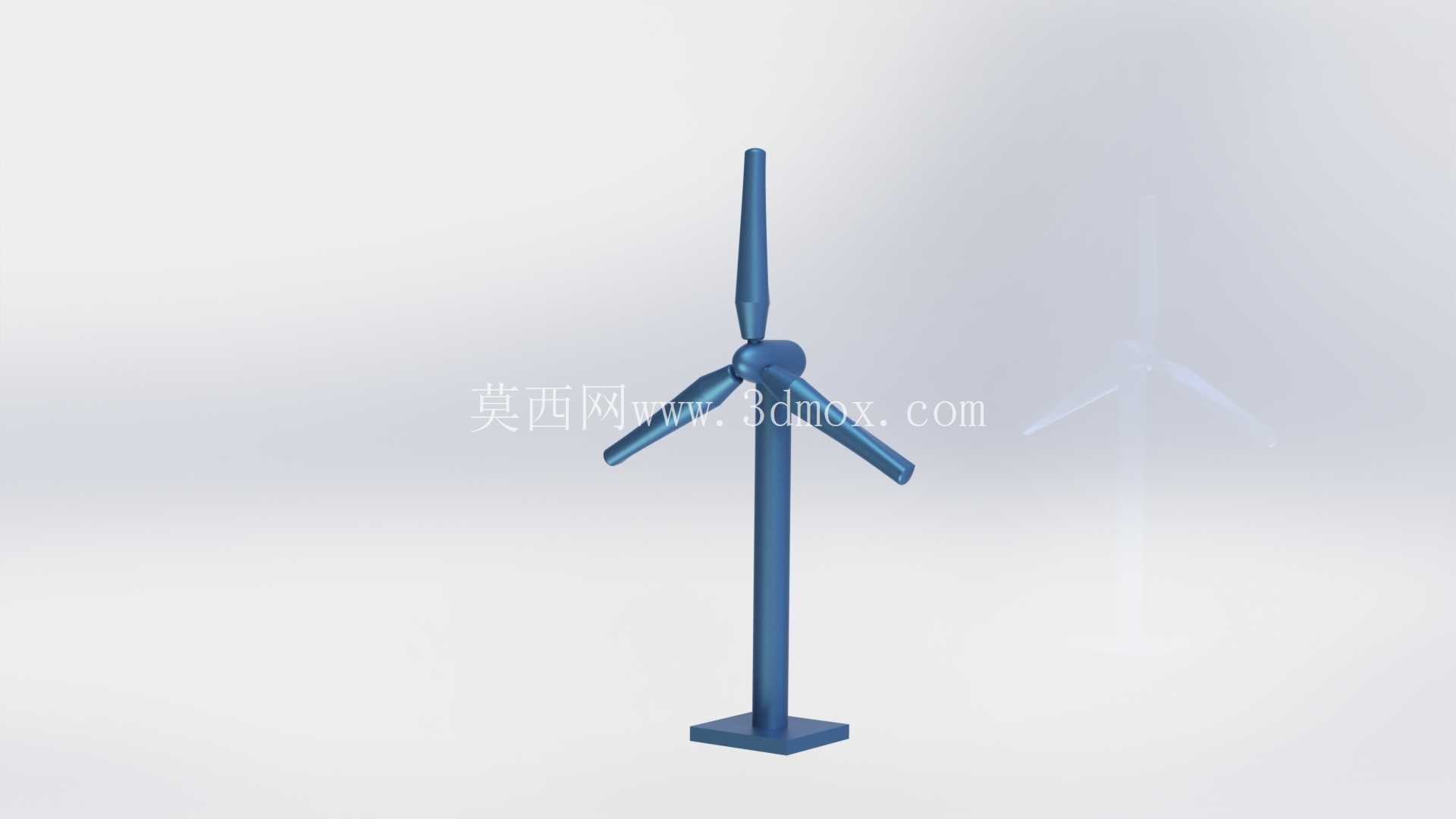

从实际功能特性来看，整套结构没有设置复杂的增速齿轮组与发电模块，核心功能聚焦在风动旋转的直观演示上：三个叶片沿轮毂周向120度均布，这种布局既保证了低风速下的启动平衡性，也避免了双叶片结构在旋转过程中容易出现的动平衡震荡问题，即使是桌面风扇产生的低速气流，也能带动叶片平稳转动，不会出现卡滞或者抖动幅度过大的情况。立柱部分采用等截面方杆结构，相比圆杆结构，在注塑或者3D打印成型时的脱模斜度更容易控制，同时方形底座与立柱的连接采用直插式定位，不需要额外的紧固件，组装时只需要将立柱下端对准底座的定位方孔压入即可，定位面的配合公差控制在0.1mm间隙，既保证组装顺畅，也不会出现立柱晃动的问题。

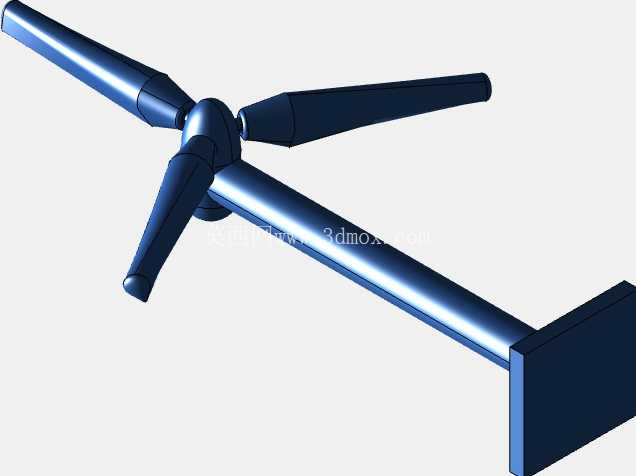

设计思路上没有照搬工业风力发电机的翼型曲线，而是针对玩具的成型工艺做了适配调整：叶片的翼型做了加厚处理，最薄处的壁厚不小于1.5mm，不管是采用注塑成型还是FDM3D打印，都不会出现薄壁填充不足或者打印翘曲的问题；叶片与轮毂的连接采用嵌入式卡扣结构，每个叶片根部设置两个定位凸台，对准轮毂上的对应卡槽压入后即可完成固定，不需要胶水粘接，既方便拆解收纳，也能在叶片受到外力碰撞时通过轻微脱扣避免结构断裂，提升玩具的抗损能力。轮毂中心的转轴孔采用光孔设计，与立柱顶端的转轴采用间隙配合，配合面的粗糙度控制在Ra3.2即可，不需要额外加装轴承，依靠塑料件本身的自润滑特性就能保证旋转顺畅，大幅降低了零件数量与组装难度。

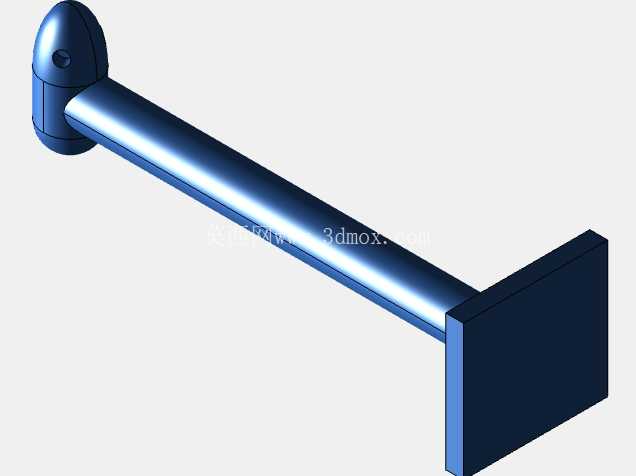

外形尺寸与安装边界方面，整套结构的总高度控制在180mm左右，底座采用60mm边长的正方形平板结构，厚度8mm，底座的四个角做了R3的圆角处理，避免尖锐边角划伤使用者；底座底部没有设置额外的安装孔，依靠自身重量即可稳定放置在平整桌面上，经过重心校核，当叶片受到垂直于叶片平面的5N侧向力时，整体结构的倾覆力矩小于底座自重产生的抗倾覆力矩，不会出现侧翻的情况。叶片的旋转直径控制在120mm，旋转过程中叶片的最外端距离底座边缘有足够的安全距离，不会在转动时碰到放置面周边的小物件。立柱的截面尺寸为10mm×10mm，从底座上表面到轮毂中心的高度为140mm，这个高度既保证了叶片旋转时不会和底座发生干涉，也不会因为立柱过高导致整体结构刚性不足，在叶片转动时出现立柱晃动的问题。

从结构细节来看，叶片的扭转角从根部到梢部做了渐变设计，根部扭转角为22度，梢部扭转角为8度，这种渐变扭转的设计可以让不同半径位置的叶片截面都保持合适的攻角，在低风速下就能获得足够的启动力矩，不需要刻意对准风向就能顺利启动旋转。轮毂的外形做了流线型圆弧过渡，既减少了旋转过程中的风阻，也避免了尖锐的拼接缝影响外观。所有零件的棱边都做了R0.5的倒圆角处理，没有尖锐的毛刺边，符合玩具类产品的安全设计要求。整套结构的零件总数仅为5个，分别是底座、立柱、轮毂、三个结构完全一致的叶片，零件种类少，互换性强，即使单个叶片损坏也可以单独替换，不需要更换整套结构，非常适合批量生产或者个人DIY制作。在实际教学场景中，使用者还可以通过调整叶片的安装角度、更换不同长度的叶片，直观观察不同参数对风轮转速、启动风速的影响，相比平面的图片或者视频演示，这种实体结构的实操性更强，能让抽象的风能利用原理变得更具象。
