六足仿生探索机器人结构设计

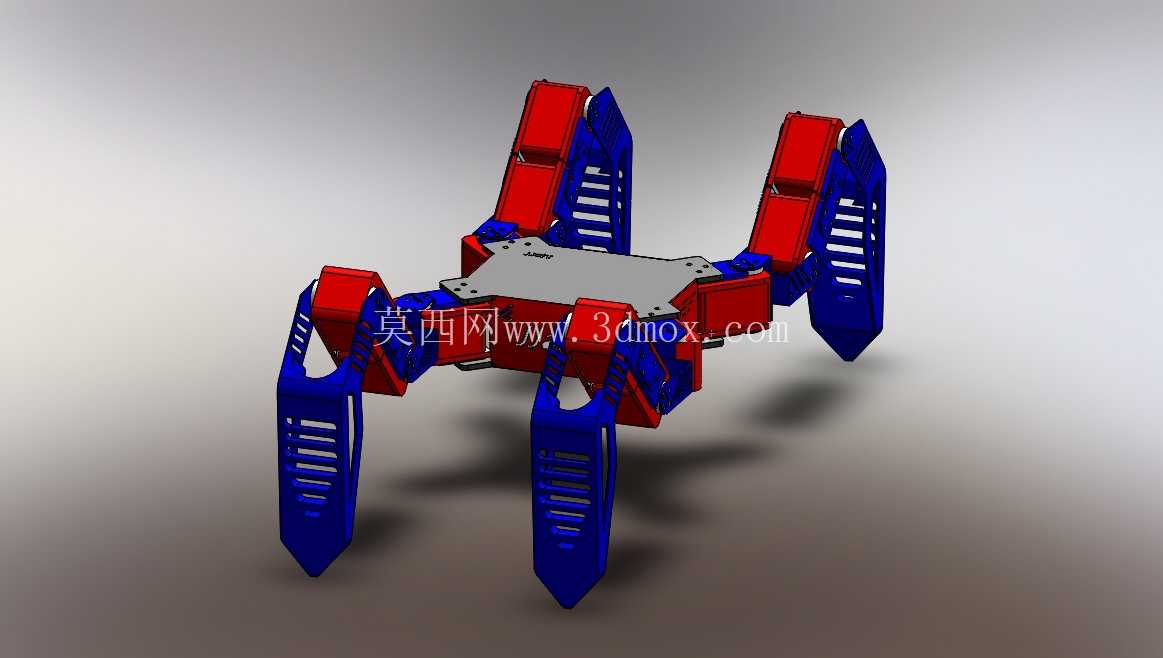

这款六足仿生移动机构的设计初衷，是针对现有轮式、履带式移动平台在非结构化复杂地形中通行能力不足的痛点，面向废墟搜救、地质勘探、狭小空间巡检等场景开发的移动载体。不同于常规足式机器人的腿部布局，该机构采用对称式六足排布，六条腿沿中心机身周向均匀分布，单腿采用三段式铰接结构，从机身连接端到足端依次设置髋关节、膝关节两个转动副，每个转动副预留了标准舵机安装位，可直接适配市面常用的20kg级数字舵机，无需额外加工转接件。

从安装边界来看，中心机身采用平板式承载结构，长宽尺寸控制在180mm×120mm范围内，机身板上预留了M3规格的矩阵安装孔，孔距为20mm标准网格，可直接固定控制板、电池、传感器模块等元器件，不需要额外打孔加工。单腿完全展开时，整机最大外接圆直径为380mm，腿部完全收拢时外接圆直径可压缩至220mm，能够通过宽度250mm以上的狭窄通道，足端采用尖点式接触设计，接触面积仅12mm²，可在碎石、凸起、倾斜坡面等不平整地面找到稳定支撑点，不会像轮式结构那样出现打滑、卡滞的问题。

设计过程中优先考虑了行走稳定性，六条腿采用三角步态规划时，始终有三条腿形成稳定支撑三角，重心投影始终落在支撑三角形内部，即使在30°以内的倾斜坡面行走也不会发生侧翻。单腿的活动范围经过运动学仿真校核，髋关节摆动角度范围为±45°，膝关节弯曲角度范围为0-90°，足端最大抬升高度可达60mm，能够跨越高度50mm以内的垂直障碍，这一越障能力是同尺寸轮式平台的3倍以上。腿部结构件采用镂空式设计，在保证1.5mm壁厚结构强度的前提下，单腿重量控制在18g以内，整机不含电控部件的结构总重量仅210g，搭配2S锂电池供电时，整机负载能力可达500g，足够搭载小型摄像头、气体传感器等探测模块。

从实际应用角度出发，该机构的腿部零件均采用对称化设计，六条腿的结构件完全通用，备件替换时不需要区分左右腿位置，降低了后期维护成本。机身与腿部的连接采用快拆式销轴结构，拆卸单腿仅需要拔出开口销即可完成，不需要拧动多颗螺丝，适合在野外作业场景下快速更换损坏的腿部零件。足端预留了橡胶套安装槽，可根据不同地面场景更换防滑橡胶头或者尖刺足端，在光滑硬质地面使用橡胶头提升摩擦力，在松软泥土、碎石坡面使用尖刺足端提升抓地力。

在结构强度校核阶段，针对单腿支撑时的受力情况做了有限元分析，当整机全负载状态下单腿支撑时，腿部铰接处的最大应力为18MPa，远低于常用PLA、ABS等3D打印材料的屈服强度，即使采用普通FDM3D打印工艺制作零件，也能满足使用强度要求，不需要使用高强度金属材料加工，大幅降低了样机制作成本。腿部的转动副处预留了0.2mm的装配间隙，装配时不需要额外添加轴套，直接使用M3螺丝作为铰接轴即可顺畅转动，不会出现卡滞或者旷量过大的问题。

不同于市面上常见的小型六足机器人，该机构的腿部采用了外凸式的轮廓设计，行走时腿部的摆动轨迹不会与机身发生干涉，即使在腿部完全弯曲的状态下，腿部结构与机身边缘也留有3mm以上的安全间隙，不需要额外设置限位开关来防止运动干涉，简化了电控系统的编程逻辑。机身底部距离地面的最小高度为45mm，在平整地面行走时不会出现底盘剐蹭地面的问题，即使地面有少量凸起杂物也能顺利通过。

针对勘探场景的特殊需求，该机构的重心设计在机身几何中心下方10mm位置，降低了整机的重心高度，在发生侧翻时，可通过腿部的摆动调整姿态自行复位，不需要额外加装复位机构。六条腿的步态支持自定义编程，除了常规的三角步态外，还可实现波浪步态、爬坡步态等多种行走模式，在不同地形下可切换对应的步态来提升通行效率，平整地面下三角步态的行走速度可达0.2m/s，复杂地形下切换波浪步态可提升行走稳定性，减少机身的颠簸幅度，保证搭载的传感器采集数据的稳定性。
