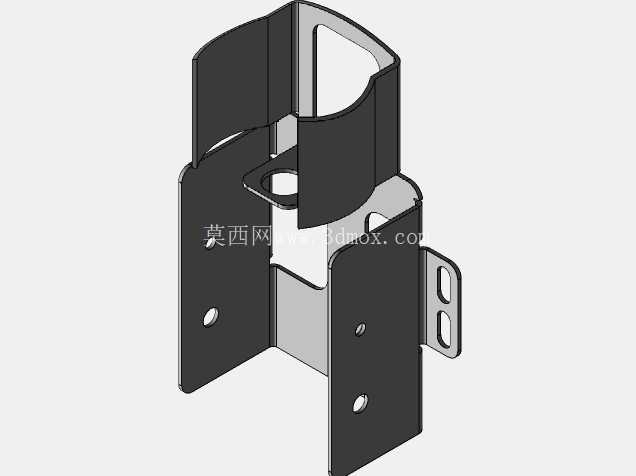

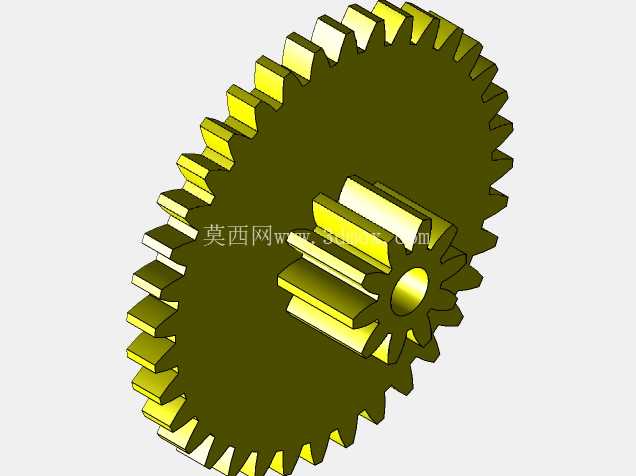

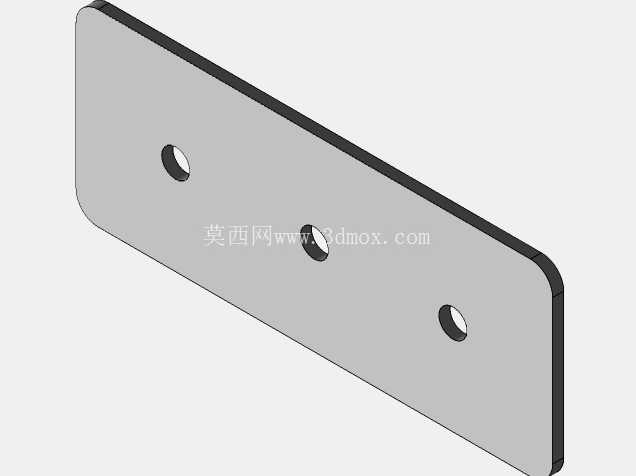

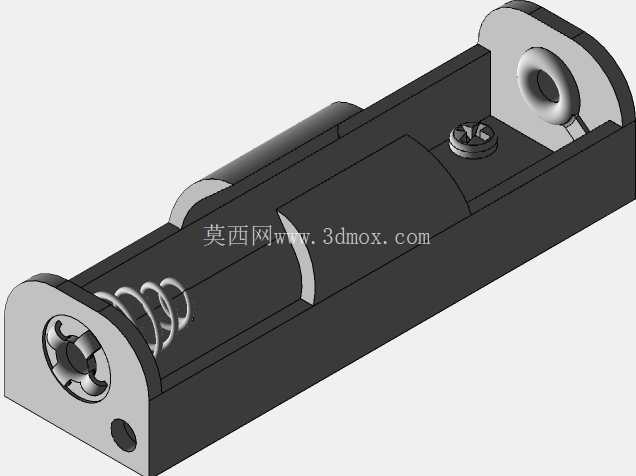

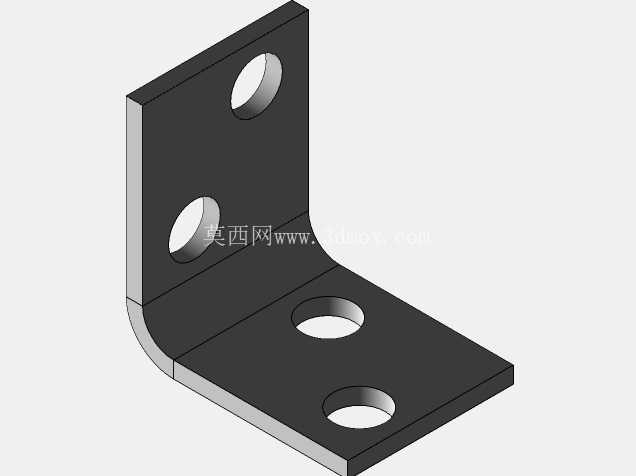

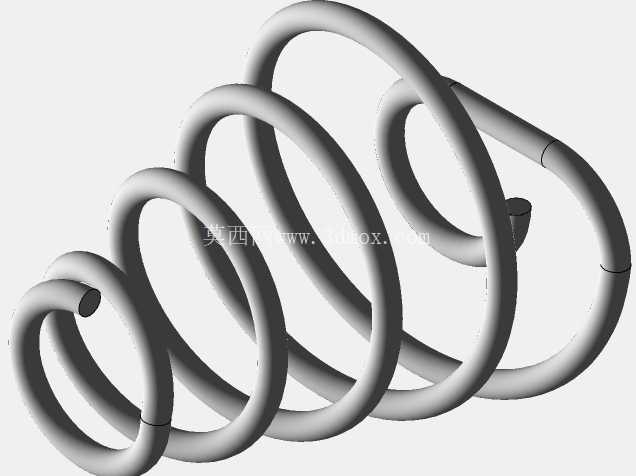

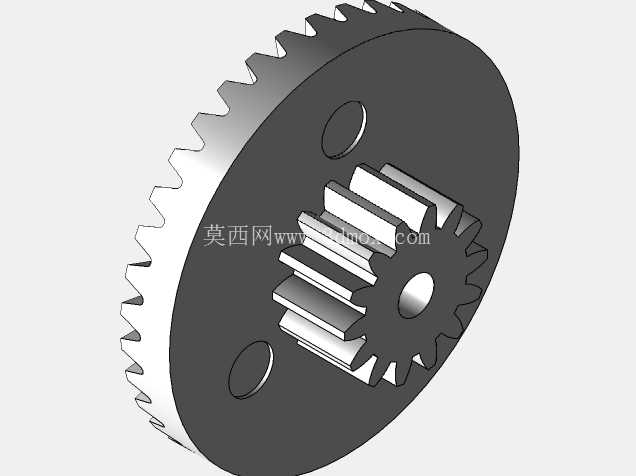

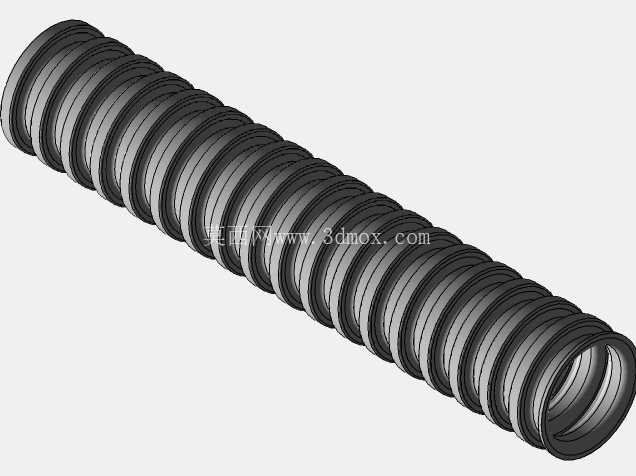

折叠轮式小型移动探测机器人结构

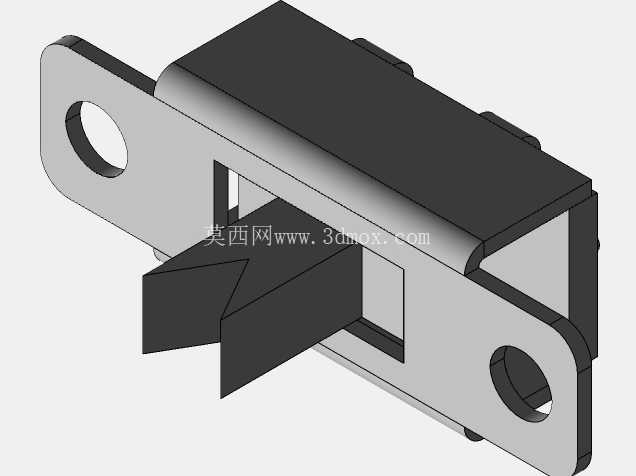

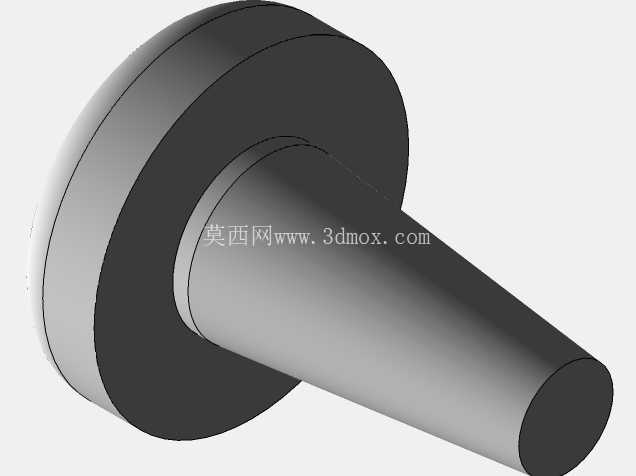

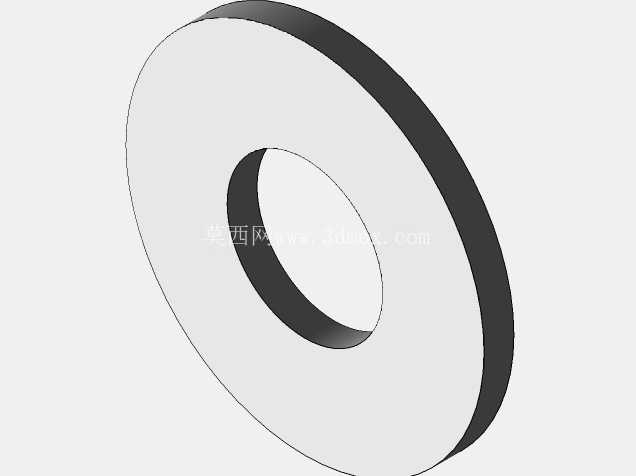

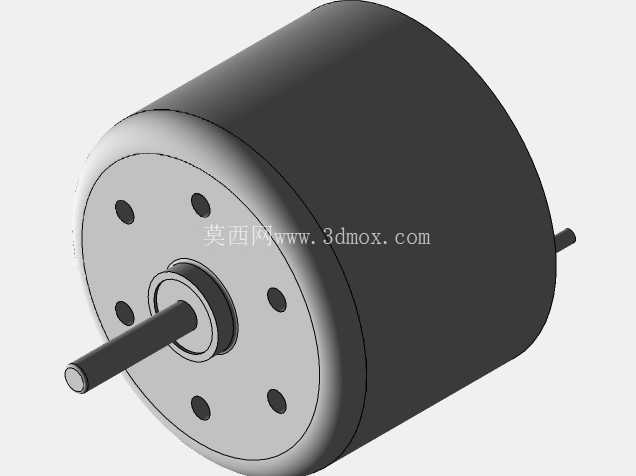

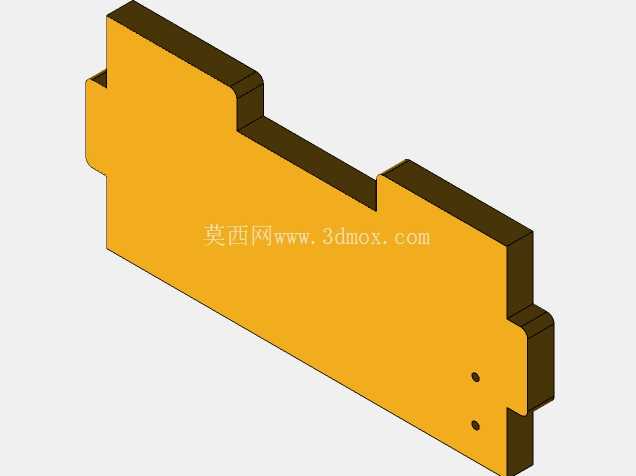

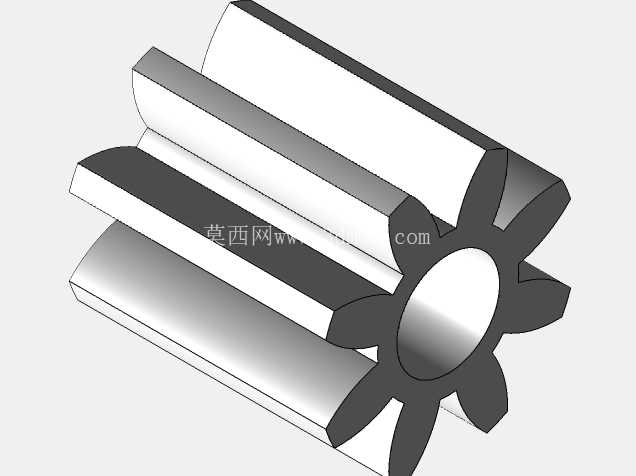

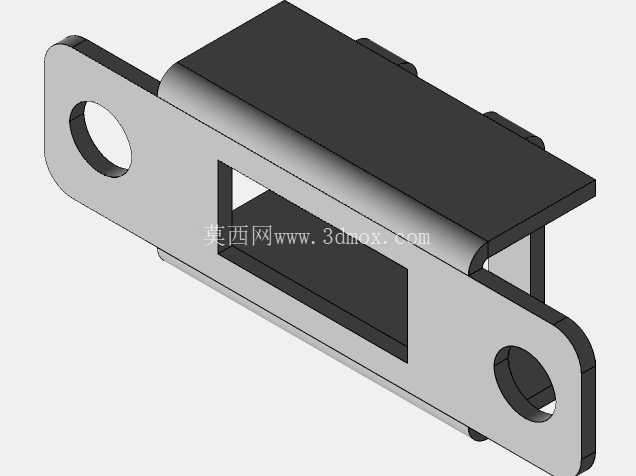

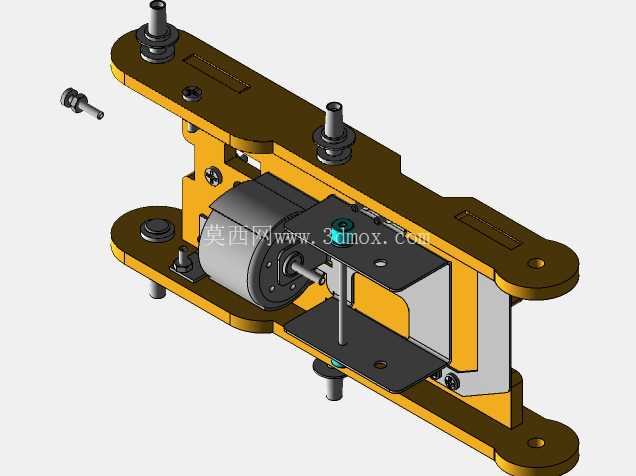

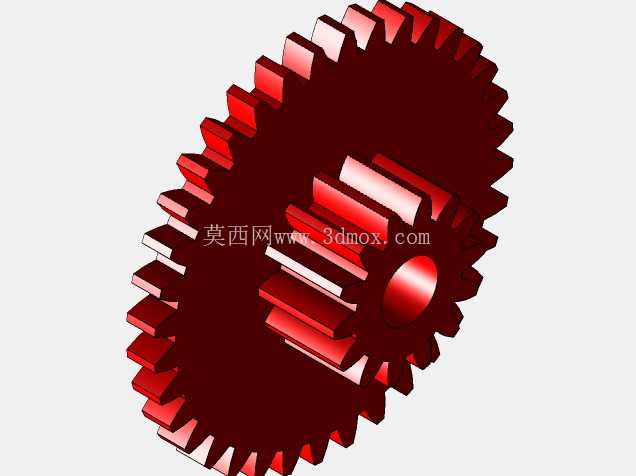

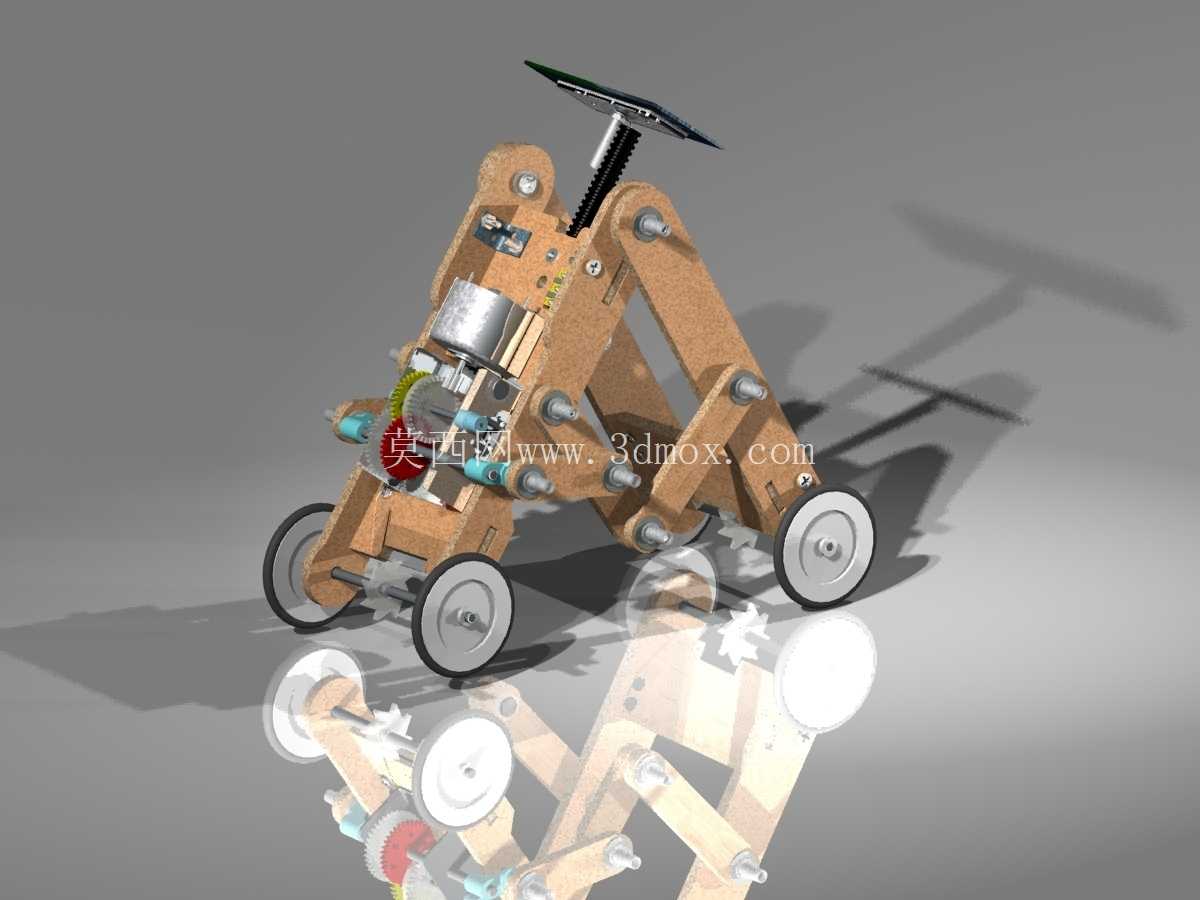

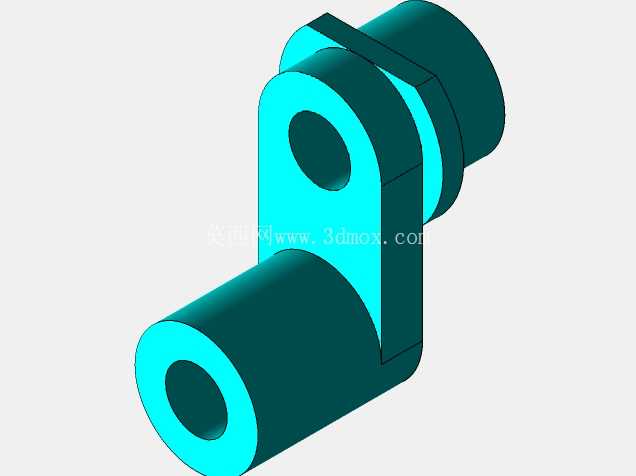

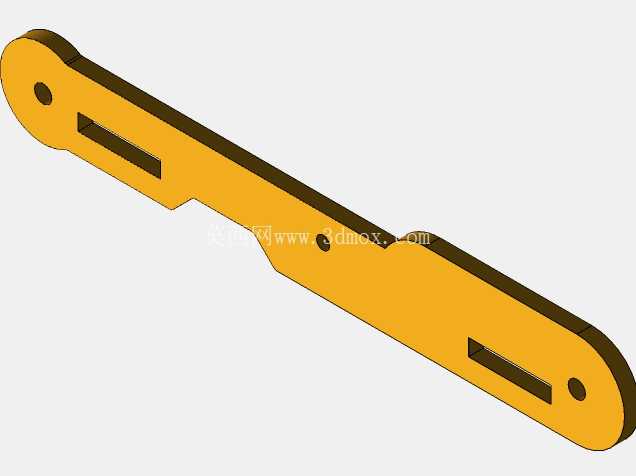

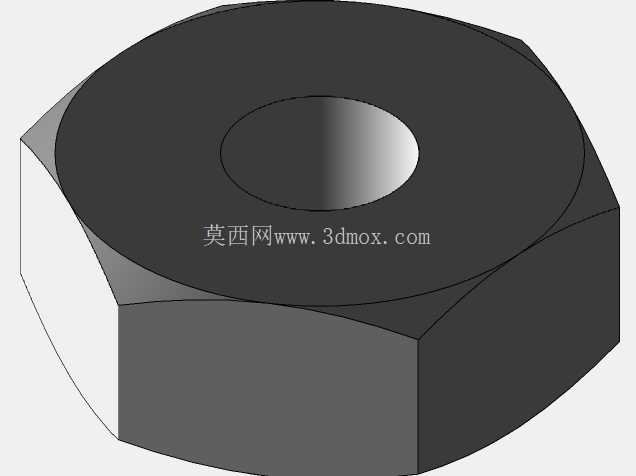

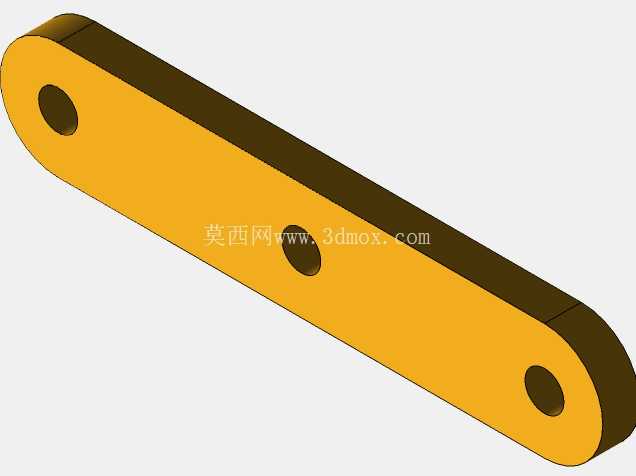

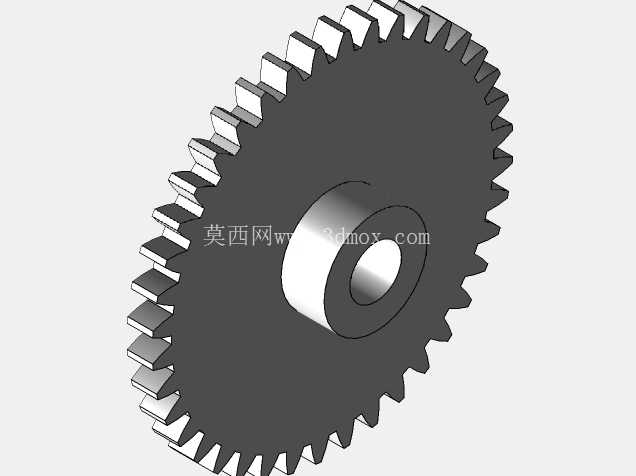

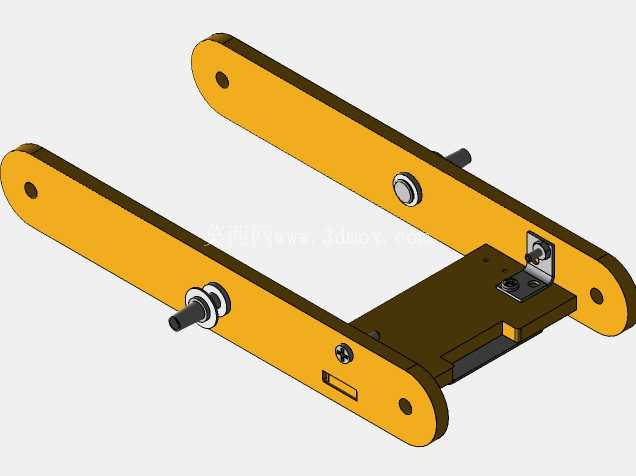

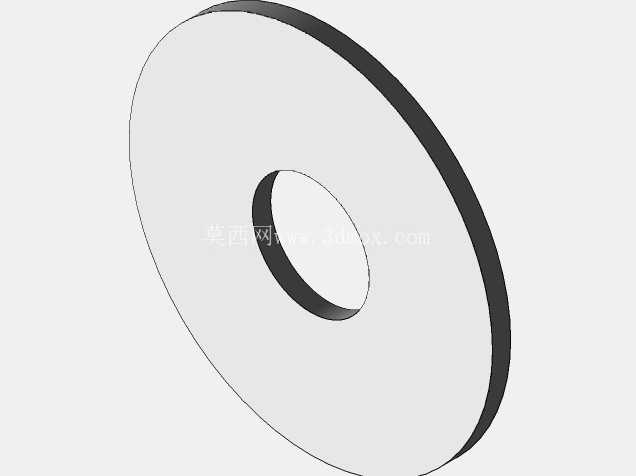

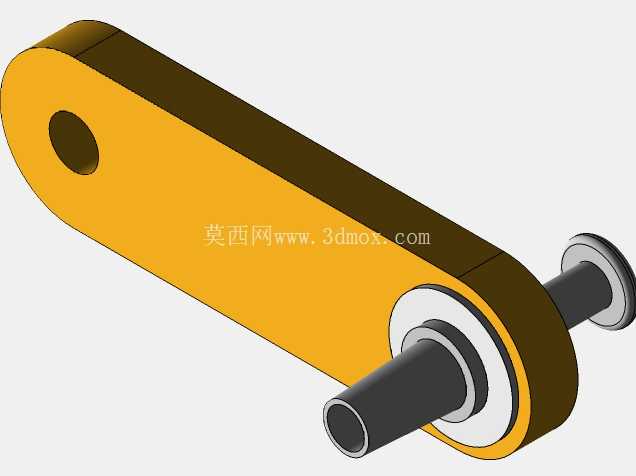

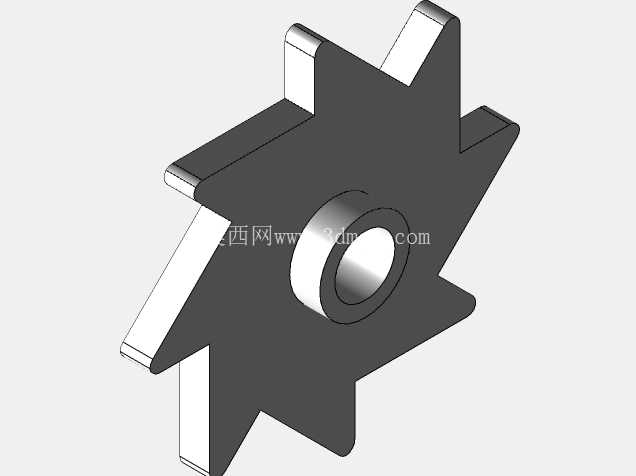

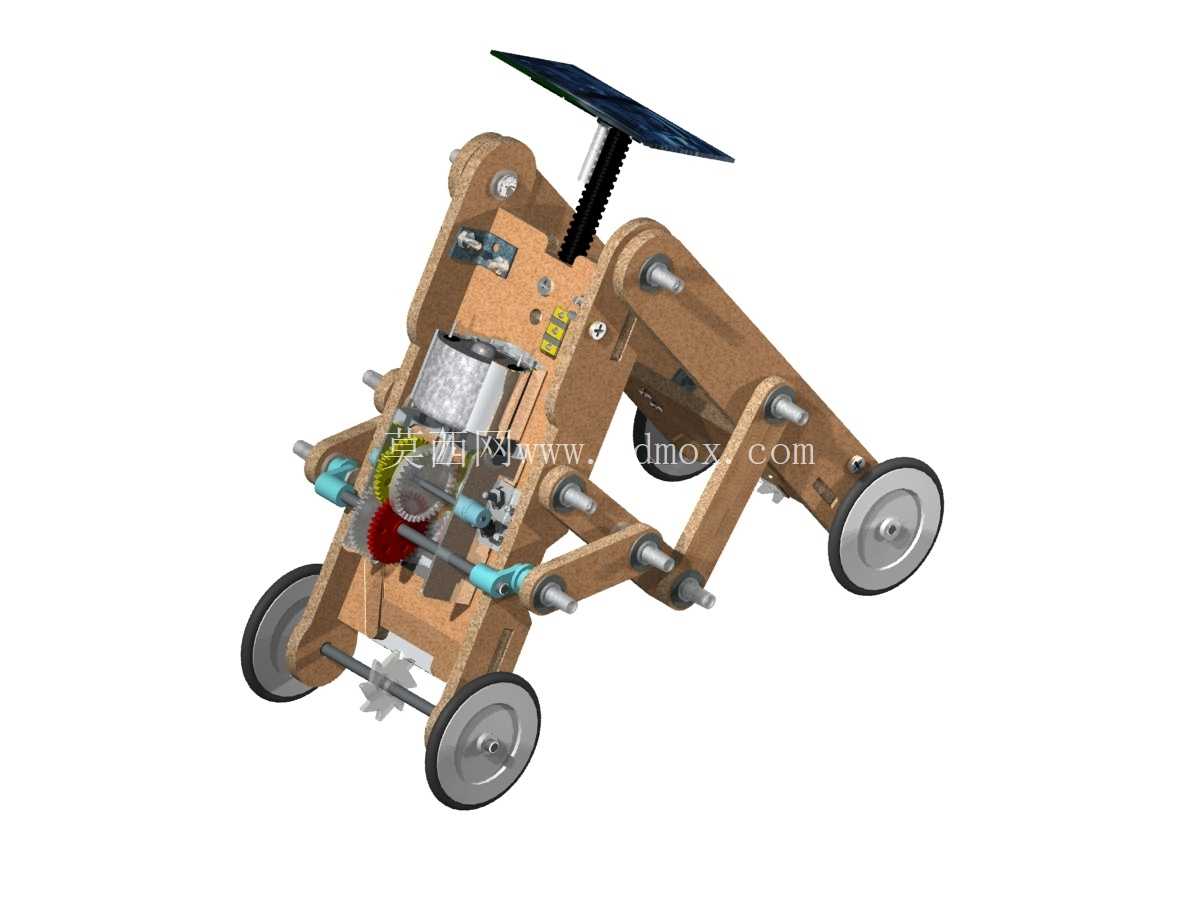

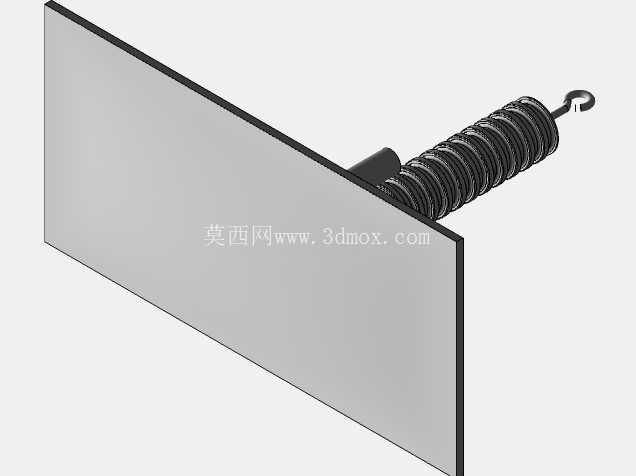

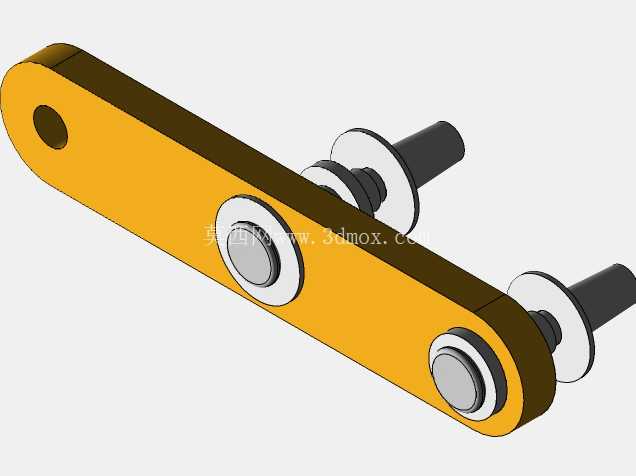

　　这款折叠轮式小型移动机构的设计，最初瞄准的是狭窄空间内的巡检、探测作业场景，比如工业管道内部的焊缝检测、灾后废墟缝隙的环境探查，这类场景的共性是通行空间截面尺寸变化大，常规固定轮距、固定机身高度的移动平台很容易出现卡滞、无法越障的问题。从结构布局来看，整机采用多组连杆铰接的折叠式机身架构，没有采用传统的刚性一体式车架，前后轮组分别通过独立的摇臂连杆与中部机身连接，铰接点处预留了足够的转动间隙，配合连杆之间的限位结构，可根据通行空间的高度、宽度约束自适应调整机身姿态：当遇到低矮狭窄的通道时，上部连杆组向内收拢，整机高度可压缩至常规状态的40%左右，能顺利通过高度仅为常规轮径1.2倍的缝隙；当遇到高度不超过轮径三分之二的凸起障碍时，前部摇臂可先搭在障碍边缘，借助轮组的驱动力带动连杆展开，将前部机身抬升后顺势完成越障动作，不需要额外加装复杂的悬架升降结构，靠纯机械连杆的联动就能实现姿态自适应。

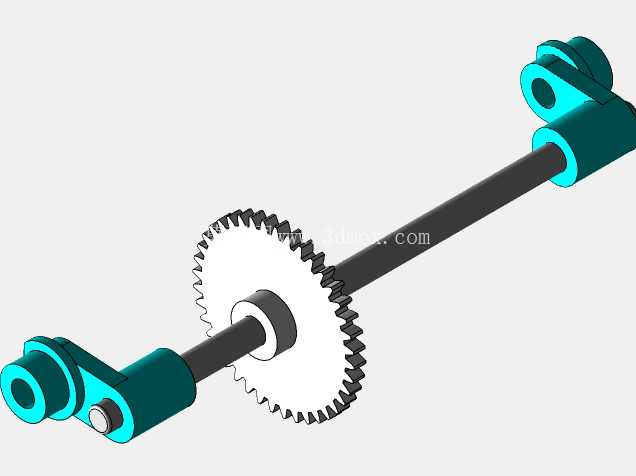

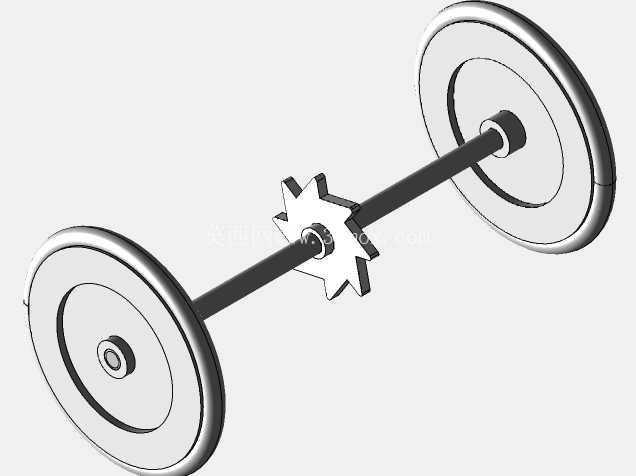

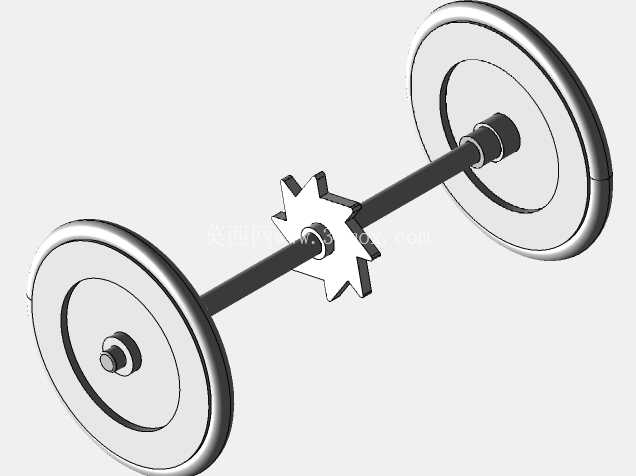

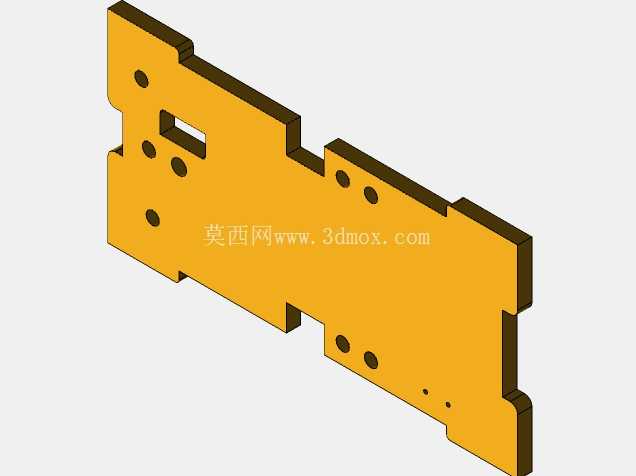

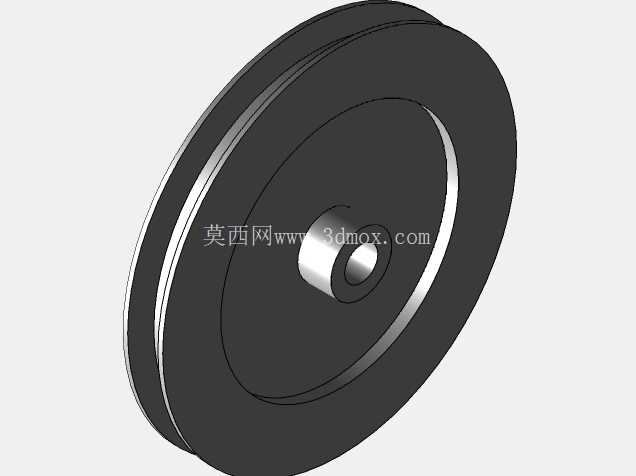

　　行走部分采用四轮布局，四个轮组均为独立从动配合驱动的设计，轮体选用窄幅硬质橡胶轮，轮缘做了小角度倒角处理，既可以在平整硬质地面上保持较低的滚动阻力，也能在粗糙的碎石、混凝土表面获得足够的附着摩擦力，不会因为轮面过宽在狭窄缝隙内被侧壁卡滞。中部机身预留了标准化的载荷安装位，安装面做了平整化处理，四个角点预留了通用的螺纹安装孔，可根据实际作业需求搭载微型摄像头、气体检测传感器、小型采样机械手等不同功能模块，安装边界的尺寸控制在120mm*80mm的矩形范围内，不会超出机身折叠后的最大外轮廓，避免在通行过程中载荷与周边障碍物发生剐蹭。

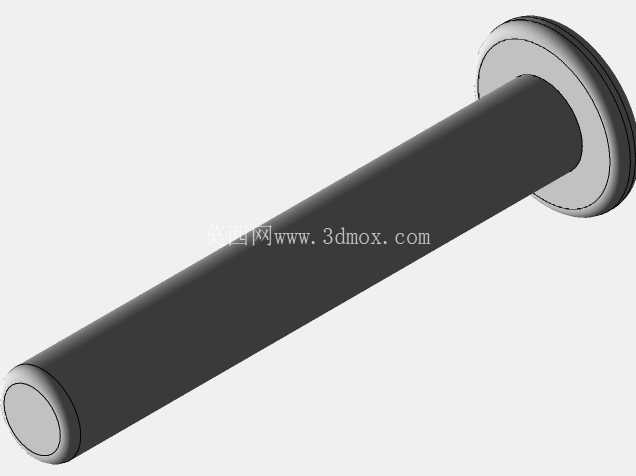

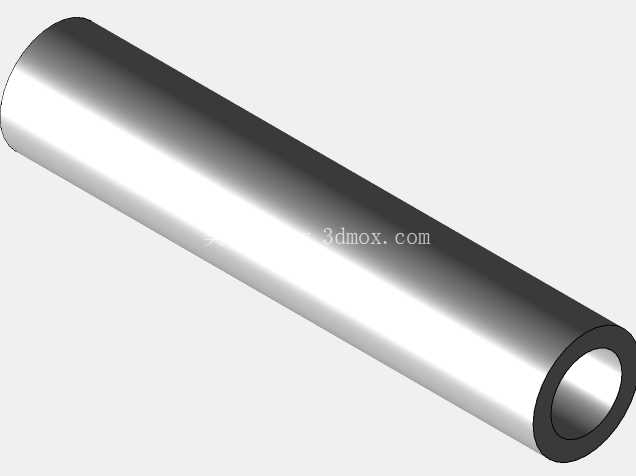

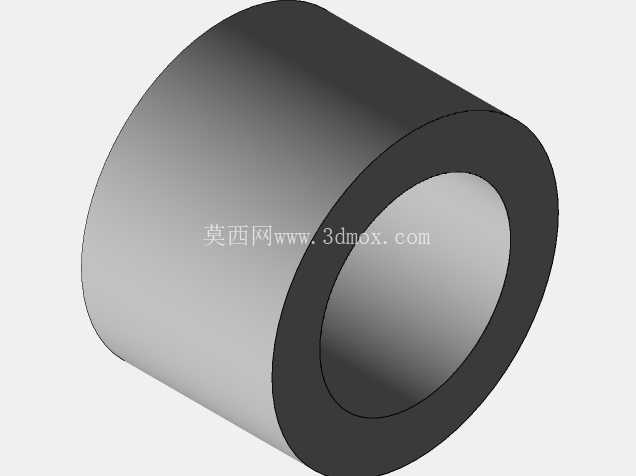

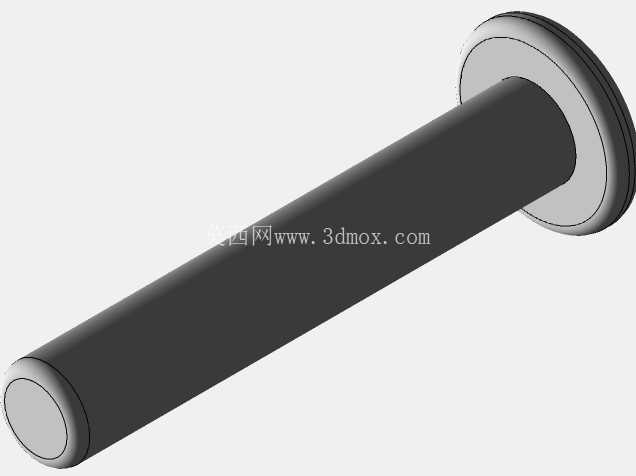

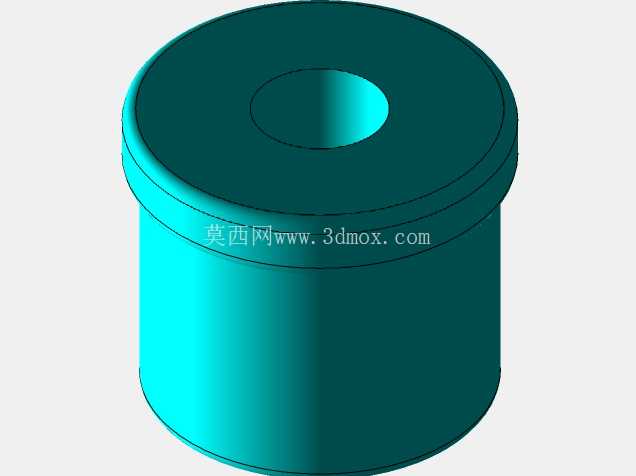

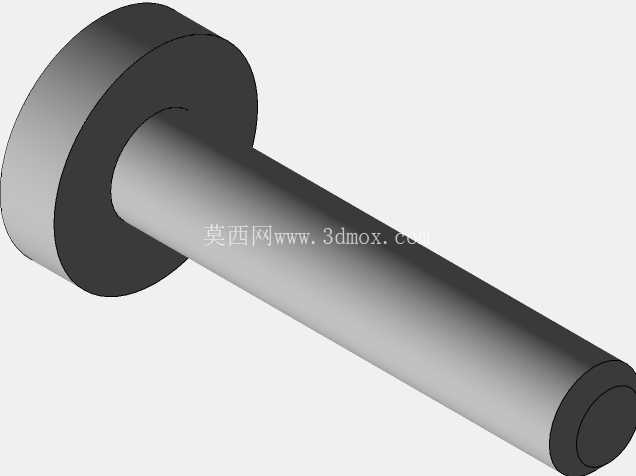

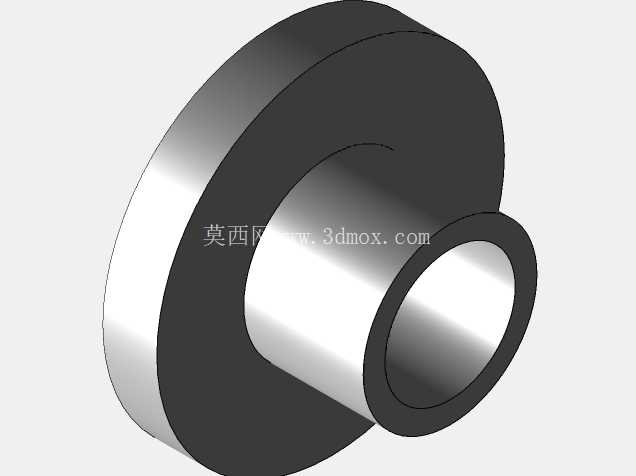

　　从设计思路上看，这款结构没有追求复杂的电控主动变形，而是把变形动作的触发交给地形反馈的机械力，当轮组碰到障碍或者空间约束时，外力通过轮轴传递到连杆铰接点，克服铰接处的阻尼阻力后带动连杆转动调整姿态，既降低了电控系统的复杂度，也减少了故障点，在无信号、强电磁干扰的工业现场环境下可靠性更高。整机的所有铰接转动副都做了间隙配合设计，销轴选用耐磨不锈钢材质，轴套采用自润滑工程塑料，不需要频繁加注润滑脂就能长期保持转动顺畅，适配长时间无人值守的巡检作业需求。尺寸边界方面，完全展开状态下整机长度不超过320mm，宽度控制在150mm以内，收拢状态下最大高度不超过90mm，所有棱角位置都做了R3以上的圆角处理，没有尖锐外凸的结构，避免在移动过程中勾挂线缆、织物等杂物。轮组的轮距设置为110mm，前后轮的轴距在折叠调整过程中可在180mm到260mm之间动态变化，轴距拉长时整机的纵向稳定性更好，适合在坡面、不平整地面行走，轴距缩短时转向半径更小，可在狭窄的弯道内完成原地转向类的动作。

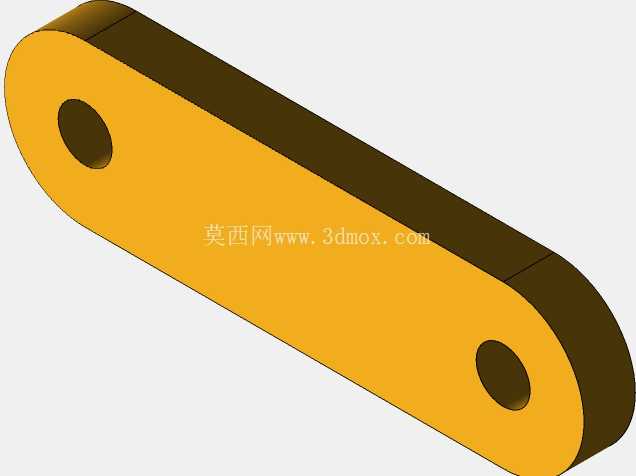

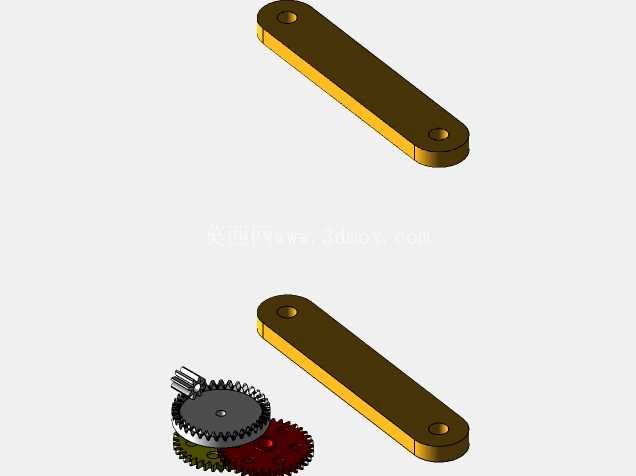

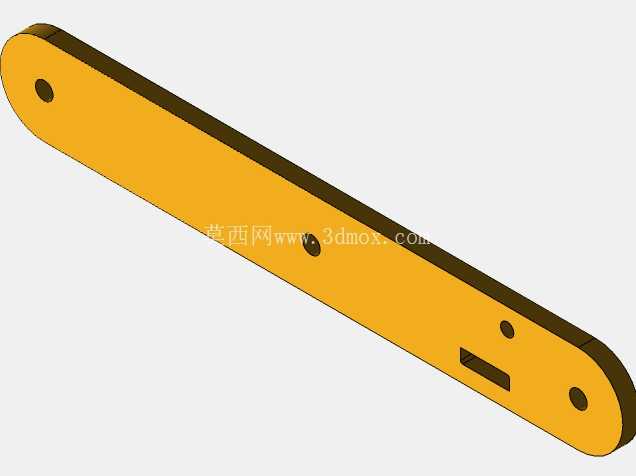

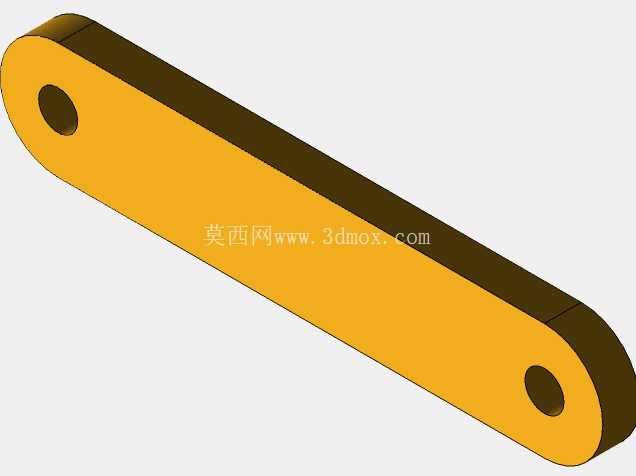

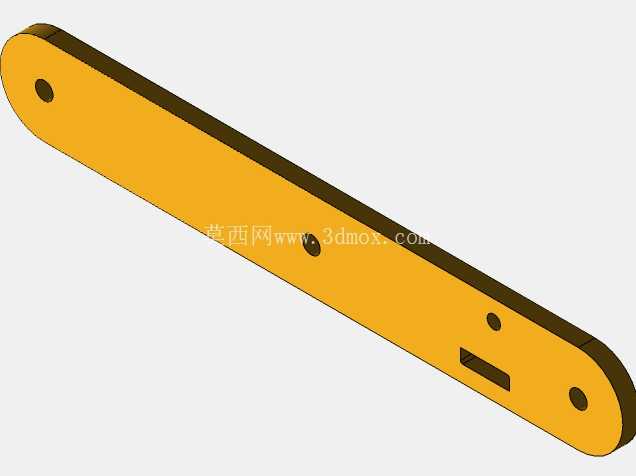

　　结构件的材质选择上，主连杆采用6061铝合金铣削加工，在保证结构强度足够承受1kg以内载荷的前提下，尽可能降低整机自重，减少行走过程中的动力消耗，轮架部分采用高强度工程塑料注塑成型，可吸收小幅度的振动冲击，保护机身搭载的精密传感元件不受颠簸损坏。在实际应用中，这类小型移动机构还可拓展用于仓储货架底层的货物盘点、大型设备内部的定期巡检，不需要拆解设备外壳就能进入内部观察零部件的磨损、松动情况，相比传统的人工检测方式效率提升明显，也避免了人员进入狭窄密闭空间作业的安全风险。整个结构的连杆传动比经过反复校核，保证在任意姿态下整机的重心都落在四个轮组的支撑多边形范围内，不会在爬坡、越障过程中发生侧翻，铰接点的阻尼参数也经过多轮调试，既不会因为阻尼过小导致姿态调整过于灵敏出现晃动，也不会因为阻尼过大导致地形外力无法推动连杆变形，兼顾了姿态稳定性和地形适应能力。
