带齿轮驱动的交织花型动感机械结构

这款交织花型的动感机械结构，核心采用无齿轮啮合的传动逻辑，依托环形外框内侧的曲线导槽与内部交织杆件的铰接配合，实现侧部输入齿轮带动整体结构做规律的花型形变运动，整体运动过程无硬齿面碰撞，运行噪音极低，适合放置在公共展陈空间、文创展厅作为动态艺术装置使用，也可作为机械原理教学的具象演示教具，帮学习者直观理解曲线约束传动的运行逻辑。

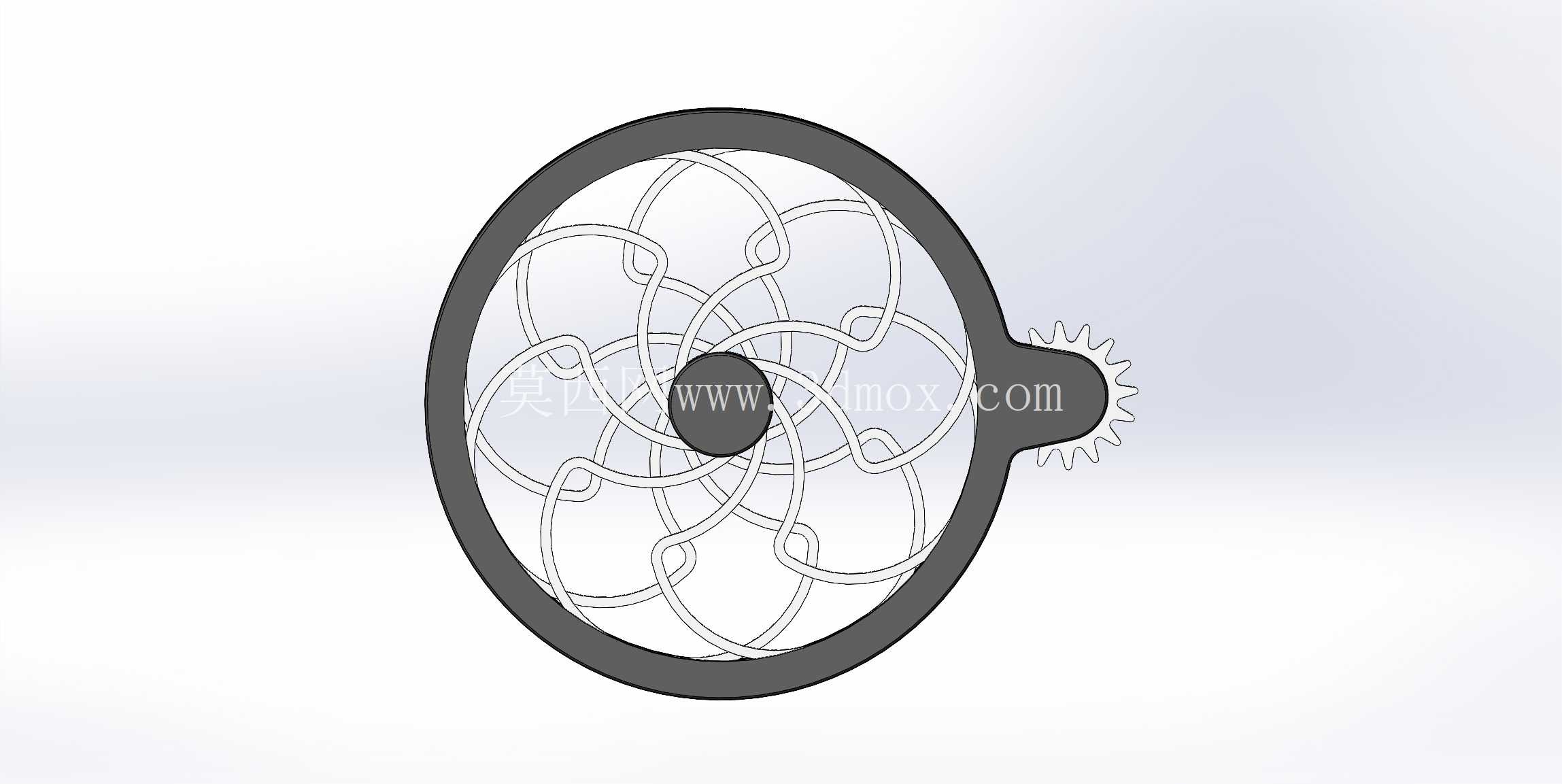

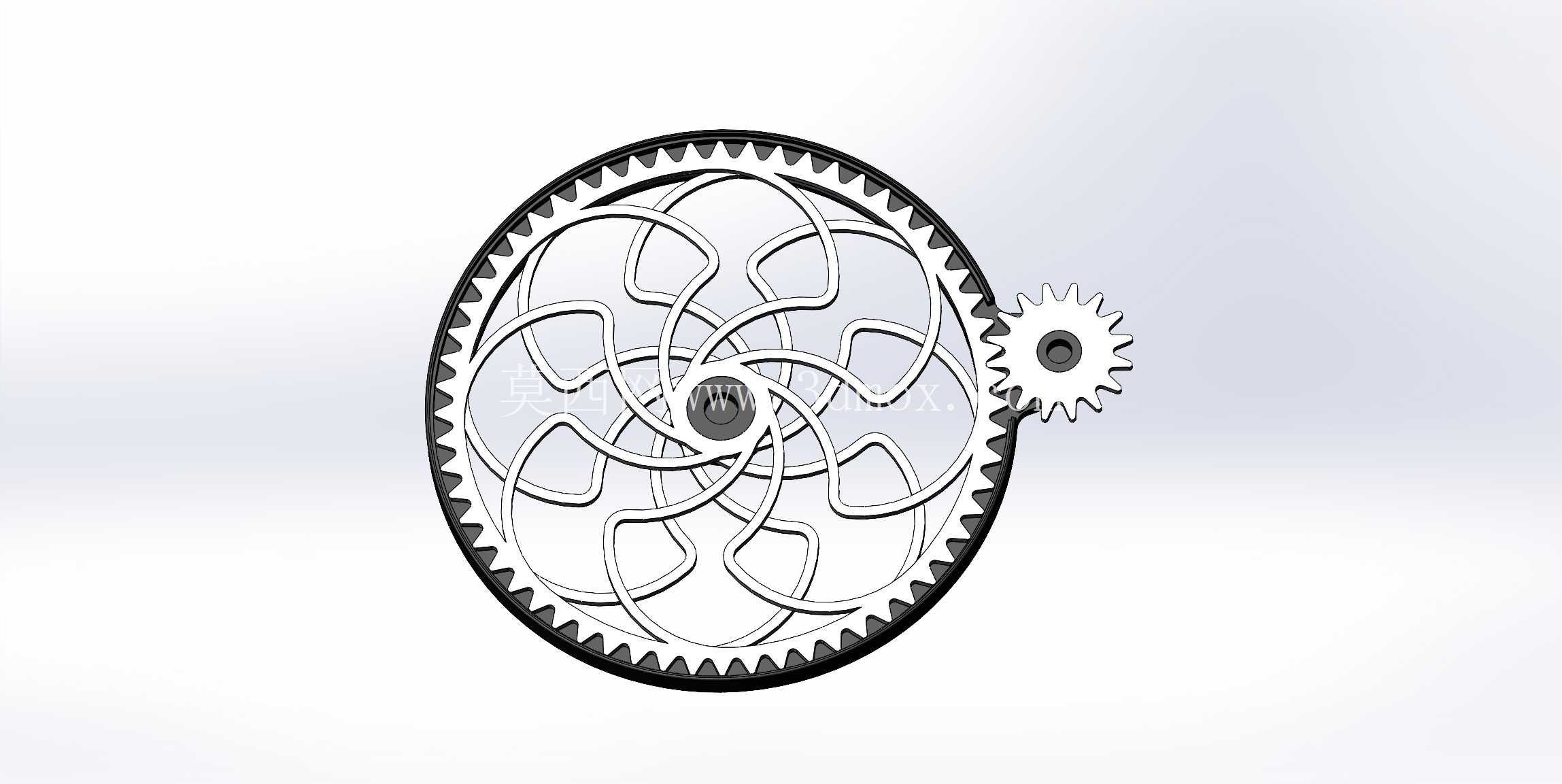

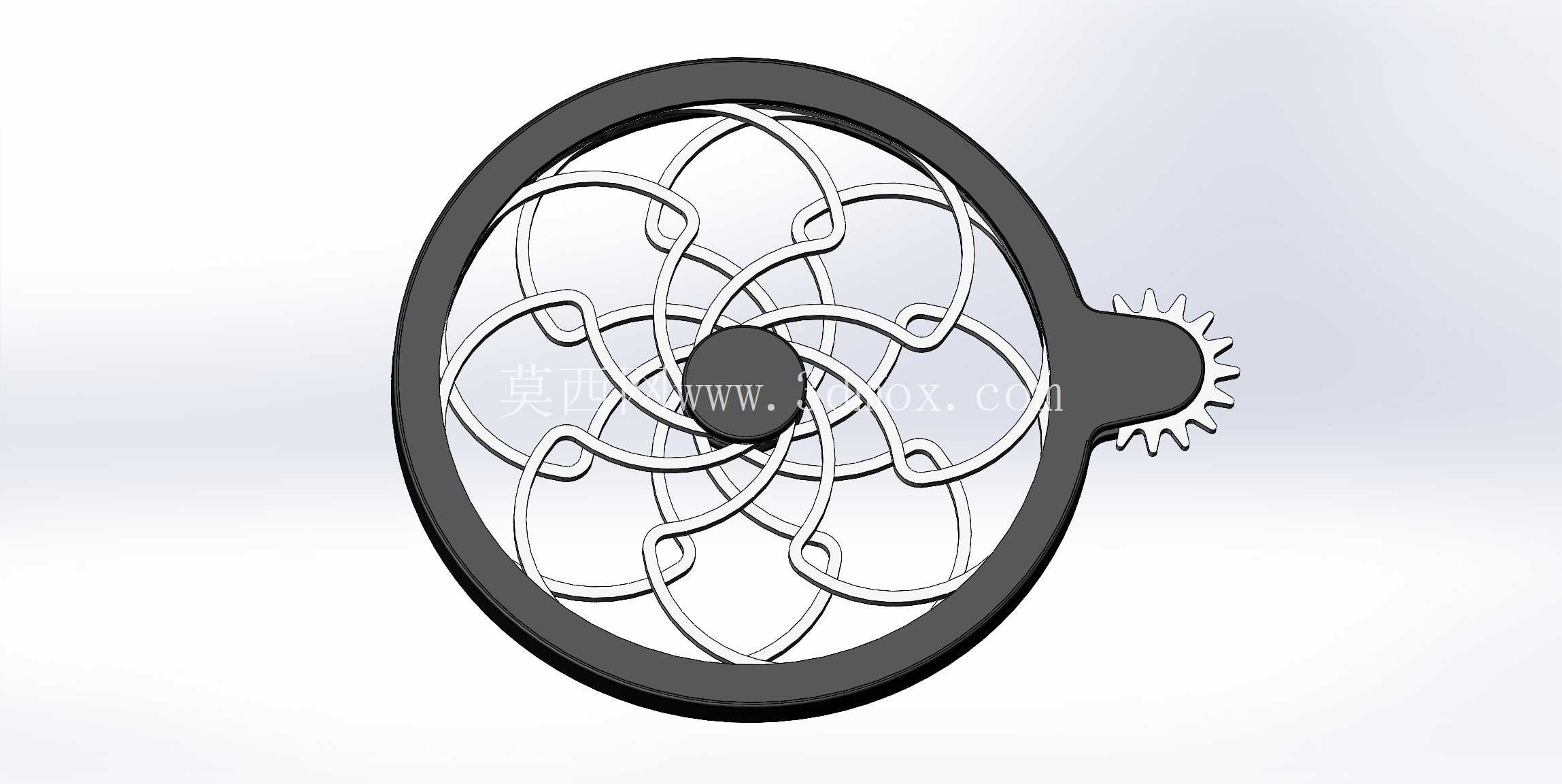

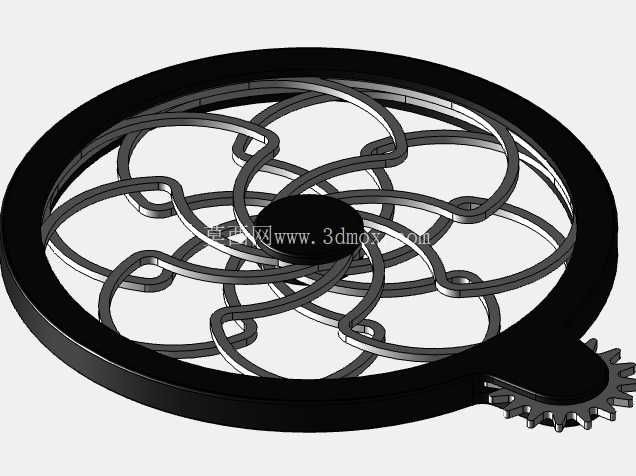

从结构设计逻辑来看，侧部的小齿轮作为动力输入端，与环形外框侧缘的齿形结构啮合，动力输入后带动环形外框绕中心轴做定轴转动，环形外框内侧加工有连续的闭合曲线导槽，内部六组交织的弧形杆件通过中心的铰接轴与外框导槽内的滑动销连接，当外框转动时，导槽会推动滑动销沿预设轨迹位移，带动各组弧形杆件绕中心铰接点做同步的开合摆动，最终在环形框架内呈现出花瓣交替舒展、收合的动态视觉效果，整个传动链没有额外的齿轮组、连杆冗余结构，所有运动副均依托外框导槽的曲线轮廓实现约束，零件数量少，装配难度低。

安装边界方面，整体结构的核心运动区域为圆形轮廓，侧部齿轮突出外框边缘的尺寸仅为外框半径的六分之一，安装时只需预留出齿轮与动力源连接的操作空间，以及外框转动时的圆周安全间隙即可，不需要额外设置复杂的支撑框架，中心铰接轴可直接固定在安装基座上，环形外框通过周向均匀分布的三个支撑滚轮实现径向定位，支撑滚轮与外框外侧的光滑轮面接触，不会干涉外框的转动，也不会遮挡内部交织结构的视觉展示效果。

实际应用中，该结构可根据展示场景的尺寸需求做等比例缩放，小尺寸版本可作为桌面动态摆件，搭配低速微型电机驱动，运行转速控制在每分钟10-15转时，动态视觉效果最为舒缓，不会让观者产生视觉眩晕；大尺寸版本可用于商场中庭、艺术展馆的大型动态装置，外框可采用轻量化的铝合金铸造工艺加工，内部交织杆件采用空心薄壁结构降低整体重量，减少动力输入端的负载，同时保证结构运行的稳定性。

结构的受力设计上，所有铰接点均采用自润滑轴承配合，滑动销与导槽的接触面做抛光处理，降低长期运行的磨损量，导槽的曲线轮廓经过运动仿真验证，全程无死点、无卡滞位置，滑动销在导槽内的运动速度变化平缓，不会产生刚性冲击，即使长期连续运行也不会出现结构松动、异响的问题。侧部的输入齿轮采用标准渐开线齿形，可匹配市面上通用的减速电机输出轴，不需要定制特殊的传动连接件，后期维护更换配件的成本极低。

从工艺实现角度，该结构的所有零件均适合采用铸造工艺批量生产，环形外框的导槽可通过铸造一次成型，后期只需要做少量的精整加工即可满足装配精度要求，内部的弧形杆件轮廓规则，脱模难度低，不需要复杂的抽芯结构，适合规模化生产降低制造成本。装配时不需要复杂的工装夹具，按照铰接顺序依次将杆件连接到中心轴与外框导槽内，手动转动外框验证无卡滞后即可完成整体组装，生产装配效率远高于同尺寸的传统齿轮传动动态装置。
